planos estructurales

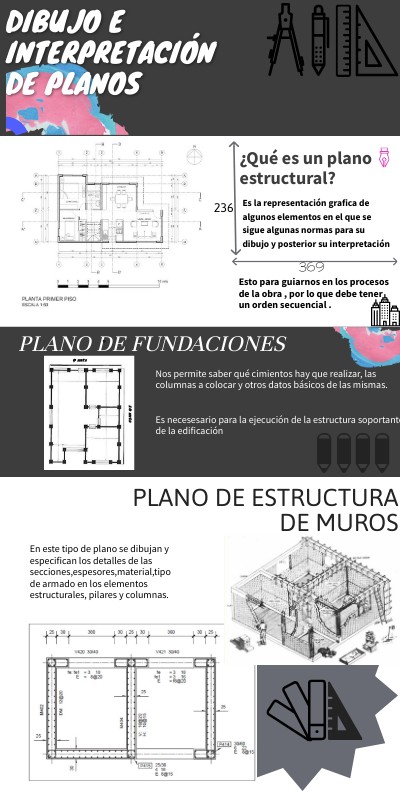

dibujo e interpretación de planos

¿Qué es un plano estructural?

Es la representación grafica de algunos elementos en el que se sigue algunas normas para su dibujo y posterior su interpretación

236

369

Esto para guiarnos en los procesos de la obra , por lo que debe tener un orden secuencial .

PLANO DE FUNDACIONES

Nos permite saber qué cimientos hay que realizar, las columnas a colocar y otros datos básicos de las mismas. Es necesesario para la ejecución de la estructura soportante de la edificación

PLANO DE ESTRUCTURA DE MUROS

En este tipo de plano se dibujan y especifican los detalles de las secciones,espesores,material,tipo de armado en los elementos estructurales, pilares y columnas.

PLANO DE ESTRUCTURAS DE ENTRE PISO

En este plano se especifican los detalles de las secciones, espesores, material.

También detallamos los tipo de armado de cada uno de los elementos estructurales (por lo que aveces se llama losa de entre piso) y al mismo tiempo, servir como soporte para las cargas de ocupación(Cargas vivas o muertas).

PLANO DE ESTRUCTURAS DE CUBIERTA

Son planos de las estructuras de un cierre superior , en la que ofrece protección al edificio contra agentes climáticos y otros factores.

a.Ramos barbero , Basilio , Esteban García Maté , Dibujo técnico b.Interpretacion de planos . Martín Iglesias,Santiago
