QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

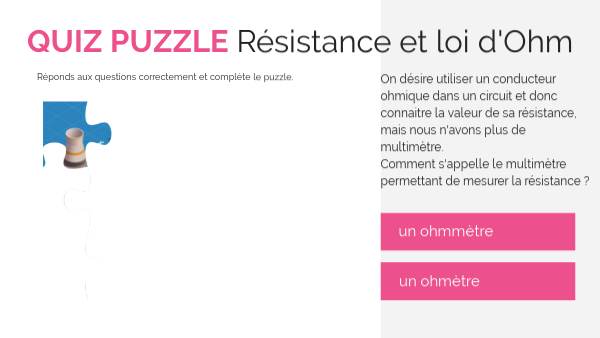

On désire utiliser un conducteur ohmique dans un circuit et donc connaitre la valeur de sa résistance, mais nous n'avons plus de multimètre.Comment s'appelle le multimètre permettant de mesurer la résistance ?

un ohmmètre

un ohmètre

QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

Pour mesurer la résistance de notre conducteur ohmique, on va utiliser la loi d'Ohm qui dit que la tension U aux bornes d'un conducteur ohmique et l'intensité I du courant qui le traverse sont :

égales

proportionnelles

QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

Quelle est donc la relation reliant la tension U aux bornes d'un conducteur ohmique, l'intensité I du courant qui le traverse et la valeur de sa résistance R ?

U = R x I

R = U x I

QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

En TP, pour prouver que la tension et l'intensité sont proportionnelles pour un conducteur ohmique, on peut tracer sa caractéristique.Que trace-t-on lorsqu'on trace la caractéristique d'un dipôle ?

la courbe de U en fonction de I

la courbe de I en fonction de U

QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

A quelle courbe correspond la caractéristique du conducteur ohmique ?

QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

En observant bien la caractéristique du conducteur ohmique, trouve la valeur de l'intensité du courant parcourant le conducteur ohmique lorsque sa tension est de 6 V.

I = 0,09 A

I = 0,04 A

QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

Pour ce conducteur ohmique, l'intensité I = 0,04 A lorsque sa tension est U = 6 V.Quelle formule doit-on appliquer pour mesurer la valeur de sa résistance R ?

R = U / I

R = U x I

QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

Pour ce conducteur ohmique, l'intensité I = 0,04 A lorsque sa tension est U = 6 V.Quelle est la valeur de sa résistance R ?

R = 150 ohms

R = 6,7 milliohms environ

QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

Maintenant que l'on connaît la résistance du conducteur ohmique, on le place dans un circuit. Comment sont branchés la lampe et le conducteur ohmique dans ce circuit ?

en dérivation

en série

QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

Quelle loi applique-t-on dans un circuit en série pour l'intensité ?

la loi d'unicité

la loi d'additivité

QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

Appliquez la loi d'Ohm au conducteur ohmique placé dans ce circuit.

U2 = R x I

U = R x I

QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

Quelle est la valeur de la tension U2 aux bornes du conducteur ohmique?Données : R = 150 ohms et I = 16 mA

U2 = 2 400 V

U2 = 2,4 V

QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

Quelle loi applique-t-on dans un circuit en série pour la tension ?

la loi d'additivité

la loi d'unicité

QUIZ PUZZLE Résistance et loi d'Ohm

Réponds aux questions correctement et complète le puzzle.

Quelle est alors la valeur de la tension U1 aux bornes de la lampe ?Rappels : U2 = 2,4 V

U1 = U + U2 = 6 + 2,4 = 8,4 V

U1 = U - U2 = 6 - 2,4 = 3,6 V

QUIZ PUZZLE Résistance et loi d'Ohm

BRAVO !
