PLACA ARDUINO UNO-PARTES

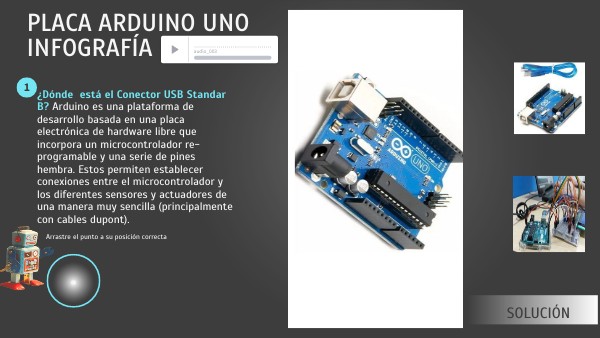

placa arduino uno infografía

¿Dónde está el Conector USB Standar B? Arduino es una plataforma de desarrollo basada en una placa electrónica de hardware libre que incorpora un microcontrolador re-programable y una serie de pines hembra. Estos permiten establecer conexiones entre el microcontrolador y los diferentes sensores y actuadores de una manera muy sencilla (principalmente con cables dupont).

Arrastre el punto a su posición correcta

SOLUCIÓN

Conector USB Standar B USB Tipo B: Ha sido el conector que suele utilizarse para conectarse a periféricos como impresoras y escáneres, aunque a menudo sólo para proporcionar alimentación. El USB es utilizado como estándar de conexión de periféricos como: teclados, ratones, memorias USB, joysticks, escáneres, cámaras digitales, teléfonos móviles, reproductores multimedia, impresoras, impresoras multifunción, sistemas de adquisición de datos, módems, tarjetas de red, tarjetas de sonido, tarjetas.

siguiente

placa arduino uno INFOGRAFÍA

¿Dónde está External Power Supple? Arduino es una plataforma de desarrollo basada en una placa electrónica de hardware libre que incorpora un microcontrolador re-programable y una serie de pines hembra. Estos permiten establecer conexiones entre el microcontrolador y los diferentes sensores y actuadores de una manera muy sencilla (principalmente con cables dupont).

Arrastre el punto a su posición correcta

SOLUCIÓN

¿Dónde está External Power Supple? Ficha para fuente de alimentación. Es una de la partes más importantes a la hora de afrontar un proyecto con Arduino o cualquier microcontrolador es como vamos a alimentarlo y en caso que haya que usar baterías que autonomía va a tener.

SIGUIENTE

PLACA ARDUINO UNO INFOGRAFÍA

¿Dónde está el Reset Pin? Arduino es una plataforma de desarrollo basada en una placa electrónica de hardware libre que incorpora un microcontrolador re-programable y una serie de pines hembra. Estos permiten establecer conexiones entre el microcontrolador y los diferentes sensores y actuadores de una manera muy sencilla (principalmente con cables dupont).

Arrastre el punto a su posición correcta

SOLUCIÓN

El Reset Pin el botón y el pin reset no solo reinician el Arduino, sino que también lo pone en modo recuperación, por lo que si has flasheado algún programa que provoca que el PC no te lo reconozca, y por tanto no puedes volver a flashearlo, pulsando el botón reset, o haciendo un puente del pin reset a GND, tienes unos segundos.

SIGUIENTE

PLACA ARDUINO UNO INFOGRAFÍA

¿Dónde está el PIN Analógico de referencia? Arduino es una plataforma de desarrollo basada en una placa electrónica de hardware libre que incorpora un microcontrolador re-programable y una serie de pines hembra. Estos permiten establecer conexiones entre el microcontrolador y los diferentes sensores y actuadores de una manera muy sencilla (principalmente con cables dupont).

Arrastre el punto a su posición correcta

SOLUCIÓN

El PIN Analógico de referencia opermite conectar una tensión externa de referencia, contra la que se comparará la señal que leamos en los pines A0 a A5. El pin rotulado como AREF (Analog Reference o Referencia Analógica), configura en el pin especificado si se va a comportar como una entrada ... En Arduino para tratar las entradas y salidas analógicas usamos las ... analogReference() – configura la referencia de voltaje usada para la entrada.

SIGUIENTE

PLACA ARDUINO UNO INFOGRAFÍA

¿Dónde está In-Circuit Serial Programming (Programación Serie en Circuito) Arduino es una plataforma de desarrollo basada en una placa electrónica de hardware libre que incorpora un microcontrolador re-programable y una serie de pines hembra. Estos permiten establecer conexiones entre el microcontrolador y los diferentes sensores y actuadores de una manera muy sencilla (principalmente con cables dupont).

Arrastre el punto a su posición correcta

solución

In-Circuit Serial Programming (Programación Serie en Circuito) Estos pines permiten al usuario ingresar programas de inicio (bootloader, por ejemplo) en las placas Arduino. Hay seis pines ICSP disponibles en la placa Arduino UNO.
