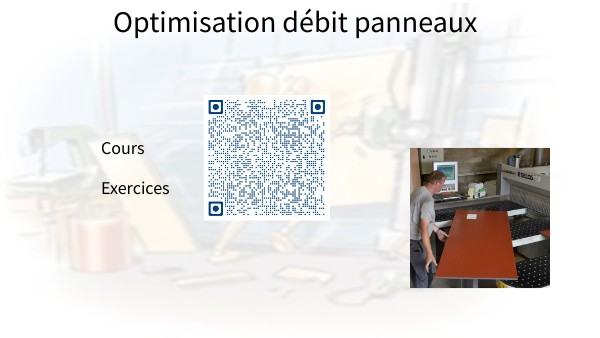

Optimisation débit panneaux

Cours

Exercices

Le débit de panneau est un point auquel il faut etre trés attentif.

= perte d'argent

Pour limiter les pertes de matières, nous allons apprendre à repartir les débit sur panneau

14% de perte

40% de perte

Optimiser le débit dans un panneau : Le but est de débiter le maximum de pièces et avoir le minimum de chutes dans un panneau, afin de réduire le coût de fabrication des ouvrages et de commander au plus juste le nombre de panneaux nécessaire à la réalisation des ouvrages

On entend par débit l'action de répartir et découper des à dimensions finie dans un panneau de dimension supérieur.

Le débit ne peut se faire qu'aprés une répartition rationnelle des pièces à découper sur la surface disponible. Cette opération se nomme :

Le calpinage

Le calpinage est élaboré suivant: La disponibilité des panneaux ( en stock ou chez le fournisseur Les dimensions et caracteristiques des pièces à découper

Points à prendre en compte pour un calpinage - La coupe de propreté - Le trait de coupen'est pas interrompu, il coupe la pièce de bout en bout - Commencer un calpinage avec les plus grandes pièces - Classer par famille de pièce- Tenir compte du sens du fil si besoin- Limiter au maximum la perte de matière ( une grosse chute plutot que plusieurs petites).

Prenons l’exemple d’un débit pour un meuble de rangement sur panneau uni. Le débit à été effectué par bande parallèle sur le sens de la largeur, puis recoupé par la suite Dans ce résultat nous constatons que les chutes sont importantes

Dans ce résultat N°2: Nous constatons que les chutes sont optimiser et que nous obtenons plus de pièces

Pour les formes triangulaires ou trapézoïdales, il faudra les débiter en vis-à-vis Que ce soit pour les panneaux unis ou de fils

Pour le débit des panneaux en placage ou en décor orienté, il faudra tenir compte du sens du fil et regroupées les pièces de tel sorte à avoir le moins de chutes possibles.

Le calpinage est aussi possible avec des logiciels dédiés tels que: - Opticoupe - Maxcut - ............

Vidéo explicatives

Vous devez débiter une série de pièces aux dimensions suivantes : • 6 cotés de 500 x 700 • 3 dessus de 500 x 350 • 3 dessous de 500 x 330 • 3 derrière de 700 x 330 Effectuer le calpinage . On vous donne 2 formats de panneaux : Cp 19 mm plaqué chêne Echelle 1/10 sur format A3

b) 250 x 122 cm

a) 310 x 153 cm

Sur format A3, effectuer le calpinage en fonction de la nomenclature ci dessous

La longueur des pièces est dans le sens du fil panneau L'échelle du calpinage est : 1/10
