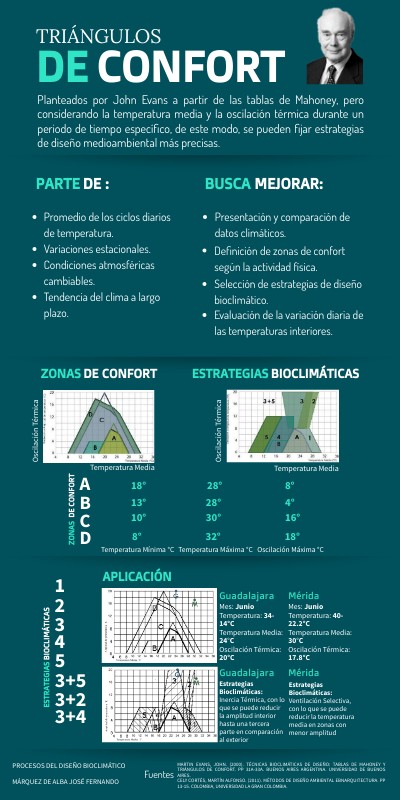

Triángulos de Confort

TRIÁNGULOS

DE CONFORT

Planteados por John Evans a partir de las tablas de Mahoney, pero considerando la temperatura media y la oscilación térmica durante un periodo de tiempo específico, de este modo, se pueden fijar estrategias de diseño medioambiental más precisas.

BUSCA MEJORAR:

PARTE DE :

• Promedio de los ciclos diarios de temperatura.
• Variaciones estacionales.
• Condiciones atmosféricas cambiables.
• Tendencia del clima a largo plazo.

• Presentación y comparación de datos climáticos.

• Definición de zonas de confort según la actividad física.

• Selección de estrategias de diseño bioclimático.

• Evaluación de la variación diaria de las temperaturas interiores.

ZONAS DE CONFORT

ESTRATEGIAS BIOCLIMÁTICAS

Oscilación Térmica

Oscilación Térmica

Temperatura Media

Temperatura Media

18°

28°

8°

13° 28° 4°

ZONAS DE CONFORT

10° 30° 16°

8° 32° 18°

Temperatura Mínima °C

Temperatura Máxima °C

Oscilación Máxima °C

APLICACIÓN

Guadalajara

Mérida

Mes: Junio Temperatura: 34-14°C Temperatura Media: 24°C Oscilación Térmica: 20°C

Mes: Junio Temperatura: 40-22.2°C Temperatura Media: 30°C Oscilación Térmica: 17.8°C

ESTRATEGIAS BIOCLIMÁTICAS

Guadalajara

Mérida

3+5

Estrategias Bioclimáticas: Inercia Térmica, con lo que se puede reducir la amplitud interior hasta una tercera parte en comparación al exterior

Estrategias Bioclimáticas: Ventilación Selectiva, con lo que se puede reducir la temperatura media en zonas con menor amplitud

3+2

3+4

MARTIN EVANS, JOHN. (2000). TÉCNICAS BIOCLIMÁTICAS DE DISEÑO: TABLAS DE MAHONEY Y TRIÁNGULOS DE CONFORT. PP 31A-33A. BUENOS AIRES ARGENTINA. UNIVERSIDAD DE BUENOS AIRES.CELY CORTÉS, MARTÍN ALFONSO. (2011). MÉTODOS DE DISEÑO AMBIENTAL EBNARQUITECTURA. PP 13-15. COLOMBIA, UNIVERSIDAD LA GRAN COLOMBIA.

PROCESOS DEL DISEÑO BIOCLIMÁTICOMÁRQUEZ DE ALBA JOSÉ FERNANDO

Fuentes
