Chapitre 2 La tension électrique
I Le voltmètre
1) Branchement

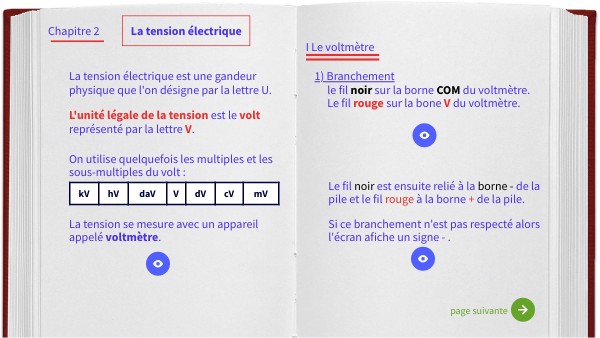

La tension électrique est une gandeur physique que l'on désigne par la lettre U.
le fil noir sur la borne COM du voltmètre. Le fil rouge sur la bone V du voltmètre.
L'unité légale de la tension est le volt représenté par la lettre V.
On utilise quelquefois les multiples et les sous-multiples du volt :
Le fil noir est ensuite relié à la borne - de la pile et le fil rouge à la borne + de la pile.
La tension se mesure avec un appareil appelé voltmètre.
Si ce branchement n'est pas respecté alors l'écran afiche un signe - .
page suivante
3) Schématisation
2) Choix du calibre
Le symbole du voltmètre est :
Le calibre correspond à la valeur maximale que le voltmètre peut mesurer.
On mesure la tension d'une pile sur plusieurs calibres et on note les résultats:
Voir les mesures
Le voltmètre se branche en dérivation c'est-à-dire aux bornes du composant.
Plus le calibre est petit plus la mesure est précise.
Erreur : le calibre choisi est trop petit
On doit toujours choisir le calibre qui est juste au-dessus de la tension que l'on veut mesurer.
page suivante
Vidéo reprenant unités, calibres, branchement et schématisation
Lire jusqu'à 7min10s
La tension
garciacorinne
Created on April 4, 2021
Unité et description voltmètre
