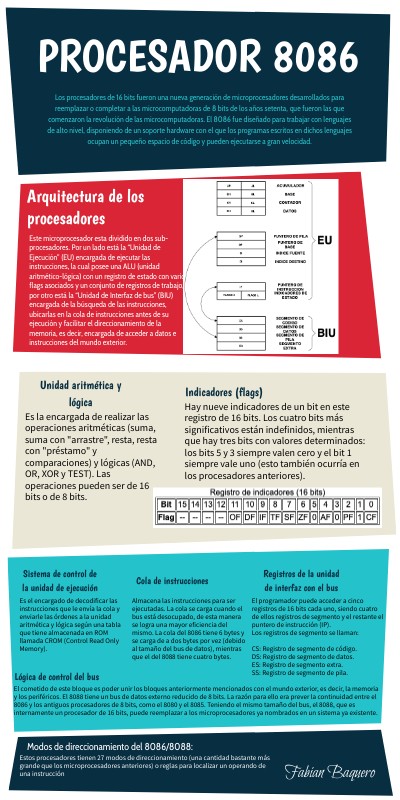

PROCESADOR 8086

Los procesadores de 16 bits fueron una nueva generación de microprocesadores desarrollados para reemplazar o completar a las microcomputadoras de 8 bits de los años setenta, que fueron las que comenzaron la revolución de las microcomputadoras. El 8086 fue diseñado para trabajar con lenguajes de alto nivel, disponiendo de un soporte hardware con el que los programas escritos en dichos lenguajes ocupan un pequeño espacio de código y pueden ejecutarse a gran velocidad.

Arquitectura de los procesadores

Este microprocesador esta dividido en dos sub-procesadores. Por un lado está la “Unidad de Ejecución” (EU) encargada de ejecutar las instrucciones, la cual posee una ALU (unidad aritmético-lógica) con un registro de estado con varios flags asociados y un conjunto de registros de trabajo, y por otro está la “Unidad de Interfaz de bus” (BIU) encargada de la búsqueda de las instrucciones, ubicarlas en la cola de instrucciones antes de su ejecución y facilitar el direccionamiento de la memoria, es decir, encargada de acceder a datos e instrucciones del mundo exterior.

Unidad aritmética y lógica

Indicadores (flags)

Hay nueve indicadores de un bit en este registro de 16 bits. Los cuatro bits más significativos están indefinidos, mientras que hay tres bits con valores determinados: los bits 5 y 3 siempre valen cero y el bit 1 siempre vale uno (esto también ocurría en los procesadores anteriores).

Es la encargada de realizar las operaciones aritméticas (suma, suma con "arrastre", resta, resta con "préstamo" y comparaciones) y lógicas (AND, OR, XOR y TEST). Las operaciones pueden ser de 16 bits o de 8 bits.

Registros de la unidad de interfaz con el bus

Sistema de control de la unidad de ejecución

Cola de instrucciones

Almacena las instrucciones para ser ejecutadas. La cola se carga cuando el bus está desocupado, de esta manera se logra una mayor eficiencia del mismo. La cola del 8086 tiene 6 bytes y se carga de a dos bytes por vez (debido al tamaño del bus de datos), mientras que el del 8088 tiene cuatro bytes.

El programador puede acceder a cinco registros de 16 bits cada uno, siendo cuatro de ellos registros de segmento y el restante el puntero de instrucción (IP). Los registros de segmento se llaman: CS: Registro de segmento de código. DS: Registro de segmento de datos. ES: Registro de segmento extra. SS: Registro de segmento de pila.

Es el encargado de decodificar las instrucciones que le envía la cola y enviarle las órdenes a la unidad aritmética y lógica según una tabla que tiene almacenada en ROM llamada CROM (Control Read Only Memory).

Lógica de control del bus

El cometido de este bloque es poder unir los bloques anteriormente mencionados con el mundo exterior, es decir, la memoria y los periféricos. El 8088 tiene un bus de datos externo reducido de 8 bits. La razón para ello era prever la continuidad entre el 8086 y los antiguos procesadores de 8 bits, como el 8080 y el 8085. Teniendo el mismo tamaño del bus, el 8088, que es internamente un procesador de 16 bits, puede reemplazar a los microprocesadores ya nombrados en un sistema ya existente.

Modos de direccionamiento del 8086/8088:

Estos procesadores tienen 27 modos de direccionamiento (una cantidad bastante más grande que los microprocesadores anteriores) o reglas para localizar un operando de una instrucción
