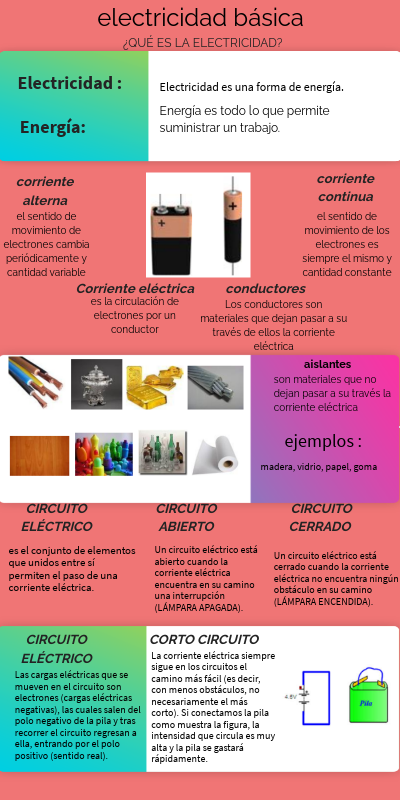

electricidad basica

electricidad básica

¿QUÉ ES LA ELECTRICIDAD?

Electricidad :

Electricidad es una forma de energía.

Energía es todo lo que permite suministrar un trabajo.

Energía:

corriente continua

corriente alterna

el sentido de movimiento de electrones cambia periódicamente y cantidad variable

el sentido de movimiento de los electrones es siempre el mismo y cantidad constante

Corriente eléctrica

conductores

es la circulación de electrones por un conductor

Los conductores son materiales que dejan pasar a su través de ellos la corriente eléctrica

aislantes

son materiales que no dejan pasar a su través la corriente eléctrica

ejemplos :

madera, vidrio, papel, goma

CIRCUITO ABIERTO

CIRCUITO ELÉCTRICO

CIRCUITO CERRADO

es el conjunto de elementos que unidos entre sí permiten el paso de una corriente eléctrica.

Un circuito eléctrico está abierto cuando la corriente eléctrica encuentra en su camino una interrupción (LÁMPARA APAGADA).

Un circuito eléctrico está cerrado cuando la corriente eléctrica no encuentra ningún obstáculo en su camino (LÁMPARA ENCENDIDA).

CIRCUITO ELÉCTRICO

CORTO CIRCUITO

La corriente eléctrica siempre sigue en los circuitos el camino más fácil (es decir, con menos obstáculos, no necesariamente el más corto). Si conectamos la pila como muestra la figura, la intensidad que circula es muy alta y la pila se gastará rápidamente.

Las cargas eléctricas que se mueven en el circuito son electrones (cargas eléctricas negativas), las cuales salen del polo negativo de la pila y tras recorrer el circuito regresan a ella, entrando por el polo positivo (sentido real).

no se esnciende la bombilla

se enciende la bombilla de la izquierda

Receptores

Generadores

OPERADORES ELÉCTRICOS

Conductor

Producen la energía eléctrica. Pueden ser pilas, alternadores o dínamos y baterías.

reciben la energía eléctrica y la transforma en otro tipo de energía

son los hilos y cables que conectan el generador y el receptor.

elementosde maniobra

sirven para conectar y desconectar partes del circuito eléctrico

Protección de las personas:

Protección de la instalación:

Elementos de protección:

es el llamado diferencial que salta cuando las corrientes entrantes y salientes no son iguales, es decir, cuando ha habido una derivación a tierra.

Los elementos de protección de nuestras viviendas son de dos tipos:

son los automáticos que saltan cuando detectan el sobrecalentamiento o cortocircuitos.

MAGNITUDES BÁSICA: LEY DE OHM

En un circuito eléctrico existen varias magnitudes relacionadas entre sí.

RESISTENCIA (R):

TENSIÓN (V):

INTENSIDAD (I):

ESQUEMAS ELÉCTRICOS

Indica la oposición que ejercen los elementos del circuito al paso de la corriente.

Es la diferencia de nivel eléctrico entre dos puntos de un circuito eléctrico.

Es la cantidad de electrones que circula por un conductor cada segundo.

Para dibujar todos los elementos de un circuito, necesitaría mucho tiempo, por ello se ha pensado en simplificar los dibujos, sustituyendo su aspecto físico por símbolos.

Su unidad de medida es el ohmio (W).

Su unidad es el amperio (A).

Su unidad de medida el voltio (V).

La relación de estas tres magnitudes se refleja en la ley de Ohm

CONEXIÓN DE RECEPTORES: SERIE

Los receptores se conectan uno a continuación de otro (salida con entrada).

CARACTERÍSTICAS:

i se funde o se quita una de ellas la otra no luce. La intensidad que circula por cada bombilla es la misma. Cada vez que aumentemos las bombillas conectadas en serie, lucirán menos. La tensión total se reparte entre los diferentes receptores.

CONEXIÓN DE RECEPTORES: PARALELO

Los receptores se conectan en ramas diferentes intercaladas entre dos puntos determinado del circuito.

Si se funde o se quita una de ellas la otra sigue encendida. La intensidad total suministrada por la pila se reparte por las diferentes ramas. Todas las bombillas están a la misma tensión. Aunque aumentemos el número de bombillas en paralelo, siguen luciendo igual (cada una en función de su potencia).

CARACTERÍSTICAS:

CALOR: Cuando los electrones chocan contra los átomos que constituyen el material por el que circulan, parte de la energía que transportan se convierte en calor (efecto Joule).

EFECTOS DE LA CORRIENTE ELÉCTRICA

La corriente eléctrica causa diversos efectos sobre los elementos que atraviesa al transformarse en otros tipos de energía que podemos aprovechar en forma de calor, luz y movimiento.

LUZ: Si la temperatura del conductor por el que pasa la corriente se hace lo suficientemente alta, éste se vuelve incandescente, emitiendo luz.

MOVIMIENTO: La conversión de energía eléctrica en movimiento se realiza a través de motores.

PUNTO DE LUZ

APLICACIONES EN LAS VIVIENDAS

Es un contacto preparado para suministrar energía a una o varias bombillas sólo desde un lugar. Generalmente posee un interruptor fijo que se coloca en la pared.

Las aplicaciones básicas de la energía eléctrica en las viviendas son el punto de luz, el punto de luz conmutado y las tomas de corriente

PUNTO DE LUZ CONMUTADO

Con el punto de luz conmutado podemos controlar una bombilla desde dos lugares. Por ejemplo, en los dormitorios: uno en la entrada y otro en el cabecero de la cama.
