DIBUJO ARQUITECTÓNICO

Presentación

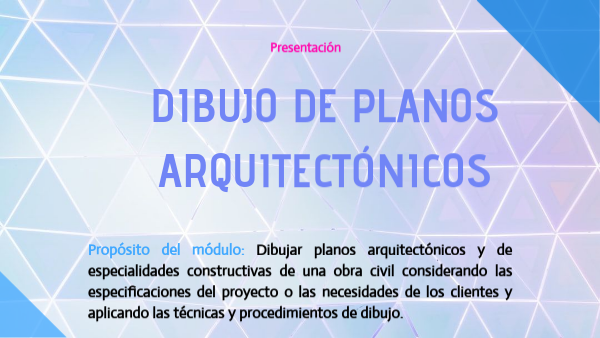

dIBUJO DE PLANOS ARQUITECTÓNICOS

Propósito del módulo: Dibujar planos arquitectónicos y de especialidades constructivas de una obra civil considerando las especificaciones del proyecto o las necesidades de los clientes y aplicando las técnicas y procedimientos de dibujo.

Manejo de materiales y equipo para dibujo técnico.

DIBUJOTÉCNICO

Equipo/Instrumentos

Materiales

1. Papel

1. Restirador

2. Lápices

2. Regla T /Universal

3. Minas

3. Regla Paralela

4. Tinta

4. Escuadras

5. Goma

5. Escalímetro

6. Cinta adhesiva

6. Portaminas

7. Cojin limpiador/Franela

7. Plumillas

8. Estilógrafos

8. Sacapuntas

9. Regleta

10. Cangrejo ó Alacrán

11. Plantillas

EQUIPO/INSTRUMENTOS

RESTIRADOR

Una mesa de dibujo, tablero de dibujo o restirador es una plancha de madera o contrachapado (también metálica o de plástico) de diferentes dimensiones, estrictamente rectangular, donde se puede fijar una hoja de papel para hacer un dibujo técnico o artístico.

REGLA T/universal

La regla T es un instrumento que se utiliza para dibujar con un juego de escuadras, las cuales se deslizan de un lado a otro y de arriba hacia abajo, transportando las líneas o ángulos. Su estructura está formada por una cabeza y un cuerpo, perpendiculares entre sí. La regla T se desliza de arriba hacia abajo sobre la superficie de dibujo, siempre teniendo cuidado de que su cabezal se encuentre bien apoyado sobre el canto del pupitre o mesa de dibujo. La regla T es la versión fácilmente transportable e instalable de la regla paralela.

REGLA PARALELA

La regla paralex o regla paralela para dibujo técnico es una regla especial que permite trazar líneas paralelas y perpendiculares (las perpendiculares con la ayuda de una escuadra para dibujo).

escuadras

Existen dos clase de escuadras de 60º y 45º con las escuadras de 45º se trazan proyecciones oblicuas y las perspectiva paralela con las escuadras de 60º se trazan proyecciones asimétricas cónica o punto de fuga. El juego de escuadras para dibujo está conformado por triángulos rectángulos. Se utilizan para trazar líneas verticales, horizontales, oblicuas, perpendiculares y paralelas. Puede ser de diferentes tamaños y colores o tener biseles en los cantos que permitan ser usadas con rapidógrafo. Posee un ángulo de 90º y dos de 45º. Escuadra escalena, es como en Latinoamérica se conoce al cartabón, es decir, la plantilla cuyos ángulos son 90º – 30º – 60º.

escalímetro

El escalímetro es una regla especial cuya sección transversal tiene forma triangular con el objetivo de contener diferentes escalas en la misma regla. Se emplea frecuentemente para medir en dibujos que contienen diversas escalas.

portaminas

Un portaminas, lápiz mecánico, lápiz de grafos, boli-lápiz, es un instrumento de escritura o dibujo en el cual la "mina" (una delgada vara de grafito) es impulsada mecánicamente a través de un orificio en la punta, en vez de como se hace en los lápices tradicionales, donde se extrae la madera que constituye el lápiz.

plumillas

Una plumilla o plumín, también denominada simplemente pluma​​​ (los dos primeros términos son diminutivos del tercero) es un dispositivo que imita la función de una pluma de ganso, usado para entintar una superficie con el propósito de escribir o dibujar sobre ella, usualmente sobre papel.

estilógrafos

Una pluma estilográfica (también llamada estilógrafo o pluma fuente) es un instrumento de dibujo técnico y escritura que contiene un depósito de tinta líquida compuesta principalmente de agua.

REGLETA

Instrumento largo y rígido de sección rectangular, de poco grosor y generalmente graduado que sirve para trazar líneas rectas con un lápiz, un tiralineas, etc. y para medir distancias en un plano o dibujo.

cangrejo Ó ALACRAN

Se utiliza junto con las regletas de diferentes puntajes tamaños de letras, el cangreso en un extremo se le coloca un rapidógrafo con tinta china y lo que hace es copiar la letra, en el otro estremo tiene una punta que sirve como seguidor en las regletas que esta bajo relieve.

plantillas

Las plantillas Burmester o pistoletes son un útil empleado en dibujo técnico para rotular curvas cónicas u otras curvas suaves. Usualmente están fabricadas en metal, plástico o madera, y están compuestas por varios perfiles diferentes (habitualmente forman un juego de tres plantillas).

MATERIALES

BLOCK DIBUJO DE 20 HOJAS MARQUILLA DE AGUJETA ESCOLAR

PAPEL

Todos los dibujos técnicos se deben realizar en papel cortado con unas dimensiones que se encuentran normalizadas según distintos formatos. Los formatos de papel más empleados son A0, A1, A2, A3, A4 y A5. Por su difusión, el formato A4 es lo más usual. Las medidas A4 son 21 x 29,7 cm. Block 44 X 31.5 cm

LÁPICES

Este instrumento de dibujo, que se inventó allá por el s. XVII, está compuesto por una mina de grafito y arcilla recubierto por una envoltura, generalmente de madera. Este código consiste en un número seguido de las letras B para lápices blandos y H para los duros.

MINAS

La mina se hace con una mezcla de grafito fino y arcilla que se cuece en hornos. El grafito es una forma de carbón, uno de los minerales más blandos. Se clasifica mediante una graduación cotínua descrita por "H" pra la dureza, "B" para el grado de oscuridad y "F" para el grado de finura. El estándar para escritura es el HB.

tinta

La tinta es un líquido que contiene varios pigmentos o colorantes utilizados para colorear una superficie con el fin de crear imágenes o textos. Comúnmente se considera que la tinta se utiliza en bolígrafos o con pinceles; sin embargo, es utilizada ampliamente en toda clase de impresiones.

GOMA

Una goma de borrar, también llamada borrador o simplemente goma, es un instrumento de mano cuya finalidad es eliminar trazos generalmente de lápiz, aunque también se pueden utilizar con bolígrafos borrables. Existen gomas con extracto de pumita para dibujo técnico.

CINTA ADHESIVA

La cinta de enmascarar, cinta de carrocero, cinta de pintor, cinta adhesiva protectora, tirro, pegote o conocida también por su nombre en inglés: masking tape, es un tipo de cinta adhesiva fabricada generalmente con papel, de fácil desprendimiento y autoadhesiva.

cojin LIMPIador/ franela

Es un cojincito de algodón poroso lleno de polvo de caucho sintético, no abrasivo. Se trata de un instrumento muy útil, de múltiples usos: Limpieza y restauración de papel, documentos, trabajos artísticos, dibujos artísticos, y también es útil para limpiar paredes y fotografías.

sacapuntas

Un sacapuntas es una herramienta que se emplea para el afilamiento de los lápices. A través de este instrumento, es posible quitar madera del lápiz para que su punta de grafito quede al descubierto y se pueda escribir o dibujar con ella. El sacapuntas, por lo tanto, es imprescindible para poder seguir utilizando un lápiz cuya punta se ha roto o gastado. Este objeto también es necesario cuando se necesita un trazo muy preciso y la punta del lápiz se ha engrosado debido a su utilización.
