Projeção de vistas: método europeu

Projeção de vistas: Método europeu

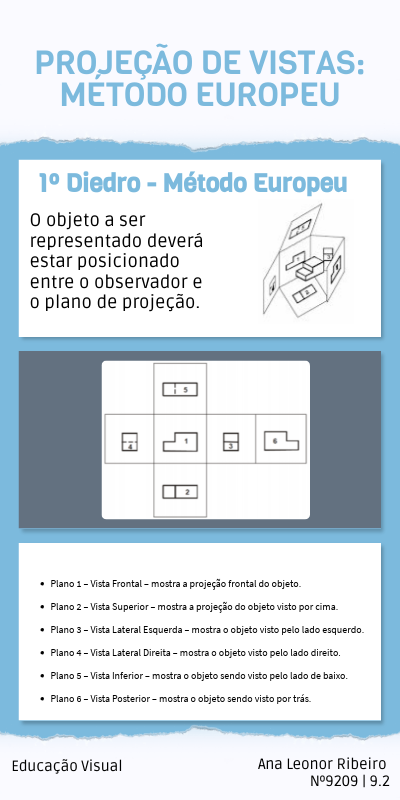

1º Diedro - Método Europeu

O objeto a ser representado deverá estar posicionado entre o observador e o plano de projeção.

• Plano 1 – Vista Frontal – mostra a projeção frontal do objeto.

• Plano 2 – Vista Superior – mostra a projeção do objeto visto por cima.

• Plano 3 – Vista Lateral Esquerda – mostra o objeto visto pelo lado esquerdo.

• Plano 4 – Vista Lateral Direita – mostra o objeto visto pelo lado direito.

• Plano 5 – Vista Inferior – mostra o objeto sendo visto pelo lado de baixo.

• Plano 6 – Vista Posterior – mostra o objeto sendo visto por trás.

Educação Visual

Ana Leonor Ribeiro Nº9209 | 9.2

Projeção de vistas: Método europeu

Projeção Ortogonal

À projeção ortogonal de um objeto em plano de projeção dá-se o nome de vista ortográfica. Podemos representar várias vistas de direções diferentes de forma sistemática da forma de objetos 3D.

vistas de diferentes direções

Vista de baixo

Vista lateral

Vista de frente

______

A projeção ortogonal é uma representação bidimensional (2D) de um objeto tridimensional (3D), na engenharia no processo de fabricação é necessária uma descrição completa e clara da forma e do tamanho de um objeto projetado para ser concebido. Cada vista fornece determinadas informações, a vista frontal mostra a verdadeira grandeza e forma de superfícies que são paralelas à frente do objeto.

______

Educação Visual

Ana Leonor Ribeiro Nº9209 | 9.2
