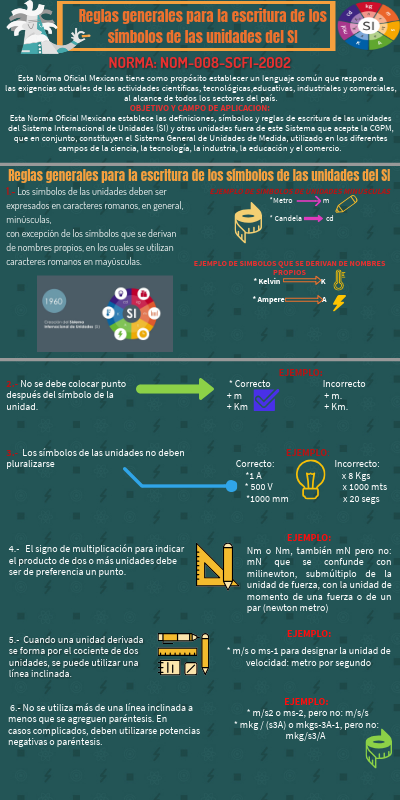

Reglas generales para la escritura de los símbolos de las unidades SI

Reglas generales para la escritura de los símbolos de las unidades del SI

NORMA: NOM-008-SCFI-2002

Esta Norma Oficial Mexicana tiene como propósito establecer un lenguaje común que responda a las exigencias actuales de las actividades científicas, tecnológicas,educativas, industriales y comerciales, al alcance de todos los sectores del país. OBJETIVO Y CAMPO DE APLICACION: Esta Norma Oficial Mexicana establece las definiciones, símbolos y reglas de escritura de las unidades del Sistema Internacional de Unidades (SI) y otras unidades fuera de este Sistema que acepte la CGPM, que en conjunto, constituyen el Sistema General de Unidades de Medida, utilizado en los diferentes campos de la ciencia, la tecnología, la industria, la educación y el comercio.

Reglas generales para la escritura de los símbolos de las unidades del SI

1.- Los símbolos de las unidades deben ser expresados en caracteres romanos, en general, minúsculas, con excepción de los símbolos que se derivan de nombres propios, en los cuales se utilizan caracteres romanos en mayúsculas.

EJEMPLO DE SIMBOLOS DE UNIDADES MINUSCULAS*Metro m * Candela cd

EJEMPLO DE SIMBOLOS QUE SE DERIVAN DE NOMBRES PROPIOS* Kelvin K * Ampere A

EJEMPLO: * Correcto Incorrecto+ m + m. + Km + Km.

2.- No se debe colocar punto después del símbolo de la unidad.

EJEMPLO:Correcto: Incorrecto:*1 A x 8 Kgs * 500 V x 1000 mts *1000 mm x 20 segs

3.- Los símbolos de las unidades no deben pluralizarse

EJEMPLO:

4.- El signo de multiplicación para indicar el producto de dos o más unidades debe ser de preferencia un punto.

Nm o Nm, también mN pero no: mN que se confunde con milinewton, submúltiplo de la unidad de fuerza, con la unidad de momento de una fuerza o de un par (newton metro)

EJEMPLO:

5.- Cuando una unidad derivada se forma por el cociente de dos unidades, se puede utilizar una línea inclinada.

* m/s o ms-1 para designar la unidad de velocidad: metro por segundo

EJEMPLO:

6.- No se utiliza más de una línea inclinada a menos que se agreguen paréntesis. En casos complicados, deben utilizarse potencias negativas o paréntesis.

* m/s2 o ms-2, pero no: m/s/s * mkg / (s3A) o mkgs-3A-1, pero no: mkg/s3/A

EJEMPLO:

7.- Los múltiplos y submúltiplos de las unidades se forman anteponiendo al nombre de éstas. En excepción de los nombres de los múltiplos y submúltiplos de la unidad de masa en los cuales los prefijos se anteponen a la palabra "gramo"

dag, Mg (decagramo; megagramo) ks, dm (kilosegundo; decímetro)

EJEMPLO:

8.- Los símbolos de los prefijos deben ser impresos en caracteres romanos , sin espacio entre el símbolo del prefijo y el símbolo de la unidad.

*Correcto * Incorrecto mN (milinewton) m N (milinewton)

EJEMPLO:

9.- Si un símbolo afectado por un exponente contiene un prefijo, indica que el múltiplo de la unidad está elevado a la potencia expresada por el exponente.

1 cm-1 = (10-2 m)-1 = 102 m-1 1 cm3 = (10-2 m)3 = 10-6 m3

EJEMPLO:

10.- Los prefijos compuestos deben evitarse

1 nm (un nanómetro)

Reglas para la escritura de los números y su signo decimal

Números

Los números deben ser generalmente en tipo romano. Para facilitar la lectura de números con varios dígitos, éstos deben ser separados en grupos apropiados preferentemente de tres, contando del signo decimal a la derecha y a la izquierda, los grupos deben ser separados por un pequeño espacio, nunca con una coma, un punto, o por otro medio.

Signo decimal

El signo decimal debe ser una coma sobre la línea (,) o un punto sobre la línea (.). Si la magnitud de un número es menor que la unidad, el signo decimal debe ser precedido por un cero.

Elaborado por: Lòpez Serrano Abraham Carrera: Ingenieria Industrial Grupo: "C" Materia: Metrologia y Normalizacion Profesor: Luis Jesus Latos Guzman
