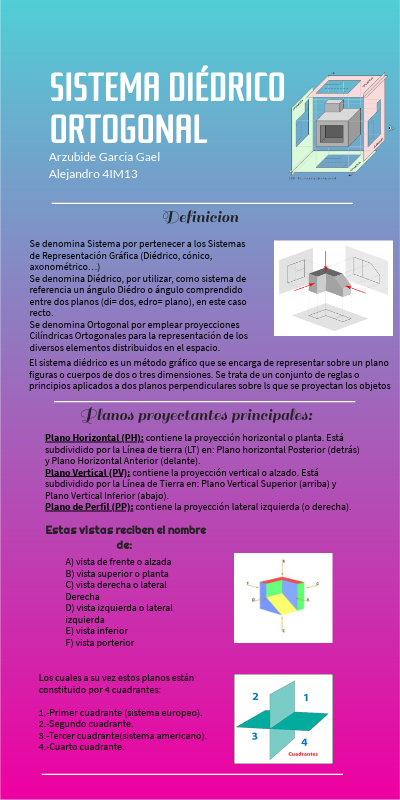

SISTEMA DIÉDRICO ORTOGONAL.

Sistema DIÉDRICO ORTOGONAL

Arzubide Garcia Gael Alejandro 4IM13

Definicion

Se denomina Sistema por pertenecer a los Sistemas de Representación Gráfica (Diédrico, cónico, axonométrico…) Se denomina Diédrico, por utilizar, como sistema de referencia un ángulo Diédro o ángulo comprendido entre dos planos (di= dos, edro= plano), en este caso recto. Se denomina Ortogonal por emplear proyecciones Cilíndricas Ortogonales para la representación de los diversos elementos distribuidos en el espacio.

El sistema diédrico es un método gráfico que se encarga de representar sobre un plano figuras o cuerpos de dos o tres dimensiones. Se trata de un conjunto de reglas o principios aplicados a dos planos perpendiculares sobre ls que se proyectan los objetos

Planos proyectantes principales:

Plano Horizontal (PH): contiene la proyección horizontal o planta. Está subdividido por la Línea de tierra (LT) en: Plano horizontal Posterior (detrás) y Plano Horizontal Anterior (delante). Plano Vertical (PV): contiene la proyección vertical o alzado. Está subdividido por la Línea de Tierra en: Plano Vertical Superior (arriba) y Plano Vertical Inferior (abajo). Plano de Perfil (PP): contiene la proyección lateral izquierda (o derecha).

Estas vistas reciben el nombre de:

A) vista de frente o alzada B) vista superior o planta C) vista derecha o lateral Derecha D) vista izquierda o lateral izquierda E) vista inferior F) vista porterior

Los cuales a su vez estos planos están constituido por 4 cuadrantes:1.-Primer cuadrante (sistema europeo).2.-Segundo cuadrante.3.-Tercer cuadrante(sistema americano).4.-Cuarto cuadrante.

SISTEMA DIÉDRICO ORTOGONAL.

Arzubide Garcia Gael Alejandro 4IM13

Tipos de sistemas

Según como estén reflejadas las proyecciones en el plano del dibujo, existen dos sistemas de representación. Identificación del sistema, esto se hace a través de la vista del observador (vista frontal, vista lateral, vista superior)

Sistema europeo:

Las proyecciones se recogen tras el objeto. Son vistas en el primer cuadrante. Primer cuadrante: consta de 3 planos, plano vertical, plano horizontal y plano lateral

Sistema Americano:

Las proyecciones se reflejan desde el objeto. Son vistas en el tercer cuadrante.

Aunque en ambos sistemas las proyecciones (representaciones del objeto) son exactamente las mismas, su disposición en el plano del dibujo es la inversa.Aunque en ambos sistemas las proyecciones (representaciones del objeto) son exactamente las mismas, su disposición en el plano del dibujo es la inversa.
