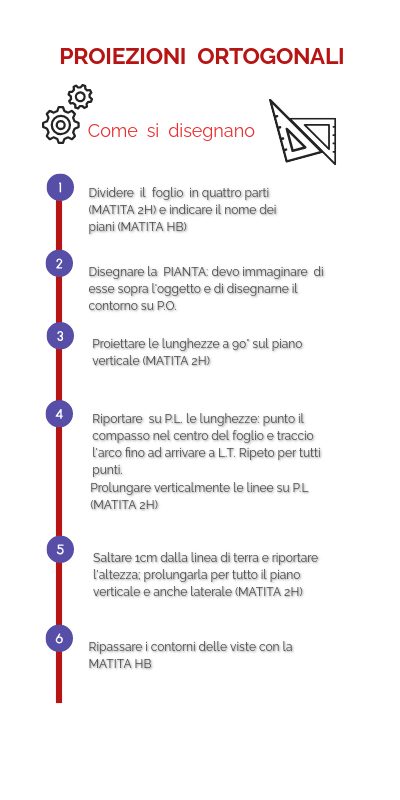

PROIEZIONI ORTOGONALI
Come si disegnano
Dividere il foglio in quattro parti (MATITA 2H) e indicare il nome dei piani (MATITA HB)
Disegnare la PIANTA: devo immaginare di esse sopra l'oggetto e di disegnarne il contorno su P.O.
Proiettare le lunghezze a 90° sul piano verticale (MATITA 2H)
Riportare su P.L. le lunghezze: punto il compasso nel centro del foglio e traccio l'arco fino ad arrivare a L.T. Ripeto per tutti punti.
Prolungare verticalmente le linee su P.L (MATITA 2H)
Saltare 1cm dalla linea di terra e riportare l'altezza; prolungarla per tutto il piano verticale e anche laterale (MATITA 2H)
Ripassare i contorni delle viste con la MATITA HB
prof.ssa Vigolo Emanuela
