Einführung Schützschaltungen

Einführung in Schützschaltungen

Tippbetrieb, Selbsthaltung, Verriegelung

Einführung in die Navigation

zurück zur Titelseite

zeige interaktive Menüs

Einführung

zurück zur Inhaltsanzeige

Schützschaltungen

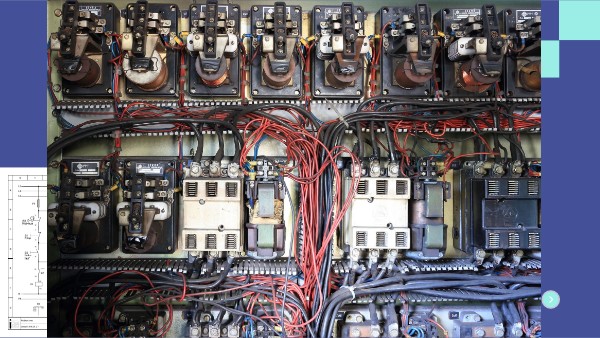

Schützschaltungen werden im klassischen Sinn als Verbindundsprogrammierte Steuerungen (VPS) aufgebaut. Die Aufgaben sind einfache Steuerungsaufgaben ohne komplexe Schaltlogiken.

vorherige Seite

nächste Seite

Inhalt

Einführung

Tippbetrieb

Ziele

Was ist eine Schützschaltung? Wie ist eine Schützschaltung aufgebaut? Warum werden Schützschaltungen benötigt?

Eine Übersicht, welche Ziele das Dokument verfolgt

Es bewegt sich was!

Selbsthaltung

Quiz

Verriegelung

Teste dein Wissen

Jetzt ist die Anlage auf der sicheren Seite

Es geht auch selbstständig ohne ständig die Taste zu drücken

Einführung

Eine Schützschaltung ist eine Schaltung, die aus Tastern, Schützen und den Schützkontakten besteht. Die einzelnen Komponenten werden mit Drähten untereinander verbunden, um Aufgaben zu automatisieren. Eine Schützschaltung besteht immer aus einem Steuerteil und einem Hauptstromkreis, siehe dazu die rechte Abbildung. Die Logik (Intelligenz) wird als Verarbeitung im Steuerteil realisiert und die Ausgabe ist im Hauptstromkreis sichtbar, indem z. B. der Motor angetrieben wird. Schützschaltungen findet in der aktuellen Zeit dort Anwendung wo einfache Abläufe ohne komplexe Intelligenz automatisiert werden sollen.

Ziele

01

Aufbau von Schützschaltungen

02

Schaltsymbole

03

Funktion von Schützschaltungen

04

Prinzip der Selbsthaltung

Unit 1: Tippbetrieb

Eine einfache Sache

Schützschaltung im Tippbetrieb

Aufbau der Schaltung

Der Aufbau wird mit Hilfe des EVA Prinzips erklärt

Die Abbildung zeigt die Schützschaltung im ausgeschalteten Zustand. Eingabe: Der Taster S1 übernimmt in diesem Fall die Eingabe Verarbeitung: Das Schütz K1 (muss Q1 heißen) wird für die Verarbeitung des Signals vom Taster verwendet. Ausgabe: Die Lampe H1 zeigt an, ob die Verarbeitung funktioniert, indem sie leuchtet.

Schützschaltung im Tippbetrieb

Funktionsweise der Schaltung

Die nebenstehende Abbildung zeigt die Schaltung im aktiven Zustand. Wird der Taster S1 betätigt, schließt sich der Stromkreis und die Schützspule von K1 (eher Q1) zieht an (wird beströmt) und der Schließerkontakt 13 - 14 von K1 (eher Q1) wird dadurch geschlossen. Der Kontakt schließt den Stromkreis der Lampe und die Lampe fängt an zu leuchten. Wenn der Taster nicht mehr betätigt wird, ist der Stromkreis unterbrochen und das Schütz fällt ab und öffnet den Kontakt 13 - 14 die Lampe hört auf zu leuchten. Merke: Die Lampe leuchtet solange, wie auf den Taster getippt wird.

Was passiert an welcher Stelle in dieser Schaltung?

Schützschaltung im Tippbetrieb

Video

Im Video wird der Aufbau und die Funktionsweise der Schützschaltung für den Tippbetrieb gezeigt

Unit 2: Selbsthaltung

Endlich mal loslassen

Schützschaltung mit Selbsthaltung

Aufbau

Der Aufbau wird mit Hilfe des EVA Prinzips erklärt

Die Abbildung zeigt die Schützschaltung im ausgeschalteten Zustand. Die Schaltung wurde im Vergleich zum Tippbetrieb, um einen Taster und einen Schützkontakt erweitert. Eingabe: Die Taster S1 und S2 übernimmen in diesem Fall die Eingabe Verarbeitung: Das Schütz K1 (muss Q1 heißen) mit seinen Kontakten wird für die Verarbeitung der Signale der Taster verwendet. Ausgabe: Die Lampe H1 zeigt an, ob die Verarbeitung funktioniert, indem sie leuchtet.

Schützschaltung mit Selbsthaltung

Die nebenstehende Abbildung zeigt die Schaltung im aktiven Zustand. Wird der Taster S1 betätigt, schließt sich der Stromkreis und die Schützspule von K1 (eher Q1) zieht an (wird beströmt) und die Schließerkontakte von K1 werden dadurch geschlossen. Der Kontakt 13 - 14 schließt den Stromkreis der Lampe und die Lampe fängt an zu leuchten. Wenn der Taster nicht mehr betätigt wird, ist der Stromkreis weiterhin durch den Kontakt 23 - 24 geschlossen. D. h. der Taster S1 wird durch den Kontakt 23 - 24 überbrückt. Ein Ausschalten ist mit dem Taster S1 nicht möglich. Aus diesem Grund ist der Taster S2 als Öffner hinzugekommen. Der den Stromkreis unterbrechen kann. Beim Betätigen von S2 öffnet der Taster sich und unterbricht den Stromkreis und das Schütz fällt ab. Es wird die Selbsthaltung gelöscht und die Lampe leuchtet nicht mehr Merke: Die Lampe leuchtet dauerhaft, bis die Selbsthaltung aufgehoben wird

Funktionsweise der Schaltung

Was passiert an welcher Stelle in dieser Schaltung?

Schützschaltung mit Selbsthaltung

Video

Dieses Video zeigt die Umwandlung einer Schützschaltung vom Tippbetrieb in eine Schützschaltung mit Selbsthaltung

Unit 3: Verriegelung

Eine sichere Sache

Verriegelungen in Steuerungen

In mehreren Fällen ist es wichtig, Verriegelungen in Steuerungen einzubauen. Im Fall eines Transportbandes wird Verriegelt, um den Rechtslauf und Linkslauf des Motors nicht zeitgleich zu starten.Es können in Schützschaltungen die Taster und/oder die Schütze gegenseitig verriegelt werden. Die linke Ausschnitt zeigt eine Tasterverriegelung und der Rechte eine Schützverriegelung. Es kann auch beides kombiniert werden.

Verriegelungen in Steuerungen

Aufbau Tasterverriegelung

Die Abbildung zeigt die Schützschaltung im ausgeschalteten Zustand. Die Schaltung wurde im Vergleich zur Selbsthaltung, eine weitere Möglichkeit zum Schalten einer weiteren Lampe erweitert. Eingabe: Die Taster S1, S2 und S3 übernimmen in diesem Fall die Eingabe Verarbeitung: Die Schütze K1, K2 (muss Q1, Q2 heißen) mit seinen Kontakten wird für die Verarbeitung der Signale der Taster verwendet. Ausgabe: Die Lampen H1, H2 zeigen an, ob die Verarbeitung funktioniert, indem sie leuchtet. Die Taster haben jeweils zwei Kontakte einen Öffner 1 - 2 und einen Schließer 3 - 4. Der Schließerkontakt von S1 wird mit dem Öffnerkontakt von S3 verbunden, um K1 zuschalten. Für K2 gilt es andersherum.

Verriegelungen in Steuerungen

Funktionsweise Tasterverriegelung

Die nebenstehende Abbildung zeigt die Schaltung im aktiven Zustand. Wird der Taster S1 betätigt, geht das Schütz K1 (Q1) in Selbsthaltung und die Lampe H1 leuchtet. Solange der Taster S1 betätigt bleibt und S3 betätigt wird, kann das Schütz K2 nicht in Selbsthaltung gehen. Wenn nun S1 losgelassen wird, kann mit dem Taster S3 das Schütz K2 in Selbsthaltung gehen und auch die Lampe H2 leuchtet. Ein Ausschalten der Anlage ist nur über den Taster S2 möglich. Eine Tasterverriegelung bringt im Fall einer Selbsthaltung nicht viel in Bezug auf die Anlagensicherheit. Bei einer Schaltung mit Tippbetrieb zum Steuern eines Tores ist auf jeden Fall angebracht um nicht zeitgleich hoch- und runterzufahren. Merke: Eine Tasterverriegelung verhindert ein unbeabsichtigtes Zuschalten von Anlagenteilen, die im Tippbetrieb gesteuert werden.

Verriegelung in Steuerungen

Video

Dieses Video zeigt die Erweiterung einer Schützschaltung mit Selbsthaltungg, um eine Tasterverriegelung

Verriegelungen in Steuerungen

Aufbau Schützverriegelung

Die Abbildung zeigt die Schützschaltung im ausgeschalteten Zustand. Die Schaltung wurde im Vergleich zur Selbsthaltung, eine weitere Möglichkeit zum Schalten einer weiteren Lampe erweitert. Eingabe: Die Taster S1, S2 und S3 übernimmen in diesem Fall die Eingabe Verarbeitung: Die Schütze K1, K2 (muss Q1, Q2 heißen) mit seinen Kontakten wird für die Verarbeitung der Signale der Taster verwendet. Ausgabe: Die Lampen H1, H2 zeigen an, ob die Verarbeitung funktioniert, indem sie leuchtet. Die Öffnerkontakte 11 - 12 von K1 und K2 sind für die Schützverriegelung und wenn z. B. das Schütz K1 angezogen ist, öffnet sich der Öffnerkontakt von K1 und verhindert einen geschlossen Stromkreis zum Schalten von K2.

Verriegelungen in Steuerungen

Aufbau Schützverriegelung

Die Abbildung zeigt die Schützschaltung im ausgeschalteten Zustand. Die Schaltung wurde im Vergleich zur Selbsthaltung, eine weitere Möglichkeit zum Schalten einer weiteren Lampe erweitert. Eingabe: Die Taster S1, S2 und S3 übernimmen in diesem Fall die Eingabe Verarbeitung: Die Schütze K1, K2 (muss Q1, Q2 heißen) mit seinen Kontakten wird für die Verarbeitung der Signale der Taster verwendet. Ausgabe: Die Lampen H1, H2 zeigen an, ob die Verarbeitung funktioniert, indem sie leuchtet. Die Öffnerkontakte 11 - 12 von K1 und K2 sind für die Schützverriegelung und wenn z. B. das Schütz K1 angezogen ist, öffnet sich der Öffnerkontakt von K1 und verhindert einen geschlossen Stromkreis zum Schalten von K2.

Verriegelungen in Steuerungen

Funktionsweise Schützverriegelung

Die nebenstehende Abbildung zeigt die Schaltung im aktiven Zustand. Wird der Taster S1 betätigt, geht das Schütz K1 (Q1) in Selbsthaltung und die Lampe H1 leuchtet. Sofern der Taster S3 betätigt wird kann das Schütz K2 nicht in Selbsthaltung gehen, da der Öffnerkontakt von K1 über dem Schütz K2 den Stromkreis geöffnet ist, solange K1 in Selbsthaltung ist. Ein direktes Umschalten der Lampen ist nicht möglich, es muss die Anlage erst über den Taster S2 ausgeschaltet werden. Merke: Eine Schützverriegelung verhindert ein unbeabsichtigtes Zuschalten von Anlagenteilen, die nicht eingeschaltet sein dürfen

Verriegelung in Steuerungen

Video

Dieses Video zeigt die Erweiterung einer Schützschaltung mit Selbsthaltungg, um die Schützverriegelung

Quiz: Was weiß ich?

Endlich mein Wissen testen!

Quiz 1/4

13 -14

12 - 14

11 - 12

Quiz 2/4

es gibt keinen Tippbetrieb

das Schütz geht in Selbsthaltung, wenn der Taster gedrückt wird

das Schütz ist solange angezogen, wie der Taster gedrückt ist

Quiz 3/4

Schaltung mit Tippbetrieb

Schaltung mit Selbsthaltung

Schaltung mit Tasterverriegelung

Quiz 4/4

Bei einem aktiven Schütz, kann ein weiteres Schütz mit Verriegelung nicht eingeschaltet werden

Bei einem aktiven Schütz, kann jedes weitere Schütz eingeschaltet werden

Was passiert bei einer Verriegelung von Schützen

Bei einem aktiven Schütz ist es nicht mehr möglich, die Steuerung auszuschalten

Quiz

Good work!

Quiz

Wrong!

Ein kleiner Einstieg in die Thematik
