mobilite lithosphere TP1

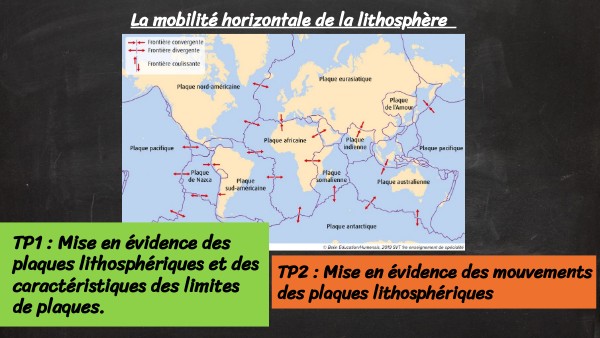

La mobilité horizontale de la lithosphère

TP1 : Mise en évidence des plaques lithosphériques et des caractéristiques des limites de plaques.

TP2 : Mise en évidence des mouvements des plaques lithosphériques

La mobilité horizontale de la lithosphère TP1 : Mise en évidence des plaques lithosphériques et des caractéristiques des limites de plaques.

activité 1

activité 2

tout

plaques

seismes

Carte

volcans

Visite virtuelle des 3 types de limites de plaques

coupe zone Andes

sismiques 1

Caractéristiques des limites de plaques

sismiques 2

Roches

volcans

Reliefs

Thermiques

visite virtuelle

données sismiques1 : profondeurs des foyers

voir vos coupes pour résultats complémentaires

données sismiques2 : mécanismes au foyer

données sismiques2 : mécanismes au foyer

données thermiques

coupe zone Andes

reliefs

volcans

Roches

les numéros correspondent à des roches voir page suivante

roche E

roche C

roche A

roche B

roche F

roche D

Tableau feuille TP suite à remplir partie notée

Magnétiques

Points Chauds

Sédiments

passés

TP2 : Mise en évidence des mouvements des plaques lithosphériques

actuels

GPS

Points chauds 1/5

Points chauds 2/5

question 1 et 2

Points chauds 3/5

Points chauds 4/5

question 3

Résumé " argument de la mobilité des plaques: les points chauds

Définition d'un point chaud à partir des données de tomographie sismique. (argumentation)

• Un point chaud est une zone de remontée du matériel mantellique chaud provenant de la profondeur (de la limite manteau/noyau). On qualifie cette remontée de matériel de "panache mantellique".
• Un volcan actif est observable à la surface à l'aplomb (au dessus) du point chaud.
• Explication : A proximité de la surface, la chaleur apportée par le panache mantellique provoque la fusion partielle de péridotite qui forme du magma à l’origine d’une activité volcanique.

Observation : Exemple des volcans de l’archipel d’Hawaï.

• L'archipel d'Hawaï est formé par un alignement volcanique situé en domaine océanique en dehors d'une frontière de plaque --> volcanisme intraplaque. Le volcanisme est de type effusif (écoulement de magma)
• Les volcans sont alignés et seul un volcan est actif, les volcans éteints ont un âge croissant à partir du volcan actif actuellement. Ces volcans résultent d'un point chaud.

Mise en relation des âges des volcans avec volcanisme de point chaud (argumentation mobilité des plaques)

• Le point chaud est considéré fixe au cours des temps géologiques. Le volcan actif est celui situé au dessus du point chaud, les autres volcans sont éteints ce qui montre que la plaque s’est déplacée au dessus du point chaud.

Exploitation des données pour calculer la vitesse et la direction du déplacement de la plaque

• On observe deux trajectoires :
• ligne globalement Nord Sud entre Jimmu 65 mA (millions d'années) et Yuriaku (44 mA) qui montre un déplacement de la plaque vers le Nord, la distance entre les deux volcans est de ???? ce qui donne une vitesse de ????
• ligne globalement Nord Ouest - Sud Est entre Yuriaku (44 mA) et Hawaï (0 mA) qui montre un déplacement de la plaque vers l'ouest, la distance entre les deux volcans est de ???? ce qui donne une vitesse de ????

Points chauds 5/5

Entrainement au logiciel tectoglob3D

Tableur

Données sédimentaires 1/4

Données sédimentaires 2/4

L'épaisseur des sédiments augmente avec l'éloignement à la dorsale, l'âge donné sur les cartes est toujours celui des sédiments au contact des basaltes

Données sédimentaires 3/4

question fiche

résultats à utiliser

Données sédimentaires 4/4

logiciel tectoglobe3D

Données magnétiques 1/5

Voir la vidéo pour avoir quelques informations sur le magnétisme terrestre et comprendre les données à utiliser.

Données magnétiques 1/5

observez les anomalies avec tectoglob 3D

La "peau de zèbre"

Données magnétiques 2/5

Basaltes et magnétisme

Le magnétisme terrestre

Données magnétiques 3/5

Données magnétiques 4/5

Données magnétiques 5/5

Données GPS

Données GPS

Données GPS

Données GPS
