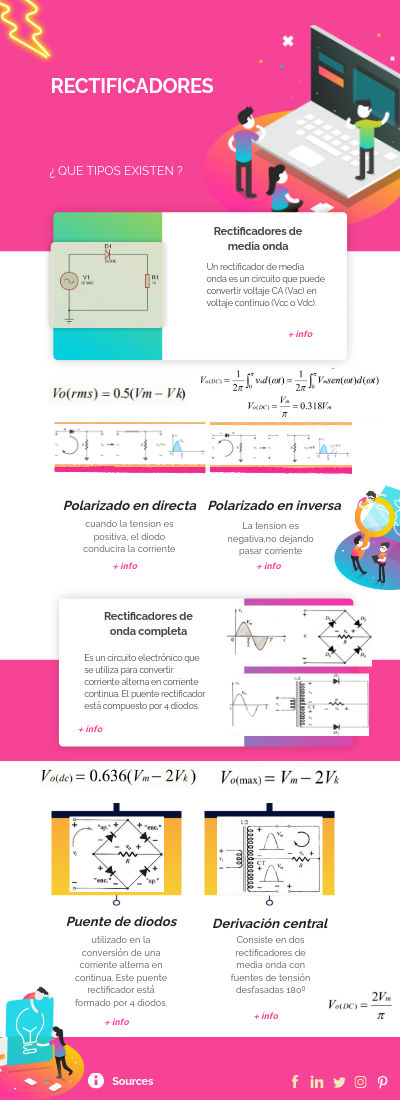

RECTIFICADORES

¿ QUE TIPOS EXISTEN ?

Rectificadores de media onda

Un rectificador de media onda es un circuito que puede convertir voltaje CA (Vac) en voltaje continuo (Vcc o Vdc).

+ info

Polarizado en directa

Polarizado en inversa

cuando la tension es positiva, el diodo conducira la corriente

La tension es negativa,no dejando pasar corriente

+ info

+ info

Rectificadores de onda completa

Es un circuito electrónico que se utiliza para convertir corriente alterna en corriente continua. El puente rectificador está compuesto por 4 diodos.

+ info

Puente de diodos

Derivación central

utilizado en la conversión de una corriente alterna en continua. Este puente rectificador está formado por 4 diodos.

Consiste en dos rectificadores de media onda con fuentes de tensión desfasadas 180º

+ info

+ info
