ardublock

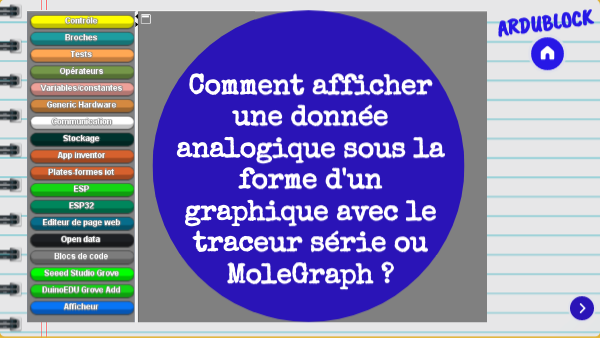

Comment afficher une donnée analogique sous la forme d'un graphique avec le traceur série ou MoleGraph ?

ardublock

Pour afficher une valeur analogique sous le forme d'un graphique, il faut utiliser le bloc "Communication"

ardublock

Puis, on utilise le bloc "Molegraph" ou "Traceur série". A travers ces blocs, il vous sera possible d'afficher la valeur d'une donnée analogique (on peut afficher jusqu'à 8 données)

ardublock

Bloc Molegraph à utiliser...

Dans cet exemple, nous envoyons les valeurs d'un capteur de distance sur le canal 1.

Bloc Traceur série à utiliser...

ardublock

Il faut ensuite aller dans outils et lancer "Molegraph" ou "Traceur série" en fonction du bloc utilisé dans Ardublock.

Avec MoleGraph...

ardublock

On peut paramétrer les axes, il faut ensuite cliquer sur "Start" pour commencer l'affichage des mesures

On pourra noter que Molegraph permet de sauvegarder le graphique de données, ce que ne fait pas le Traceur série

ardublock

ardublock

Avec le Traceur série...

Pas de paramétrages possibles pour le traceur série
