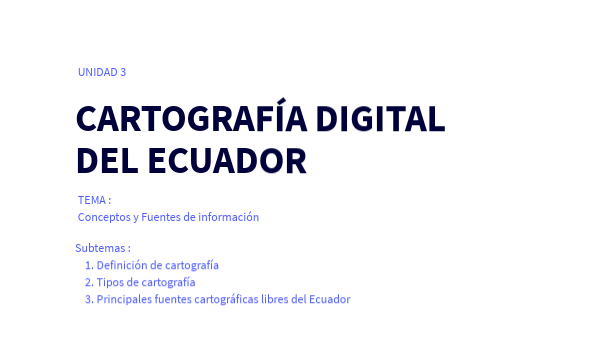

UNIDAD 3
CARTOGRAFÍA DIGITAL DEL ECUADOR
TEMA : Conceptos y Fuentes de información
Subtemas :
- Definición de cartografía
- Tipos de cartografía
- Principales fuentes cartográficas libres del Ecuador
Definición de cartografía
La cartografía (del griego χάρτις, chartis = mapa, y γραφειν, graphein = escrito) es la ciencia que se encarga del estudio y de la elaboración de los mapas geográficos, territoriales y de diferentes dimensiones lineales y demás. Por extensión, también se denomina cartografía a un conjunto de documentos territoriales referidos a un ámbito concreto de estudio.
Definición de cartografía
La ICA - The International Cartographic Association la define como "el conjunto de estudios y operaciones científicas y técnicas que interviene en la formación o análisis de los mapas, modelos en relieve y globos, que representen la tierra o parte de ella, o cualquier parte del universo". Hoy en día está comúnmente aceptado que la CARTOGRAFIA no es exclusivamente ciencia y técnica, sino que también tiene un componente de arte.
El Proceso Cartográfico :
Se sustenta en el diseño, producción y uso de un mapa como forma de comunicación y se compone en 4 etapas:
- Recogida de los datos.
- Manipulación y generalización de los datos para diseñar y construir el mapa.
- Visualización del mapa.
- Interpretación de la información.
Tipos de cartografía
La cartografía se divide en dos grandes categorías: cartografía base también conocida como cartografía general y cartografía temática.
Cartografía Base
- Representa el tipo de mapaque originalmente era el objeto principal de la cartografía, cuando lo primordial era recogercon precisión qué había sobre la Tierra, documentando a través del documento cartográfico las características físicas de esta.
- Este tipo de cartografíarequiere de medidas precisas y se basa fundamentalmente en el trabajo de la topografía para obtener la información necesaria que posteriormente se plasma sobre el mapa.
Cartografía Temática
- Se centra en la representaciónde un tema concreto (una variable espacial dada)
- Pudiendo ser esta de cualquier índole:física, social, política, cultural, turística etc.
- Se excluyen de la lista de esos temas posibles a los puramente topográficos, que constituyen el objeto de la cartografía base.
Los tipos de información y su representación
- La información geográfica puede ser de tipo numérico
- Se divide en los tipos nominal, ordinal, intervalosy razones.
- Representan información cualitativa
Representación de la información nominal para los distintos tipos de elementos geométricos.
Los tipos de información y su representación
- La información geográfica puede ser de tipo alfanumérico
Utilización de las variables visuales según el tipo de información.
Canevás. Nos indica dónde dentro de la superficie terrestre se encuentra aquello que el mapa representa, y provee la referenciageográfica para sus elementos.
Nombre o título. Imprescindible para conocer qué información muestra el mapa.
Elementos del mapa.Composición
Autor. La persona u organismo que ha creado el mapa debe aparecer indicada en algún punto de este.
El mapa no es solo lo que se deriva de la representaciónde la información geográfica y susimbolización, sino un conjunto de elementos dispuestos de forma óptima
Leyenda. Aunque se ha de tratar de utilizar una simbología lo más expresiva posible, no toda la información puede incorporarse en el mapa, y es necesario acompañarlo de una leyenda.
Otra información sobre el mapa. Por ejemplo, la relativa al sistema de referencia empleado o la fecha de su creación, entre otras.
Escala. Debe indicarse tanto de formanumérica como gráfica, de modo que puedan realizarse cálculos y estimar visualmente distancias entre puntos dados del mapa.
Localizador. Provee un elemento visual para situar el mapa en un contexto geográfico más amplio, de modo similar al canevás.
Elementos del mapa.Composición
Norte. Aunque habitualmente se presupone la orientación Norte-Sur, no siempre ha de ocurrir así, y una aguja apuntando al norte o una rosa delos vientos sirve para aclarar la orientación del mapa.
El mapa no es solo lo que se deriva de la representaciónde la información geográfica y susimbolización, sino un conjunto de elementos dispuestos de forma óptima
Mapas de detalle. Cuando resulta necesario mostrar una cierta zona del mapa con mayor detalle y a una escala mayor, se puede incluirun mapa correspondiente a esa zona como un enclavado dentro del mapa principal.
Elementos del mapa
Elementos del mapa
Principales fuentes cartográficas libres del Ecuador
La cartografía se divide en dos grandes categorías: cartografía base también conocida como cartografía general y cartografía temática.
CARTOGRAFÍA BASE:
Instituto Geográfico Militar - IGM es la entidad oficial que genera la información base y desde el año 2010 esta información se encuentra de libre acceso. Para descargar información desde el Geoportal del IGM http://www.geoportaligm.gob.ec/portal/ se da clic en el enlace del Geoportal en esta sección ir a Geo Descargas e ingresar a Cartografía Libre Acceso. Se deberá completar el formulario de “Registro de Información”. Se puede acceder a cartografía base a tres escalas, 1:1´000.000; 1:250.000; y 1:50.000
CARTOGRAFÍA TEMÁTICA:
Click Aquí
INEC Instituto Nacional de Estadísticas y Censos, contiene cartografía estadística con un geoportal que dispone :
- Una Geodatabase en formato SHP/GDB
- Cartografía Temática
- Cartografía Digital - PDF
- Cartografía Histórica
- Clasificador Geográfico Digital - DPA (División Política Administrativa)
- Enlance IDE (Infraestructura Datos Epaciales) Nacional
www.inec.gob.ec Por ahora se encuentra en mantenimiento - Febrero 2021
Click Aquí
CARTOGRAFÍA TEMÁTICA:
El Sistema Nacional de Información (SNI), en su pantalla principal en el botón Sistemas de Información y Enlances de Interés algunos archivos posibles a descargar. http://sni.gob.ec
Click Aquí
https://sni.gob.ec/sistemas-de-informacion/
CARTOGRAFÍA TEMÁTICA:
El Sistema Nacional de Información (SNI), en el menú Información Geográfica se encontrará toda una base de Archivos de Información Geográfica a descargar en diferentes temáticas y escalas http://sni.gob.ec
https://sni.gob.ec/coberturas
CARTOGRAFÍA TEMÁTICA:
Ministerio del Agua y Ambiente, dentro de su Sistema Único de Información Ambiental SUIA contiene un mapa interactivo del cual se puede bajar los siguientes archipos shp:
- Infraestructura de Industria y Servicios
- Sistema Nacional Monitoreo de Bosques
- Demarcación
- Gestión Ambiental
- Hidrografía y Oceanografía
http://suia.ambiente.gob.ec/
