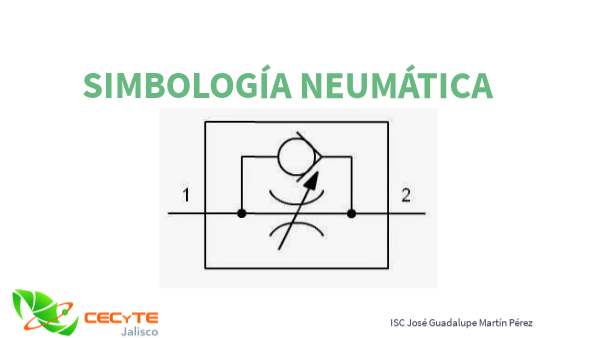

SIMBOLOGÍA NEUMÁTICA

ISC José Guadalupe Martín Pérez

Índice

1. Conexiones

2. Medición y mantenimiento

3. Compresores

4. Mecanismos (Actuadores)

5. Válvulas direccionales

6. Accionamientos

7. Válvulas de bloqueo, flujo y presión

1. Conexiones

Escape con rosca.

Unión de tuberías.

Silenciador.

Cruce de tuberías.

Acople rápido sin retención, acoplado.

Fuente de presión, hidráulica, neumática.

Acople rápido con retención, acoplado.

2. Medición y mantenimiento

Lubricador

Manómetro.

Filtro

Unidad de mantenimiento, símbolo general.

Unidad de mantenimiento. Gráfico simplificado.

Válvula de control de presión

Caudalímetro

3. Compresores

Compresor para aire comprimido.

Depósito.Símbolo general.

Depósito neumático.

4. Mecanismos

Cilindro de simple efecto, retorno por muelle.

Cilindro de doble efecto, vástago simple.

Cilindro de simple efecto, carrera por resorte (muelle), retorno por presión de aire.

Cilindro de doble efecto, doble vástago.

Cilindro de doble efecto, vástago telescópico.

5. Valvulas direccionales

Válvula 3/2 en posición normalmente abierta.

Válvula 2/2 en posición normalmente cerrada.

Válvula 5/2.

Válvula 4/2.

Válvula 4/3 en posición neutra normalmente cerrada.

6. Accionamientos

control manual

Mando manual en general

Mando por palanca

Botón pulsador

Mando por pedal

Mando con bloqueo

control mecánico

Rodillo escamoteable, accionamiento en un sentido

Rodillo palpador

Palpador

Muelle

control eléctrico

control neumático

Control combinado por electroválvula y válvula de pilotaje.

Mando electromagnético con una bobina

Presurizado neumático.

Mando por presión.

7. Válvulas de bloqueo, flujo y presion

Válvula de escape rápido. Válvula antirretorno.

Válvula O (OR). Selector.

Válvula de bloqueo (antirretorno).

Válvula estranguladora unidireccional. Válvula antirretorno de regulación regulable en un sentido

Válvula estranguladora doble, antirretorno con regulador de caudal doble con conexión instantánea.

Válvula Y (AND).

Orificio calibrado. El primer símbolo es fijo, el segundo regulable.

Estrangulación. El primer símbolo es fijo, el segundo regulable.
