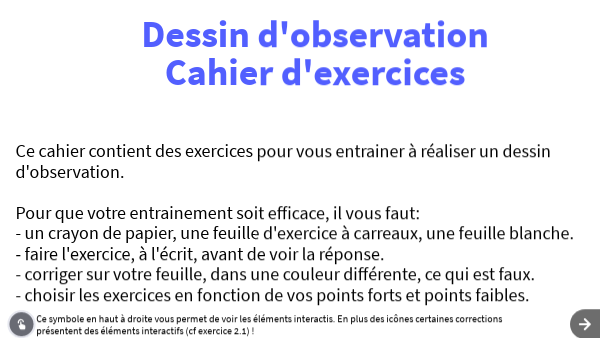

Dessin d'observation Cahier d'exercices

Ce cahier contient des exercices pour vous entrainer à réaliser un dessin d'observation. Pour que votre entrainement soit efficace, il vous faut: - un crayon de papier, une feuille d'exercice à carreaux, une feuille blanche. - faire l'exercice, à l'écrit, avant de voir la réponse. - corriger sur votre feuille, dans une couleur différente, ce qui est faux. - choisir les exercices en fonction de vos points forts et points faibles.

Ce symbole en haut à droite vous permet de voir les éléments interactis. En plus des icônes certaines corrections présentent des éléments interactifs (cf exercice 2.1) !

Critères de reussites

-> Je représente les données sous la forme d'un dessin d'observation 1- Le dessin et les légendes sont clairement et proprement représentés. 2- Les éléments attendus sont présents, correctement représentés, et correctement légendés. 3- Le titre est présent et complet. 4- L'échelle est présente et est proche de la réalité.

->Je représente les données sous la forme d'un dessin d'observation

Exercice 0.0: Lame de poumon.

Exercice 0.1: Lame d'intestin grèle

Exercice 0.2: Lame de tissu graisseux.

Temps: 25 minutes

Exercice 0.0:

Dessin d'observation

A partir des documents ci-dessous réaliser un dessin d'observation d'une alveole pulmonaire.

Schéma d'une alvéole pulmonaire, ici les vaisseaux sanguins sont représentés comme "vides" (en blanc). Sur la lame ce n'est pas toujours le cas, il peut y avoir une hématie (= globule rouge) dans l'artériole ( = petit vaisseau sanguin), qui ne possède pas de noyau.Source: site SVT lycée Franco-Hondurien

Lame d'alvéoles pulmonaires, coloration Hématoxyline et éosine(cytoplasme coloré en rose, noyau en violet), grossissement x 100.Source: site internet Histhologie et pathologie des organes.

Exercice 0.0:

Correction

Dessin d'observation

Temps: 25 minutes

Exercice 0.1:

Dessin d'observation

A partir des documents ci-dessous réaliser un dessin d'observation de l'épithélium de l'intestin grèle.

Un epithelium est un type de tissu caractérisé par des cellules jointives qui reposent sur une lame basale (= Matrice ExtraCellulaire), non visible au microscope optique.

Dans le cas de l'épithelium de la paroi du tube digestif il s'agit d'un épithelium de revêtement, c'est à dire d'un epithélium qui sépare le milieu intétieur cellulaire du milieu extérieur: la lumière du tube digestif. Ses cellules épithéliales sont cylindriques, car plus hautes que larges, et orientée: le noyau est situé vers le milieu intérieur, et elles possèdent une "bordure en brosse" vers la lumière du tube digestif.

Lame de la paroi de l'intestin grèle, coloration Hématoxyline et éosine(cytoplasme coloré en rose, noyau en violet), grossissement x 250.Source: site internet Histhologie et pathologie des organes.

Explication sur l'épithélium du tube digestifSource image: wikipedia

Exercice 0.1:

Correction

Dessin d'observation

Temps: 25 minutes

Exercice 0.2:

Dessin d'observation

A partir des documents ci-dessous réaliser un dessin d'observation de cellules du tissu adipeux blanc (=graisse), les adipocytes.

Schéma d'un adipocyte. NB: Les mitochondries des cellules ne sont généralement pas vivibles à l'oeil nu. Le cytoplasme des adypocytes est peu vivible à cause de la goutelette de graisse le poussant sur la membrane plasmique de la cellule. Source image: site académique de Dijon

Lame d'un tissu adipeux blanc de souris en coupe transversale, coloration Hématoxyline et éosine(cytoplasme coloré en rose, noyau en violet, graisse non colorée)Source: codexvirtualis.fr

Exercice 0.2:

Correction

Dessin d'observation

1- Le dessin et les légendes sont clairement et proprement représentés.

Dessin

Légendes

Exercice 1.1

Exercice 1.4:

Exercice 1.2

Exercice 1.5:

Exercice 1.6:

Exercice 1.3

Temps: 5 minutes

Exercice 1.1:

Dessin et légendes

A partir de vos connaissances, repérer et noter ce qui est réussi et ce qui est à retravailler dans les dessins d'observation ci-dessous.

Observation microscopique cellule buccale Source: site académie Dijon

Dessin 1

Dessin 2

Exercice 1.1:

Correction

Dessin et légendes

Dessin 1

Dessin 2

Temps: 5 minutes

Exercice 1.2:

Dessin et légendes

Réaliser un dessin de la cellule présentée ci-dessous.

Source: site Forum national SVT

Exercice 1.2:

Correction

Dessin et légendes

Temps: 5 minutes

Exercice 1.3:

Dessin et légendes

Réaliser un dessin de cellules graisseuses (adipocytes) présentées ci-dessous.

Source: Atlas de biologie animale, tome 2

Exercice 1.3:

Correction

Dessin et légendes

Temps: 5 minutes

Exercice 1.4:

Dessin et légendes

A partir de vos connaissances, repérer et noter ce qui est réussi et ce qui est à retravailler dans les légendes des dessins d'observation ci-dessous.

Dessin 2

Dessin 1

Exercice 1.4:

Correction

Dessin et légendes

Dessin 1

Dessin 2

Temps: 5 minutes

Exercice 1.5:

Dessin et légendes

Légender clairement et proprement le dessin d'observation de bactérie ci-dessous.

Légendes attendues: - bactérie - cytoplasme - membrane plasmique (non visible à cette échelle, à ne pas représenter). - paroi: les bactéries possèdent une paroi composées de molécules différentes des parois des cellules végétales. NB: les bactéries sont des organismes procaryotes, elles ne possèdent pas de noyau, l'ADN est libre dans le cytoplasme.

Exercice 1.5:

Correction

Dessin et légendes

Temps: 5 minutes

Exercice 1.6:

Dessin et légendes

Légender de nouveau ce dessin d'observation en organisant cette fois-ci les légendes.

Exercice 1.6:

Correction

Dessin et légendes

2- Les éléments attendus sont présents, correctement représentés, et correctement légendés.

Les cellules

Les tissus

Exercice 2.1

Exercice 2.4:

Exercice 2.2

Exercice 2.5:

Exercice 2.3

Temps: 5 minutes

Exercice 2.1:

Elements attendus

A partir de vos connaissances, repérer et noter ce qui est réussi et ce qui est à retravailler dans la représentation et les légendes des éléments attendus.

Observation microscopique cellule buccale Source: site académie Dijon

Exercice 2.1:

Correction

Elements attendus

Observation microscopique cellule buccale Source: site académie Dijon

Temps: 10 minutes

Exercice 2.2:

Elements attendus

A partir de vos connaissances, dessiner et légender des cellules de mue de triton.

Lame de mue de triton observée à plat, colorée à l'Hématoxyline (noyau en violet).Source: site laboratoire nublat

Exercice 2.2:

Correction

Elements attendus

Temps: 10 minutes

Exercice 2.3:

Elements attendus

Avec vos connaissances, dessiner et légender ces cellules épithéliales des trompes de Fallope

Cellules de l'épithélium de la trompe utérine, colorée à l'Hématoxyline (noyau en violet) et l'Eosine (cytoplasme en rose) Source: site Atlas d'Histologie humaine et animaleL'epithelium des trompes est constitué de deux types de cellules. Des cellules avec des cils, orientés vers la lumière des trompes, qui participent au déplacement de l'ovule dans les trompes.Des cellules sans cils, qui produisent du mucus pour faciliter le déplacement de l'ovule dans les trompes.

Exercice 2.3:

Correction

Elements attendus

Temps: 15 minutes

Exercice 2.4:

Elements attendus

A l'aide des documents ci dessous "dessiner" (schématiser) et légender les parois des trompes de Fallope.

Replis de la trompe utérine de jument, colorée à l'Hématoxyline (noyau en violet) et l'Eosine (cytoplasme en rose) Source: site Atlas d'Histologie humaine et animaleNous observons une trompe utérine de jument. La trompe utérine est un organe où il y a de nombreux replis de la paroi. Cette paroi est constituée de cellules épithéliales en contact avec la lumière. On les reconnait car les cellules sont jointives, donnant l'impression de noyaux alignés. Elles sont aussi pour la majorité ciliées, c'est à dire que la membrane plasmique vers la lumière possède des cils que l'on distingue comme une bordure plus foncée. Le tissu sous jaccent au tissu epithélial, est un tissu conjonctif, où l'on distingue des cellules non jointives avec des fibres jaunâtres.

Exercice 2.4:

Correction

Elements attendus

Temps: 15 minutes

Exercice 2.5:

Elements attendus

A l'aide des documents ci dessous "dessiner" (schématiser) et légender une artère.

Coupe transversale d'artère de gros diamètre, colorée à l'Hématoxyline (noyau en violet) et l'Eosine (cytoplasme en rose) Source: site nirgal.net (lame) ; site futura science (schéma)

Exercice 2.5:

Correction

Elements attendus

3- Le titre est présent et complet.

Exercice 3.1

Exercice 3.4:

Exercice 3.2

Exercice 3.5:

Exercice 3.6:

Exercice 3.3

Temps: 5 minutes

Exercice 3.1:

Titre

A partir de vos connaissances donner les composantes obligatoires du titre d'un dessin d'observation.

Exercice 3.1:

Correction

Titre

Temps: 5 minutes

Exercice 3.2:

Titre

A partir de vos connaissances, repérer et noter ce qui est réussi et ce qui est à retravailler dans les titres de dessin d'observation ci-dessous.

Lame d'une coupe de pancréas humain, grossissement x40Source: site Histologie et Pathologie des organes

Source: Atlas de biologie animale, tome 2

Titre: Coupe de pancréas observée au microscope optique (G: x40)

Titre: Dessin d'observation de cou de souris observée au microscope optique.

Exercice 3.2:

Correction

Titre

Lame d'une coupe de pancréas humain, grossissement x40Source: site Histologie et Pathologie des organes

Source: Atlas de biologie animale, tome 2

Titre: Dessin d'observation de cou de souris observée au microscope optique.

Titre: Coupe de pancréas observée au microscope optique (G: x40)

Temps: 5 minutes

Exercice 3.3:

Titre

Donner le titre du dessin d'observation fait à partir de la lame ci dessous.

Replis de la trompe utérine de jument, colorée à l'Hématoxyline (noyau en violet) et l'Eosine (cytoplasme en rose) Source: site Atlas d'Histologie humaine et animale

Exercice 3.3:

Correction

Titre

Titre: Dessin d'observation des replis de la trompe utérine de jument, observée au microscope optique et colorée à l'Hématoxyline et l'Eosine.

(G = ?)

Temps: 5 minutes

Exercice 3.4:

Titre

Donner le titre du dessin d'observation fait à partir de la lame ci dessous.

Cellules de l'épithélium de la trompe utérine, colorée à l'Hématoxyline (noyau en violet) et l'Eosine (cytoplasme en rose) Source: site Atlas d'Histologie humaine et animale

Exercice 3.4:

Correction

Titre

Titre: Dessin d'observation des cellules de l'épithélium de la trompe utérine, observée au microscope optique et colorée à l'Hématoxyline et l'Eosine.

(G = ?)

Temps: 5 minutes

Exercice 3.5:

Titre

Donner le titre du dessin d'observation fait à partir de la lame ci dessous.

Coupe transversale d'artère de gros diamètre, colorée à l'Hématoxyline (noyau en violet) et l'Eosine (cytoplasme en rose) Source: site nirgal.net (lame)

Exercice 3.5:

Correction

Titre

Titre: Dessin d'observation d'une coupe transversale d'artère de gros diamètre, observée au microscope optique et colorée à l'Hématoxyline et l'Eosine.

(G = ?)

Temps: 5 minutes

Exercice 3.6:

Donner le titre du dessin d'observation fait à partir de la lame ci dessous.

Titre

Source: site Forum national SVT

Exercice 3.6:

Correction

Titre

Titre: Dessin d'observation d'un neurone dissocié de la moëlle épinière, observé au microscope optique sur fond claire et coloré au bleu de méthylène.

(G = x 250)

4- L'échelle est présente et approche la réalité.

Exercice 4.1

Exercice 4.4:

Exercice 4.2

Exercice 4.5:

Exercice 4.6:

Exercice 4.3

Temps: 5 minutes

Exercice 4.1:

Echelle

D'après vos connaissance donner une formule faisant le lien entre l'échelle et le grossissement

Exercice 4.1:

Correction

Echelle

Taille de l'objet sur le dessin = Grossissement x Taille réelle de l'objet

Temps: 10 minutes

Exercice 4.2:

A partir de l'échelle de la lame ci-dessous donner: - la taille (longueur) sur le dessin d'une cellule de mue de trion- la taille (longueur) réelle d'une cellule de mue de triton

Echelle

Lame d'un tissu adipeux blanc de souris en coupe transversale, coloration Hématoxyline et éosine(cytoplasme coloré en rose, noyau en violet, graisse non colorée)Source: codexvirtualis.fr

Exercice 4.2:

Correction

Echelle

Taille de l'objet sur le dessin -> mesurer à la règle la taille de l'objet. Taille réelle de l'objet -> mesurer à la règle la taille de la barre d'échelle. -> faire un produit en croix pour obtenir la taille réelle de l'objet.

Exemple: taille de la cellule sur le dessin = 5cm -> taille réelle de la cellule = ?taille de la barre sur le dessin = 2cm -> taille réelle de la barre = 20µm(taille de la cellule sur le dessin x taille réelle de la barre) / taille de la barre sur le dessin = ( 50 x 0.02 ) / 20= 0.05 mm = 50 µm

Temps: 10 minutes

Exercice 4.3:

A partir de l'échelle de la lame ci-dessous donner: - la taille (longueur) sur le dessin d'une cellule de mue de trion- la taille (longueur) réelle d'une cellule de mue de triton - le grossissement utilisé pour observer ces cellules.

Echelle

Cellules de l'épithélium de la trompe utérine, colorée à l'Hématoxyline (noyau en violet) et l'Eosine (cytoplasme en rose) Source: site Atlas d'Histologie humaine et animale

Exercice 4.3:

Correction

Echelle

Taille de l'objet sur le dessin -> mesurer à la règle la taille de l'objet. Taille réelle de l'objet -> mesurer à la règle la taille de la barre d'échelle. -> faire un produit en croix pour obtenir la taille réelle de l'objet.Grossissement = Taille de l'objet sur le dessin / Taille réelle de l'objet

Exercice 4.4:

Temps: 10 minutes

Echelle

A partir du grossissement suivant tracer une échelle qui pourrait être mise sur un dessin d'observation de cette lame.

Cellule nerveuse dissociée, moëlle épinièreObjectif = x250Source: site Forum national SVT

Exercice 4.4:

Correction

Echelle

1. Tracer une barre de 1 ou 2 cm sur votre dessin
2. Calculer la taille réelle d'une barre de 1 ou 2 cm sur le dessin (dans ce cas ci, la photo)

Exercice 4.5:

Temps: 10 minutes

Echelle

A partir du grossissement suivant tracer une échelle qui pourrait être mise sur un dessin d'observation de cette lame.

Source: Atlas de biologie animale, tome 2

Exercice 4.5:

Correction

Echelle

1. Tracer une barre de 1 ou 2 cm sur votre dessin
2. Calculer la taille réelle d'une barre de 1 ou 2 cm sur le dessin (dans ce cas ci, la photo)

Exercice 4.6:

Temps:10 minutes

Echelle

A partir du grossissement suivant tracer une échelle qui pourrait être mise sur un dessin d'observation des deux lames ci dessous.

Source: Atlas de biologie animale, tome 2

Exercice 4.6:

Correction

Echelle

1. Tracer une barre de 1 ou 2 cm sur votre dessin
2. Calculer la taille réelle d'une barre de 1 ou 2 cm sur le dessin (dans ce cas ci, la photo)
