Tema 1 Pérdidas de carga Arranque + Map

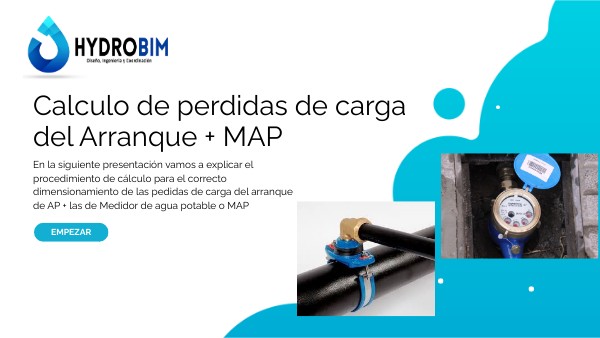

Calculo de perdidas de carga del Arranque + MAP

En la siguiente presentación vamos a explicar el procedimiento de cálculo para el correcto dimensionamiento de las pedidas de carga del arranque de AP + las de Medidor de agua potable o MAP

EMPEZAR

Introducción

Para calcular correctamente el arranque de agua potable debemos conocer el material que se va a emplear en la instalación, tipo de conexión, tuberias y longitud total instalado. una vez teniendo esta informacion realizamos el procedimiento de calculo mediante formla mencionada en la Nch 2485, es un metodo muy simpre para determinar rapidamente este valor para posteriormnte sumarlo con las pedidas de carga del MAP

+ info

Cálculo de pedidas de cargas arranque + MAP

Estamos preparados para determinar las pedidas de carga de arranque de agua potable. El metodo a emplear el por la formula mencionada en NCH 2485 llamada :

+ info

Ejemplo 1

Determinemos la pedidas de cargas del arranque de agua potable cuyo diametro propuesto es de 19mm y su caudal es de 43,8 lts/min y longitud es de 5 metros hasta el MAP de la propiedad, es un arranque corto por lo que la matriz informada en factibilidad se encuentra en acera a un costado de la vivienda.El material a emplear es de HDPE PN 10.

D=Int. 21mm

Q= 43,8 lts/min D= 21mm

Resultados:

J = 1,31 mca

J = 0,26 mca/m * 5m

Resultados.

Perdida de carga total arranque + MAP

Perdida de carga arranque

J total= 4,01 mca

J = 1,31 mca

Perdida de carga Map

ok ya que es menor a 5 mca.

J map= 2,7 mca

¡Muchas gracias!

Dudas y consultas favor comentar la presentación para poder contribuir a mejorar nuestros servicios.
