Piani in Proiezioni Ortogonali

Rappresentazione di piani in Proiezioni Ortogonali

Come si rappresentano i piani in Proiezioni Ortogonali

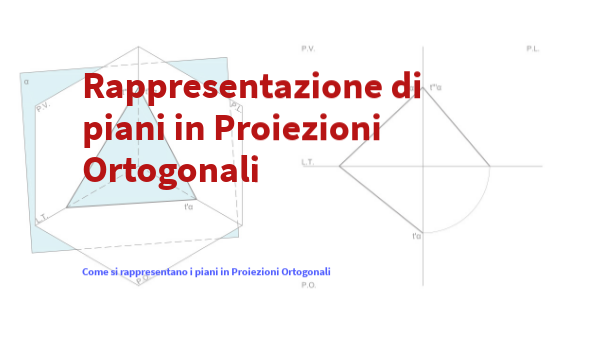

Rappresentazione di un piano genericamente inclinato mediante le sue tre tracce

Le tracce del piano

• Un piano si rappresenta in Proiezioni Ortogonali mediante le sue tracce: t' , t'', t'''.
• Le tracce del piano sono rette determinate dall'intersezione del piano stesso con i piani di proiezione P.O., P.V. e P.L.:

t' è l'intersezione del piano con il P.O.t'' è l'intersezione del piano con il P.V. t''' è l'intersezione del piano con il P.L.

Rappresentazione di un piano orizzontale

Piano orizzontale

• Un piano orizzontale, essendo parallelo al P.O., non ha t' (intersezione con P.O.). Sono definite t'' (intersezione col P.V.) e t''' (intersezione col P.L.)
• t'' è una retta orizzontale;
• t''' è una retta orizzontale;
• t'' e t''' sono alla stessa quota da LT.

Rappresentazione di un piano verticale parallelo al P.V.

Piano verticale parallelo al P.V.

• Un piano verticale parallelo al P.V., non ha t'' (intersezione con P.V.). Sono definite t' (intersezione col P.O.) e t''' (intersezione col P.L.)
• t' è una retta orizzontale;
• t''' è una retta verticale.

Rappresentazione di un piano verticale parallelo al P.L.

Piano verticale parallelo al P.L.

• Un piano verticale parallelo al P.L., non ha t''' (intersezione con P.L.). Sono definite t' (intersezione col P.O.) e t'' (intersezione col P.L.)
• t' è una retta verticale;
• t'' è una retta verticale;
• t' e t'' sono allineate verticalmente.
