Red Eléctrica

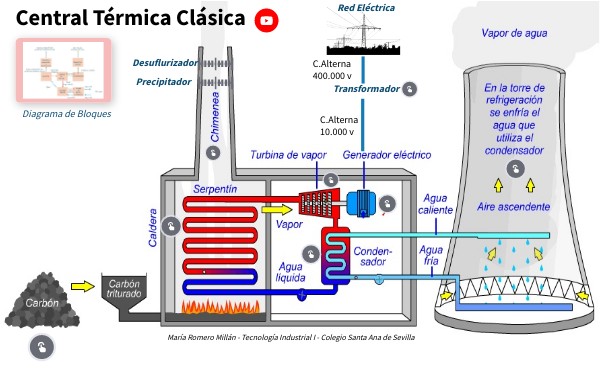

Central Térmica Clásica

Desuflurizador

C.Alterna 400.000 v

Precipitador

Transformador

Diagrama de Bloques

C.Alterna 10.000 v

GENERADOR DE VAPOR

María Romero Millán - Tecnología Industrial I - Colegio Santa Ana de Sevilla

Gases combustión sinpartículas sólidas ni azufre

Alta Tensión220.000v-400.000v

CHIMENEA precipitador + desulfurizador

TRANSFOR- MADOR

Gases combustión con partículas sólidas y tóxicas

Vapor Alta Presión

C.Alterna 10.000v

Movimiento

TURBINA DE VAPOR

TURBINA DE VAPOR

ALTERNADOR

ALTERNADOR

CALDERA

CALDERA

Vapor Baja Presión

Agua Fría

Agua

CONDEN-SADOR

TORRE DE REFRI-GERACIÓN

Agua Caliente

Río, Lago

Agua Fría

Agua Fría

Diagrama de BloquesCentral Térmica Clásica

Volver

María Romero Millán - Tecnología Industrial I - Colegio Santa Ana de Sevilla

Alternador

Transforma ENERGÍA MECÁNICA en ENERGÍA ELÉCTRICA Al girar un material conductor entre los polos de un imán se genera corriente eléctrica.

Si el circuito está siempre cerrado se genera corriente alterna, ya que cambia de sentido cada vez que gira 180º y llamamos al dispositivo ALTERNADOR

Volver

La turbina de vapor es una parte fundamental de las centrales termoeléctricas gracias al movimiento generado al paso del vapor de agua por las palas de la misma. Se transforma energía TÉRMICA en energía MECÁNICA
