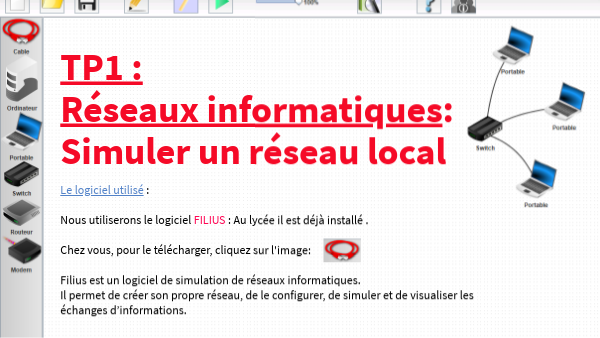

TP1 : Réseaux informatiques: Simuler un réseau local
Le logiciel utilisé :Nous utiliserons le logiciel FILIUS :
Au lycée il est déjà installé . Chez vous, pour le télécharger, cliquez sur l'image: Filius est un logiciel de simulation de réseaux informatiques.
Il permet de créer son propre réseau, de le configurer, de simuler et de visualiser les échanges d’informations.
Objectifs
- Présenter la constitution classique d'un réseau local à l'aide du logiciel Filius.
- Utiliser les commandes ping , ipconfig et TrACEROUTE
- Connecter plusieurs ordInateurs appartenant à un même réseau à l'aide de switch
- CONNECTER PLUSIEURS ORDINATEURS APPARTENANT À DEs RÉSEAUx Différents À L'AIDE DE routeur.
Connecter deux machines par un câble.
Remarque
(icône marteau)
Reliez les deux ordinateurs à l'aide d'un cable RJ45, Puis faites un clic droit pour reprendre la main.
Entrez la commande ping 192.168.0.2 afin de tester la connexion de la machine d'adresse IP 192.168.0.1 vers la machine d'adresse IP: 192.168.0.2. Validez.
Questions à répondre sur une feuille
Q1. Est-ce que la commande ping a fonctionné, c'est-à-dire, est-ce que les deux ordinateurs ont pu communiquer ? Q2. Si oui, combien y a-t-il eu de paquets échangés entre les machines ?
Q3. Testez la commande ipconfig dans le logiciel "Ligne de commande" de la machine 192.168.0.1. Retrouvez son adresse IP et son adresse Mac.
Trois ordinateurs et un switch.
Travail à faire
Réalisez le montage décrit ci-contre :
A partir du mode conception (icône marteau) :
Reliez les deux ordinateurs portables précédents (adresses IP 192.168.0.1 et 192.168.0.2) avec un autre ordinateur portable (adresse IP 192.168.0.3) à l'aide d'un switch. Testez le ping de la machine 192.168.0.1 vers la machine 192.168.0.3. Un clic droit sur un cable permet de le supprimer
Premier objectif atteint !
Enregistrez votre travail dans document/devoir/tisseur sous le nom :
tp1_trois_ordinateurs_et_un switch_nom_prenom.fls
Réseaux locaux et masques de sous- réseaux
Travail à faire
Complétez le montage précédent avec les opérations décrites ci-dessous:
- Le premier réseau local est composé des trois ordinateurs d'adresses IP : 192.168.0.1, 192.168.0.2 et 192.168.0.3 reliés au switch à renommer en "switch 1".
- Créez un deuxième réseau local, composé de 3 ordinateurs portables d'adresses IP respectives : 192.168.1.1, 192.168.1.2 et 192.168.1.3.
- Reliez ces 3 ordinateurs portables à un switch nommé "switch 2". Comment relier ces deux sous-réseaux ? Une réponse pas si bête : avec un câble entre les deux machines
Testez la commande ping de la machine 192.168.0.1 vers la machine : 192.168.1.2 Q4 : Quel est le résultat ? Donnez une explication à celui-ci.
Cela ne marche pas. Les paquets sont perdus. Q5. Renommez temporairement la machine 192.168.1.2 en 192.168.0.33. Testez le ping depuis la machine 192.168.0.1 vers la machine 192.168.0.33. Quel est le résultat ? Justifiez. Annulez les modifications. Remarque : Il ne suffit donc pas de relier des ordinateurs entre eux pour qu'ils communiquent. Il y a des règles numériques à appliquer. Q6. Modifiez temporairement les masques de réseau des machines 192.168.0.1 et 192.168.1.2 afin que ces deux machines appartiennent au même sous-réseau (ne modifiez pas leur adresse IP). Quel masque de sous-réseau avez-vous choisi ? Testez alors le ping depuis la machine 192.168.0.1 vers la machine 192.168.1.2 afin de vérifier la bonne communication entre les deux machines. Combien de machines peuvent appartenir à ce même sous-réseau ? Annulez les modifications.
Travail à faire
Réalisez le montage décrit ci-dessous :
A partir du mode conception (icône marteau) : Reliez à l'aide d'un switch (nommé switch 3), trois ordinateurs portables d'adresses IP 10.72.112.125, 10.72.116.66 et 10.72.113.145 ayant tous pour masque de réseau 255.255.248.0.
Q7. Complétez les cases ci-dessous par les conversions binaires des adresses IP 10.72.112.125, 10.72.116.66, 10.72.113.145 et du masque de sous-réseau 255.255.248.0. Q8. Montrez alors que les 3 machines d'adresses IP 10.72.112.125, 10.72.116.66 et 10.72.113.145 avec pour masque de réseau 255.255.248.0 appartiennent au même sous-réseau. Précisez l'adresse IP de ce sous-réseau. Testez le ping depuis la machine 10.72.112.125 vers la machine 10.72.113.145 afin de vérifier que la bonne communication entre les deux machines.
Deuxième objectif atteint !
Enregistrez votre travail dans document/devoir/tisseur sous le nom :
tp1_reseaux_locaux_et_masque_nom_prenom.fls
Trois réseaux locaux distincts : la nécessité d'un routeur
Notre solution initiale (relier les deux switchs par un câble pour unifier deux sous-réseaux) n'est pas viable à l'échelle d'un réseau planétaire. - Lorsque qu'une machine A veut envoyer un message à une machine B, elle va tout d'abord vérifier si cette machine appartient à son réseau local. Si c'est le cas, le message est envoyé par l'intermédiaire du switch qui relie les deux machines. Pour distinguer cette appartenance, l'opération utilisée est la conjonction & entre les adresses IP des machines et le masque de sous-réseau. - Si la machine B n'est pas trouvée sur le réseau local de la machine A, le message va être acheminé vers un routeur (la passerelle du sous-réseau), par l'intermédiaire de son adresse de passerelle (qui est une adresse appartenant au sous-réseau de A). Un routeur ou passerelle est un dispositif situé entre plusieurs sous-réseaux, équipé de plusieurs cartes réseaux, une pour chaque sous-réseau. - De la passerelle, le routeur va regarder si la machine B appartient au deuxième sous-réseau auquel il est connecté. Si c'est le cas, le message est distribué, sinon, le routeur va donner le message à un autre routeur auquel il est connecté et va le charger de distribuer ce message : c'est le procédé (complexe) du routage, qui sera vu en classe de Terminale
Travail à faire
Réalisez le montage ci-dessous :
A partir du mode conception (icône marteau) : Reliez à l'aide d'un routeur les trois sous-réseaux 192.168.0.0, 192.168.1.0 et 10.72.112.0
Configuration du routeur : L'interface reliée au Switch 1 doit avoir une adresse du sous-réseau 1. On donne souvent une adresse finissant par 254, qui est en quelque sorte la dernière adresse du réseau (Rappel : en effet l'adresse en 255 est appelée adresse de broadcast, utilisée pour pinger en une seule fois l'intégralité d'un sous-réseau). On donne donc les adresses : 192.168.0.254 pour l'interface reliée au Switch 1 (masque 255.255.255.0) 192.168.1.254 pour l'interface reliée au Switch 2 (masque 255.255.255.0) 10.72.112.254 pour l'interface relié au Switch 3 (masque 255.255.248.0).
Un ping entre 192.168.0.1 et 192.168.1.2 ne fonctionnera pas. Vous pouvez tester ! Pourquoi cet échec ? Parce que nous devons dire à chaque machine qu'une passerelle est maintenant disponible pour pouvoir sortir de son propre sous-réseau. Il faut donc aller sur la machine 192.168.0.1 et lui donner l'adresse de sa passerelle, qui est 192.168.0.254.
Configurez la passerelle des ordinateurs des trois réseaux. Ainsi configuré, notre routeur peut jouer le rôle de passerelle entre les trois sous-réseaux.
255.255.255.0
Effectuez quelques tests de ping de la machine 192.168.0.1 vers des machines des deux autres réseaux. Q9. Effectuez un traceroute entre 192.168.0.1 et 10.72.113.145. En combien de "sauts" l'ordinateur 10.72.113.145 est il atteint ?
Troisième objectif atteint !
Enregistrez votre travail dans document/devoir/tisseur sous le nom :
tp1_trois_reseaux_locaux_et_un_routeur.fls
