ESCALAS

UNIDAD 1-Semana 3

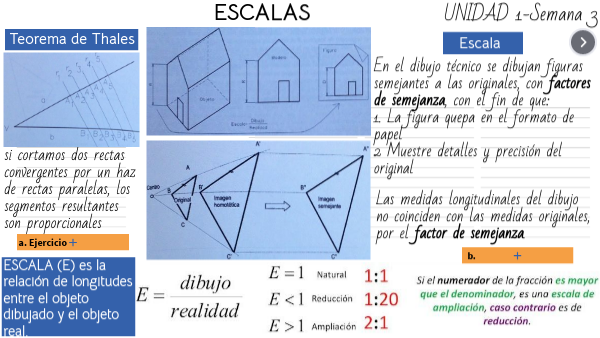

Teorema de Thales

Escala

En el dibujo técnico se dibujan figuras semejantes a las originales, con factores de semejanza, con el fin de que: 1. La figura quepa en el formato de papel 2 Muestre detalles y precisión del original

si cortamos dos rectas convergentes por un haz de rectas paralelas, los segmentos resultantes son proporcionales

Las medidas longitudinales del dibujo no coinciden con las medidas originales, por el factor de semejanza.

a. Ejercicio

b.

ESCALA (E) es la relación de longitudes entre el objeto dibujado y el objeto real.

RESULTADOS DE RENDIZAJE EVALUABLES

ESCALAS

Escala Gráfica

Es una regla graduada que se construya manualmente

Ejercicio en clase

Defina la unidad más adecuada para construir una escala gráfica 1:20

Ejercicio en clase

Construya una escala gráfica 1:20

RESULTADOS DE RENDIZAJE EVALUABLES

Ejercicio en clase: Escala 1:40

ESCALAS

Escala Gráfica

Mientras mayor sea el denominador de la escala, más pequeña será la representación, por ejemplo: Una escala 1:500 es mayor que una escala 1:5000.

La escala debe guardar relación con la precisión que se desee obtener, recomendándose utilizar la mayor escala posible.

Una de las principales utilidades de las escalas es la representación de mapas. Ejemplo: Escalas de reducción (una unidad de mapa corresponde a un número determinado de unidades de la realidad).

Para determinar la proporción que debe utilizarse, hay que tener en cuenta lo siguiente: • Las dimensiones del papel • El tamaño del total o parte del objeto a dibujarse • El tipo y la cantidad de símbolos topográficos • La claridad del dibujo reducido en relación con la cantidad de detalles que deben consignarse

ejemplo ArcGIS online 1:500

ejemplo ArcGIS online 1:5000

TGS3: ArcGIS online

ver mapas

Links de conversiones: https://www.youtube.com/watch?v=DX_fXN54zLs https://www.youtube.com/watch?v=a2QefNNcLEI

Factor de semejanza ~ factor de escala ~ escala

PASOS:(1) Ir al link y registrarse como estudiante https://learngis2.maps.arcgis.com/ (2) Configurar las unidades del mapa a metros

PASOS:(3) Realizar zoom al edificio de FIGEMPA (4) Obtener el factor de escala a partir de la escala gráfica

PASOS:(5) Realizar zoom al campus de la UCE (6) Obtener el factor de escala a partir de la escala gráfica

ESCALAS

Escala Gráfica

ir a la presentación power point Unidad1_S3_1.ppt

Las escalas se refieren al grado de exactitud requerido. La escala principal se indica con escritura grande en el recuadro correspondiente, mientras que las escalas auxiliares están junto al dibujo correspondiente. La escritura puede ser normal o vertical

Escala Normalizada

Problemática: En teoría se puede aplicar cualquier valor de escala, en la práctica se recomienda usar ciertos valores normalizados para facilitar la lectura de dimensiones mediante el uso de reglas o escalímetros.

Escalas FIN!!
