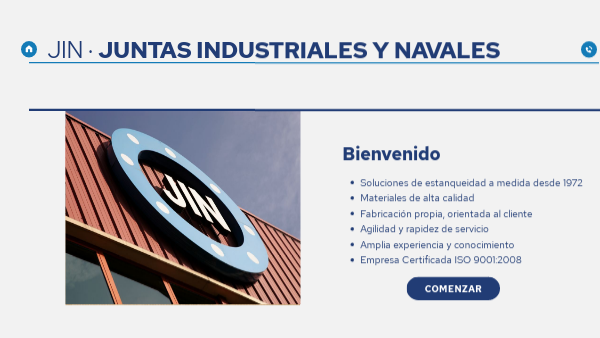

Presentación Juntas Industriales y Navales

jin · Juntas industriales y navales

Bienvenido

• Soluciones de estanqueidad a medida desde 1972
• Materiales de alta calidad
• Fabricación propia, orientada al cliente
• Agilidad y rapidez de servicio
• Amplia experiencia y conocimiento
• Empresa Certificada ISO 9001:2008

Comenzar

01 Empresa

Sectores Principales

Sector Naval

Sector Industrial

• Industria energética
• Industria de gas y petróleo
• Siderurgia, Calderería
• Naval
• Cementeras
• Industria Química y Farmacéutica
• Tratamiento de aguas
• Bombas, válvulas, calderas
• Bienes de equipo
• Ingeniería y herramientas
• Ferrocarril y Automóvil

Sector Petroquímico

Sector Energético

02 Procesos & Maquinaria

Troquelado

Mecanizado

Corte, Cosido, Pegado

Colada de Poliuretano

Vulcanizado

Máquina de Corte

02 Procesos & Maquinaria

Troquelado

• Amplio Stock de troqueles
• Normas internacionales
• DIN, ASA, ANSI, ASME, ISO, etc
• Posibilidad de troquel a medida

02 Procesos & Maquinaria

Mecanizado de piezas

• Centro de fresado asistido por ordenador
• Fabricamos en metal, plástico, caucho y todo tipo de materiales duros
• Hasta 60 mm de espesor.
• También disponemos de tornos de control numérico para la elaboración de piezas en plásticos y metales.

02 Procesos & Maquinaria

Máquina de Corte CAD

• Corte a medida de todo tipo de materiales
• Hasta 20mm de espesor
• Corte de gran calidad y precisión
• Series cortas y series largas
• Fabricación según plano, boceto o junta de muestra
• Respuesta inmediata
• Normas internacionales: DIN, ASA, etc
• También fuera de norma, adaptandonos a las necesidades

02 Procesos & Maquinaria

Vulcanizado

• Casquillos de goma
• Apoyos de neopreno
• Boquillas de epdm
• Flectores , Racores
• Fuelles de caucho
• Retenes de vitón
• Topes, tacos y bolas de goma
• Amplio Stock de moldes
• Caucho + Metal
• Siliconas

02 Procesos & Maquinaria

Corte, Cosido y Pegado

• Compesadores de Dilatación Embridados
• Rectangulares
• Cilíndricos
• Banda compensadora abierta

02 Procesos & Maquinaria

Colada Poliuretano

• El Poliuretano (PU) presenta:
• Alta resistencia mecánica
• Alto poder amortiguador
• Extraordinaria resistencia al impacto y al desgarro
• Excelente resistencia al ozono
• Temperatura de trabajo entre 90ºC y -40ºC
• Disponemos también planchas de Poliuretano de las marcas:
• VULKOLLAN®
• Adiprene®

03 Productos ¿cúal elegir?

Juntas Metálicas

PRESIÓN

Juntas SemiMetálicas

Juntas Blandas

04 Juntas Blandas

Juntas Blandas

Cartones Comprimidos

Cauchos

• Fabricadas en materiales compuestos en láminas de fibras + aglomerante.
• Limitadas a aplicaciones de media a baja presión.
• Fabricamos según:
• Normas internacionales: DIN, ASA, etc
• También fuera de normas
• Desde plano / boceto, o junta antigua

Plásticos

Grafito Puro

04 Juntas Blandas

Juntas en Caucho

• Disponemos de TODA la gama de cauchos
• Naturales:
• SBR
• NR (Goma Caramelo)
• Sintéticos:
• EPDM
• CR (Neopreno®)
• NBR (Nitrílico)
• FKM (Fluorado o Vitón®)
• VMQ (Silicona)
• Amplia variedad de espesores
• También con inserción textil o metálica

Esponjosos

Prefiles

Vulcanizados

Compensadores Caucho

Bandas Transportadoras

Defensas Barcos

Tóricas

04 Juntas Blandas

Centro de Mecanizado

Juntas en Plásticos Técnicos

• Formatos:
• Placas y Planchas, Láminas
• Tubos, Barras
• Piezas Mecanizadas
• Calidades:
• Teflón® (PTFE)
• Poliamida (PA)
• Polietileno (PE)
• Poliuretano (PU)
• Policarbonato (PC)
• Metacrilato /Plexiglás® (PMMA) · Diseñamos tus Mamparas
• Corte a medida

04 Juntas Blandas

Cartones Comprimidos

• Cartones comprimidos libres de amianto, tipo Klingerit®:
• BELPA ACID: Hasta 50 bares y 200ºC (resistente a productos químicos)
• BELPA CSA 28: Hasta 30 bares y 175ºC
• BELPA CSA 50: Hasta 50 bares y 230ºC
• BELPA CSA 90: Hasta 60 bares y 250ºC
• BELPA CSA 120: Hasta 80 bares y 250ºC
• BELPAMOID : Hasta 10 bares y 120ºC (papel para juntas. Rollo Ancho 1000)
• Formatos habituales (otros consultar):
• Planchas (mm): 3000 x 1500, 2000 x 1500, 1500 x 1500, 1000 x 1000
• Espesores (mm): 0.5, 0.8, 1, 1.5, 2, 3

04 Juntas Blandas

Grafito Puro

• Plancha de Grafito mineral expandido puro y laminado.
• Excelente resistencia a la alta temperatura y presión
• Ideal para fabricar juntas para vapor, juntas de escape, juntas para calderas, etc
• Formatos (mm): plancha en 1000 x 1000 / 1500 x 1500
• Espesores (mm): 0.8 / 1 / 1.5 / 2 / 3

05 Juntas SemiMetálicas

Grafito + INOX

Mica

Kamprofile

Metaloplásticas

Espirometálicas

EcoGasket

05 Juntas SemiMetálicas

Juntas en Grafito + INOX

• Fabricadas en grafito puro expandido + lámina de acero interior
• Temperatura máxima de hasta 450ºC (atmósfera oxidante)
• Temperatura máxima de hasta 3000ºC (atmósfera neutra)
• Dependiendo de la lámina puede ser:
• Belpagraf SR: Lámina lisa de acero SS 316/316L 0.05 mm de espesor
• Belpagraf SE: Lámina punzonada de acero SS 316/316L 0.1 mm de espesor
• Belpagraf Compac: disponible Grafito de Alta Densidad (aprox. 1.45 gr/cm3)
• Formatos (mm): plancha 2000 x 1500, 1500 x 1500, 1000 x 1000
• Espesores (mm): 1, 1.5, 2, 3 (otros consultar)

05 Juntas SemiMetálicas

Juntas en Mica

• La plancha de mica BelpaMica consiste en mica exfoliada comprimida en una plancha de acero inoxidable 316 perforada.
• Excelente estabilidad térmica, resistencia química, flexibilidad, elasticidad y dureza.
• Especial para servicios con temperatura y medios que favorecen la oxidación del grafito.
• Temperatura máxima: 1000ºC a 4bares de presión
• Recomendado para:
• Turbinas de alta temperatura
• Turbocompresores
• Intercambiadores de calor de alta temperatura
• Instalaciones de aire seco, caliente y en general en aplicaciones de alta temperatura.

05 Juntas SemiMetálicas

Juntas EcoGasket®

• Desarrolladas por el Dpto. I+D +i de "Juntas Industriales y Navales S.L."
• Combinan Grafito + INOX +Teflón® Expandido
• Poseen una excelente resistencia mecánica al apriete.
• El grafito proporciona alta recuperación elástica frente a la compresión
• Inmejorable estanqueidad gracias a la baja permeabilidad del Teflón® (PTFE)
• Temperatura: -200 ºC a 300 ºC y pH: 0 a 14
• Presión: hasta 50 bares (ensayos certificados por SGS a 25 bar 24h y 50 bar 24h)
• Junta de uso universal exceptuando gases fluorados y materiales alcalinos fundidos.
• Permeabilidad al gas DIN 3535/6 < 0,01 cm3/min
• Junta Anticorrosión ideal para estanqueidad de gas y vapor

05 Juntas SemiMetálicas

Juntas Espirometálicas

• Tipos:
• R: fleje metálico en "V" con relleno blando
• IR: idem "R" + aro interior metálico de centrado
• CG: idem "R" + aro exterior metálico de centrado
• CGI: idem "CG" + aro exterior
• Disponemos de un amplio Stock : (acero 316 + Grafito tipo CG)
• DIN: desde DN10 a DN500
• ASA: desde 3/4" a 24"
• Junta ideal para fluidos a altas temperaturas (hasta 1000ºC) y en condiciones de alta presión (hasta 250ºC) .

05 Juntas SemiMetálicas

Juntas Metaloplásticas

• Consisten en una cubierta de metal + un relleno de material blando.
• El relleno sellante proporciona una inmejorable capacidad de recuperación
• El recubrimiento metálico (chaqueta), protege frente a la presión, fluctuaciones de temperatura y corrosión.
• Son de gran utilidad en varias aplicaciones, especialmente en equipos de intercambiadores de calor.

05 Juntas SemiMetálicas

Juntas Kamprofile

• Consisten en un núcleo de metal con surcos concéntricos en ambas caras de la junta.
• Se suele aplicar una capa sellante en ambas caras (grafito, Teflón®, fibra libre de amianto, metal, etc.)
• Aplicaciones recomendadas:
• Intercambiador de calor y válvulas
• Para Bridas dañadas
• Presiones por encima de 250 bar
• Diseñada para aplicaciones incluyendo vapor, aceite, hidrocarburos; en medios agresivos.

06 Juntas Metálicas

Juntas Metálicas

RTJ

Metal

• Juntas RTJ
• Juntas en Metal: Cobre, Inox, Aluminio

06 Juntas Metálicas

Juntas RTJ

• Altas Presiones (hasta 1500 bar)
• Alta Temperatura (hasta 1000ºC)
• Se utilizan en combinación con bridas especiales que aseguran un correcto sellado.
• Hay dos tipos:
• Sección Oval
• Sección Octogonal

06 Juntas Metálicas

Juntas en metal

• Altas Presiones
• Alta Temperatura
• Fabricamos totalmente a medida
• Variedad de materiales y espesores:
• Cobre
• Latón
• Acero Inoxidable
• Aluminio

07 Empaquetaduras

Anillos Grafito

Para Bombas

Empaquetaduras

• Empaquetadura con filamentos de grafito
• Empaquetadura con filamentos de carbono
• Empaquetadura con filamentos de PTFE (Teflón®)
• Empaquetadura con filamentos de aramida
• Empaquetadura con fibras minerales
• Empaquetadura con algodón ensebado

Utillaje

Para Válvulas

07 Empaquetaduras

Para Bombas

• Disponibles:
• Ensebadas
• Grafitadas
• Teflonadas (Teflón®)
• De fibras inorgánicas
• Recomendamos la MG 974:
• Temperaturas: -100ºC a 300ºC
• Presión: 150
• Velocidad: 30 m/s
• pH: 1 - 13

07 Empaquetaduras

Para Válvulas

• Recomendamos la MG 780R:
• Temperaturas: -200ºC a 650ºC
• Presión: 300
• pH: 0 - 14
• Certificada segun la prueba de fuego API 589:607

07 Empaquetaduras

Anillos de Grafito

• Fabricados de puro grafito mineral expandido (99.9%) más inhibidor de corrosión
• Disponibles 4 tipos:
• Ecograflex X 1000 R, combina Grafloil® GTX y empaquetadura MG 1000 R
• Ecograflex 780 R, combina Grafoil® y empaquetadura MG 780R
• Ecograflex 420, combina Grafoil® y empaquetadura MG 420
• Ecograflex 250, combina Grafoil® y empaquetadura MF 250

07 Empaquetaduras

Utillaje

• Permiten la extracción de empaquetaduras y juntas en espacios de difícil acceso.
• Flexibles y con tirabuzón en la punta
• Disponible sueltas con varias medidas o Kit completo

08 Fibras Aislantes

Fibra de Vidrio

Fibra BioCerámica

Fundas Silicona

Planchas Aislantes

Fibra Vidrio Alta Temperatura

Fibra de Sílice

Mantas Ignífugas

08 Fibras Aislantes

Fibra de Vidrio

• Temperatura máxima de aplicación: 450ºC
• Punto fusión de la fibra 650ºC
• Incombustible clasificacion MO-A1
• Resistente a ácidos y productos alcalinos, excepto altas concentracciones
• Formatos (referencias):
• Cordones: CV-10
• Trenzas: RV-10, RV-10N, RV-10G, RV-30, RV-40
• Cintas: CTV-50, CTV-51, CTV-56
• Fundas: FTV-80
• Burlete: BG-25
• Tejidos: TV-20, TV-45, TV-62, TV-75, TV-100, TV-135

08 Fibras Aislantes

Fibra Biocerámica

• Temperaturas máximas de uso: 1.000ºC (referencias con trenzado con metal) y 750 ºC (referencias con vidrio)
• Punto de fusión de la fibra: 1.100ºC
• Incombustible tras la perdida de materia orgánica
• Resistente a ácidos y productos alcalinos, excepto altas concentraciones
• Formatos (referencias):
• Cordones: CC-15BIO, CC-16BIO
• Trenzas: RC-45BIO, RC-46BIO, RC-35BIO, RC-36BIO
• Cintas: CTC-61BIO, CTC-66BIO
• Fundas: FTC-85BIO, FTC-86BIO
• Burlete: BC-25BIO
• Tejidos: TC-100BIO, TC-110IBIO, TC-135BIO, TC-145I

08 Fibras Aislantes

Fibra de Sílice

• Temperatura máxima de aplicación: 1.000ºC en continuo, 1.200 ºC punta
• Incombustible
• Resistente a ácidos y productos alcalinos, excepto altas concentraciones
• Formatos (referencias):
• Cordones: CS-10
• Trenzas: RS-30, RC-40, RS-50
• Cintas: CTS-60, CTV-125A
• Fundas: FTS-80
• Tejidos: TS-65, TS-125, TS-125AP

08 Fibras Aislantes

Fibra de Vidrio para Alta Temperatura

• Temperatura máxima de aplicación: 750ºC
• Punto de fusión de la fibra 900-1000 ºC
• Incombustible clasificacion MO-A1
• Resistente a ácidos y productos alcalinos, excepto altas concentraciones
• Formatos (referencias):
• Cordones: CV-10T
• Trenzas: RV-10T, RV-30T, RV-40T
• Cintas: CTV-51T
• Fundas: FTV-80T
• Tejidos: TV-75T, TV-100T, TV-135T

08 Fibras Aislantes

Planchas Aislantes

• Barlan 850 Plus: usos hasta 850ºC
• Barlan 1100 Bio: usos hasta 1100ºC
• Barlan 1200 Plus: usos hasta 1200ºC
• Formato (mm): plancha 1000 x 1000
• Aplicaciones:
• Quemadores de aceite y gas
• Construcción de hornos
• Industria cerámica
• Aislamiento general y protección de calor
• Relleno de juntas metalicas
• Industria del vidrio

08 Fibras Aislantes

Mantas Ignífugas

• Aplicaciones donde exista riesgo de fuego o exposición a proyecciones a alta temperatura:
• Protección de maquinaria contra el Fuego y las Proyecciones de caldo, Soldadura, etc
• Mantas antifuego para Hoteles, Casas, Cocinas e Instalaciones
• Manta fieltro Bio-Cerámica
• Papel Bio-Cerámico

08 Fibras Aislantes

Mangueras / Fundas Silicona

• Excelente resistencia a salpicaduras y al calor radiante
• Protección perfecta para tubos, cables y mangueras.
• Temperaturas hasta 260ºC

09 Compensadores Textiles

Embridados

De Banda

Compensadores Textiles

• Perfecta Estanqueidad
• Aislamiento Térmico (ahorro de energía)
• Resistencia a productos Químicos
• Resistencia a intemperie (agentes externos)
• Deformación en todas direcciones
• Facilidad de transporte, manejo, instalación y mantenimiento
• Resistencia al Ruido y a la Vibración
• Mínimo coste de reemplazamiento
• Fabricación muy diversa en formas y dimensiones
• Temperaturas de hasta 1.200ºC, presion inferior a 1 bar

09 Compensadores Textiles

Compensadores Textiles Embridados

• BELPA®FLEX ER (Forma Redonda)
• BELPA®FLEX EC (Forma Cuadrada)
• Fabricados listos para instalar
• Fabricados totalmente a medida, tanto en dimensiones como en número de capas

09 Compensadores Textiles

Compensadores Textiles de Banda Abierta

• Para montar insitu (dimensiones de desarrollo hasta 50m)
• Fabricados totalmente a medida, tanto en dimensiones como en número de capas

10 Otros Productos

Juntas Sandwich

Cubre Bridas

Fieltros Industriales

Protecciones Desmontables

Cinta Teflón® Expandido Adhesiva

Cinta Grafito Adhesiva

Cortadora de Juntas

10 Juntas Sandwich

Juntas Sandwich (Kamlock®)

• Juntas recubiertas de Teflón® (PTFE) + Inserto
• Combinan la resistencia química del Teflón®, con la resistencia mecánica y la elasticidad del inserto
• Este inserto puede ser:
• Cartón comprimido
• Grafito
• Caucho

Gracias por su atención

Contáctenos

985 30 11 73
