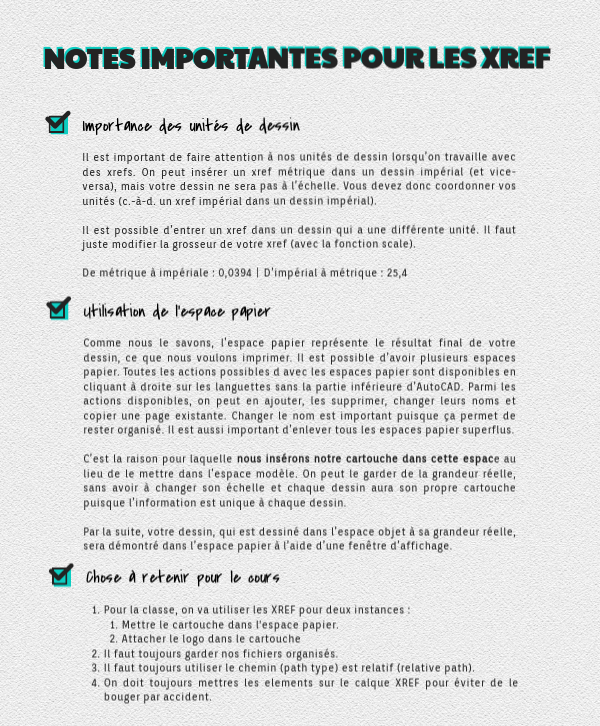

NOTES IMPORTANTES POUR LES XREF

notes importantes pour les xref

Importance des unités de dessin

Il est important de faire attention à nos unités de dessin lorsqu’on travaille avec des xrefs. On peut insérer un xref métrique dans un dessin impérial (et vice-versa), mais votre dessin ne sera pas à l’échelle. Vous devez donc coordonner vos unités (c.-à-d. un xref impérial dans un dessin impérial). Il est possible d’entrer un xref dans un dessin qui a une différente unité. Il faut juste modifier la grosseur de votre xref (avec la fonction scale). De métrique à impériale : 0,0394 | D’impérial à métrique : 25,4

Utilisation de l'espace papier

Comme nous le savons, l’espace papier représente le résultat final de votre dessin, ce que nous voulons imprimer. Il est possible d’avoir plusieurs espaces papier. Toutes les actions possibles d avec les espaces papier sont disponibles en cliquant à droite sur les languettes sans la partie inférieure d’AutoCAD. Parmi les actions disponibles, on peut en ajouter, les supprimer, changer leurs noms et copier une page existante. Changer le nom est important puisque ça permet de rester organisé. Il est aussi important d’enlever tous les espaces papier superflus. C’est la raison pour laquelle nous insérons notre cartouche dans cette espace au lieu de le mettre dans l’espace modèle. On peut le garder de la grandeur réelle, sans avoir à changer son échelle et chaque dessin aura son propre cartouche puisque l’information est unique à chaque dessin. Par la suite, votre dessin, qui est dessiné dans l’espace objet à sa grandeur réelle, sera démontré dans l’espace papier à l’aide d’une fenêtre d’affichage.

Chose à retenir pour le cours

1. Pour la classe, on va utiliser les XREF pour deux instances :
1. Mettre le cartouche dans l'espace papier.
2. Attacher le logo dans le cartouche
2. Il faut toujours garder nos fichiers organisés.
3. Il faut toujours utiliser le chemin (path type) est relatif (relative path).
4. On doit toujours mettres les elements sur le calque XREF pour éviter de le bouger par accident.
