Coffrages poteaux

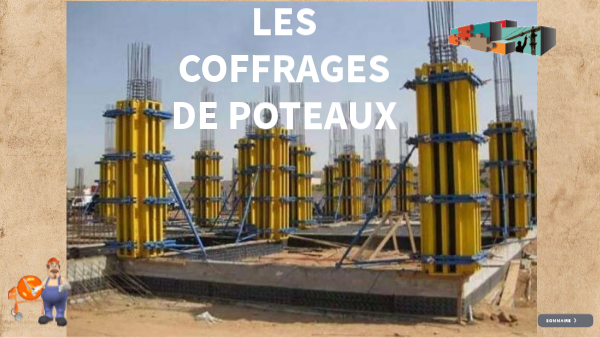

LES COFFRAGES DE POTEAUX

Sommaire

Sommaire

Qu'est-ce qu'un poteau

Coffrage traditionnel

Coffrage outil

Mise en situation

Au travail

Menu

Mise en situation

Vous êtes sur chantier, vous êtes arrivé à la tâche: réaliser les coffrages des poteaux de la coursive. Vous vous apercevez que les poteaux à coffrer n'ont pas la même section, les poteaux en bout de mur ont une section de 50 cm x 20 cm et les poteaux en milieu de mur, une section de 20 cm x 20 cm. Etant donné la complexité de la tâche, votre chef de chantier vous impose les principes de coffrage: - les poteaux en tête de mur : utilisation du coffrage outil, - les poteaux en milieu de mur : coffrage traditionnel en bois. Votre chef vous donne juste les consignes de bases sans vous expliquer les principes de coffrage, c'est à vous de vous documenter pour permettre le bon déroulement de la mise en oeuvre de l'ouvrage. Pour cela, vous devez vous auto-former sur les différentes méthodes de coffrages utilisés pour cette tâche, dans les documents qui vont suivre, vous trouverez tous les renseignements sur les différents coffrages d'un poteau, ainsi que le mode opératoire pour le réaliser.

Retour

I- DEFINITION :

Un poteau est une tige droite, un organe de structure d'un ouvrage sur lequel se concentrent de façon ponctuelle les charges de la superstructure (par exemple via un réseau de poutres ou de dalles d'un niveau supérieur) et par lequel ces charges se répartissent vers les infrastructures de cet ouvrage (par exemple les fondations).

Poids du plancher

Poids du plancher + poids des poutres

Poids du plancher + poids des poutres + poids du poteau

suivant

II- ROLES DES POTEAUX :

Les poteaux supportent les charges verticales. Ils servent de chaînages verticaux et contribuent à la stabilité de la construction. Les poteaux BA (Béton Armé) sont des éléments porteurs verticaux avec armature incorporée. Ce sont les points d’appui et les éléments porteurs de l’ossature ; ils transmettent des charges concentrées. Ils servent à supporter les poutres, les linteaux, les planchers. Ils travaillent surtout en compression. C’est pourquoi l’armature est composée de barres longitudinales et de cadres, et éventuellement d’étriers en armature transversale. Dans une construction, on peut trouver plusieurs sortes de poteaux BA :

• isolés

• adossés à un mur,

• incorporés dans un mur d’agglos,

• en extrémité d’un mur (en about).

retour

suivant

Aciers en attentes (poteau)

Pour les poteaux isolés, l’implantation doit être précise et d’équerre. Le traçage se fait sur les semelles ou le plancher à l’aide d’une ligne bleue. Une talonnette, ou amorce, de 3 à 4 cm facilite l’implantation et la stabilité du coffrage.

Talonnette

Semelle isolée

Raidisseur horizontal

Raidisseur vertical

La rigidité des panneaux de coffrage est due à des raidisseurs horizontaux, plus rapprochés en partie basse, car la pression du béton y est plus importante, et à des raidisseurs verticaux servant au serrage soit par serre-joints soit par tiges filetées, plaques et papillons.

Serre-joint

La stabilité de l’ensemble est assurée par des contrefiches en bois ou étais tirants-poussants. Dans les ossatures poteaux poutres, les arêtes sont généralement chanfreinées. Ce qui permet de ne pas avoir d’arêtes vives et rend le coffrage plus étanche, donc avec moins de perte de laitance.

retour

LE COFFRAGE TRADITIONNEL

MODE OPERATOIRE

Description des différentes étapes de fabrication.

REALITE AUGMENTEE

COMPOSITION DU COFFRAGE

Les termes à connaitre

sOMMAIRE

Menu

COMPOSITION D'UN COFFRAGE TRADITIONNEL

TERMONOLOGIE

Cliques sur le numéro qui apparait pour en connaitre son nom. En suivant les numéros, tu arriveras à la terminologie complète du coffrage.

retour

COMPOSITION D'UN COFFRAGE TRADITIONNEL

TERMONOLOGIE

1 - Joues latérales

retour

retour

COMPOSITION D'UN COFFRAGE TRADITIONNEL

TERMONOLOGIE

1 - Joues latérales

2 - Joues frontales

retour

COMPOSITION D'UN COFFRAGE TRADITIONNEL

TERMONOLOGIE

1 - Joues latérales

2 - Joues frontales

3 - Butées

retour

COMPOSITION D'UN COFFRAGE TRADITIONNEL

TERMONOLOGIE

1 - Joues latérales

2 - Joues frontales

3 - Butées

4 - Raidisseur horizontal

retour

COMPOSITION D'UN COFFRAGE TRADITIONNEL

TERMONOLOGIE

1 - Joues latérales

2 - Joues frontales

3 - Butées

4 - Raidisseur horizontal

5 - Raidisseur vertical

retour

COMPOSITION D'UN COFFRAGE TRADITIONNEL

TERMONOLOGIE

1 - Joues latérales

2 - Joues frontales

3 - Butées

4 - Raidisseur horizontal

5 - Raidisseur vertical

6 - Serre-joint

retour

COMPOSITION D'UN COFFRAGE TRADITIONNEL

TERMONOLOGIE

1 - Joues latérales

2 - Joues frontales

3 - Butées

4 - Raidisseur horizontal

5 - Raidisseur vertical

6 - Serre-joint

7 - Etais tire-pousse

retour

MODE OPERATOIRE

Le mode opératoire décrit généralement le déroulement détaillé des opérations effectuées pour la réalisation d'une tâche, d'un ouvrage, mais il peut également décrire l'enchaînement des opérations de poste à poste.

Après avoir vu ce que vous allez réaliser, passons aux choses sérieuses.

La consigne est simple, à chaque étape, tu trouveras la liste complète des tâches à réaliser pour confectionner le coffrage, à toi de cliquer sur la bonne étape pour passer à la diapositive suivante; sinon, un message d'erreur s'affichera, et cela, jusqu'à ce que tu trouves la bonne réponse.

retour

Suivant

Voici les fers attentes de votre poteau, votre travail consiste à retrouver le bon ordre de la réalisation du coffrage en cliquant sur les différentes étapes.

Essaie de rester logique dans ton raisonnement.... Mais pour ne pas de laisser dans l'échec, il te suffit de déposer la souris sur l'image, et comme par hasard, un indice, qui des fois, peut être un peu louche, mais à toute ça signification.....

retour

Suivant

A toi de jouer, cliques sur l'étape qui te sembles être la bonne.......................

Tu arrives sur ton lieu de travail, et voilà ce que tu trouves. Ces aciers permettent la continuité du ferraillage, il est très important de ne sutout pas les couper, en plus, les bouchons rouge servent de sécurité, il te faudra les enlever au dernier moment.

Confection de la première coquille

Réalisation des joues latérales

Confection de la deuxième coquille

Implantation

Coulage de la talonnette

Mise en place de l'armature

Coffrage de la talonnette

Mise en place de la première coquille

Serrage du coffrage

Mise en place de la deuxième coquille

Réglage de l'aplomb

retour

Etape 1 - IMPLANTATION

Pour implanter ton poteau, tu trouve toutes les information sur la vue en plan de ton ouvrage.

Celui-ci va te donner plusieurs indications:

Repérer les axes du poteau, soit par mesure, soit en reportant les aplombs à partir des chaises d'implantation

Les axes à utiliser et repérer sur ton chantier

La section du poteau : Longueur, Largeur, Et hauteur.

Les côtés du poteau sont tracés plus longs, de sorte à garder un repère au moment du coffrage.

retour

Suivant

Etape 1 - IMPLANTATION

La première étape est trouvée, maintenant, qu'allons nous faire après l'implantation. Réflèchit et fais ton choix...

Confection de la première coquille

Réalisation des joues latérales

Confection de la deuxième coquille

Coulage de la talonnette

Mise en place de l'armature

Coffrage de la talonnette

Mise en place de la première coquille

Serrage du coffrage

Mise en place de la deuxième coquille

Réglage de l'aplomb

retour

Etape 2- Coffrage de la talonnette

La talonnette, appelée aussi amorce, doit faire entre 3 et 5 cm, elle a pour fonction de stabiliser le coffrage.

La talonnette est un tout petit ouvrage, mais d'une grande importance

Si tu ne respectes pas l'implantation, ton poteau sera ou trop large, ou trop long, donc tu crées une malfaçon.

Si ton cofffrage n'est pas d'équerre, ton poteau ne sera plus ni carré ou ni rectangulaire; là aussi tu crées une malfaçon.

Chevrons 6 x 4 de 20cm

Chevrons 6 x 4 de 40 cm

retour

Suivant

Etape 2- Coffrage de la talonnette

La talonnette est coffrée, les traits d'implantation sont suivis et l'ouvrage est parfaitement d'équerre. A la suite, fais ton choix.

Confection de la première coquille

Réalisation des joues latérales

Confection de la deuxième coquille

Coulage de la talonnette

Mise en place de l'armature

Mise en place de la première coquille

Serrage du coffrage

Mise en place de la deuxième coquille

Réglage de l'aplomb

retour

Etape 3- Coulage et décoffrage de la talonnette

Il faut laisser un délai de séchage d'environ 48 heures avant de décoffrer la talonnette et de commencer à coffrer le poteau.

Confection de la première coquille

Réalisation des joues latérales

Confection de la deuxième coquille

Mise en place de l'armature

Mise en place de la première coquille

Serrage du coffrage

Mise en place de la deuxième coquille

Réglage de l'aplomb

retour

Etape 3- Réalisation des joues latérales

Cette étape est à réaliser deux fois, puisqu'il faut deux joues latérales pour réaliser le coffrage.

Là, tu vois la joue latérale terminée, mais cliques sur le dessin et tu vas découvrir le cheminement pour arrveir à ce résultat. Bon courage

retour

Etape 3- Réalisation des joues latérales

Allé, continuons à découvrir cet ouvrage, choisis bien pour la prochaine étape....

Confection des deux demi-coquilles

Mise en place de l'armature

Mise en place de la première coquille

Serrage du coffrage

Mise en place de la deuxième coquille

Réglage de l'aplomb

retour

Etape 4 - confection des 2 demi-coquilles

Cette étape aussi est à réaliser deux fois, puisqu'il faut deux demi-coquille pour former le carré du poteau.

Identique aux joues latérales, là tu vois le produit finit, cliques dessus et tu verras la démarche pour arriver à ce résultat.

retour

Etape 4 - confection des 2 demi-coquilles

Encore une bonne réponse, on va voir pour la suite, ça se complique..........

Mise en place de l'armature

Mise en place de la première coquille

Serrage du coffrage

Mise en place de la deuxième coquille

Réglage de l'aplomb

retour

Etape 5 - Pose de la demi-coquilles

La pose de la demi-(coquille est une partie importante du coffrage, il faut que tout soit bien collé à talonnette, si ce n'est pas le cas, c'est qu'il y a une erreur soit dans le coffrage, soit à la talonnette.

Grâce à son retour d'équerre, la demi-coquille est dite stable, c'est à dire qu'elle se maintient seule en place.

Par mesure de sécurité, il vaut mieux que le camarde qui travaille avec toi reste sur le côté pour la maintenir en place, on ne sait jamais, un courant d'air assez fort et la demi-coquille peut te tomber dessus.

retour

Suivant

Etape 5 - Pose de la demi-coquilles

Encore un coup de chance,mais là, je pense que si tu réfléchis pas comme il faut, ta va faire l'erreur...........

Mise en place de l'armature

Serrage du coffrage

Mise en place de la deuxième coquille

Réglage de l'aplomb

retour

Etape 6 - Mise en place de l'armature

L'armature est réalisée et mise en place dans le coffrage. Pour se faire, il suffit d'emboiter l'armature dans les aciers en attente ( se mettre sur le fond de l'armature pour découvrir l'emoitement).

OK, décidément, je donne des indices trop simple.

retour

Suivant

Etape 6 - Mise en place de l'armature

Si tu restes logique dans ta démarche, je pense que tu ne vas pas avoir de problèmes pour trouver la bonne tâche.

Serrage du coffrage

Mise en place de la deuxième coquille

Réglage de l'aplomb

retour

Etape 7 - Pose de la 2ème demi-coquilles

Encore un coup de chance,mais là, je pense que si tu réfléchis pas comme il faut, ta va faire l'erreur...........

Cette étape s'appelle : LA FERMETURE DU COFFRAGE.

Lors de la fermeture, on vérifie:

Les alignements par rapport au tracé

Que le coffrage ne laisse pas de jour, ce qui voudrait dire que certaines mesures sont fausses.

Si tout est vérifié et ne pose aucun soucis, alors on peut fixer les deux demi-coquilles avec une pointes en haut et en bas.

retour

Suivant

Etape 7 - Pose de la 2ème demi-coquilles

Nous sommes bientôt arrivés à la fin, continue comme ça, pour le moment tout se déroule bien, fais ton choix pour la suite.

Serrage du coffrage

Réglage de l'aplomb

retour

Etape 8 - Serrage du coffrage

Le serrage du coffrage s'effectue avec des serre-joints à frappper ou serre-joint de maçon.

Encore un coup de chance,mais là, je pense que si tu réfléchis pas comme il faut, ta va faire l'erreur...........

On commence par serrer le bas du coffrage, puisqu'il est appuyé à la talonnette. Il faut mettre les serre-joints "étage par étage", c'est à dire que l'on travaille en montant, il faut un serre-joint au milieu de chaque raidisseurs verticaux.

retour

Suivant

Etape 8 - Serrage du coffrage

Là, vraiment facile, il ne t'en reste plus qu'un, allé, clique dessus pour découvrir la suite.

Réglage de l'aplomb

retour

Etape 9 - Réglage des aplombs

Pour le réglage de l'aplom (verticalité), on utilise deux étais appelés étais tirant-poussant.

Face 1

Face 2

C'est fait, tu es arrivé au bout du coffrage, il ne reste qu'à comprendre comment fonctionne cette dernière étape.

La mise d'aplomb du poteau s'effectue sur deux faces perpendiculaires (voir face 1 et face 2, les deux faces oppsosées au étais)

L'aplomb est effectuer à l'aide du fil à plomb, on place la plaquette du fil à plomb sur un raidisseur horizontal et on descend le plomb jusqu'au raidisseur le plus bas. Le réglage se fait en tirant ou en poussant le haut du coffrage avec les étais (pose la souris sur la face 2 et tu verras le principe de réglage).

Etais tirant-poussant

retour

Suivant

Etape 9 - Réglage des aplombs

En dévissant, le coffrage est tiré vers l'étais.

Petit rappel, pour qu'un aplomb soit parfait, il faut plaquer la plaquette sur la surface à plomber et que le plomb ou fût frole cette surface.

On dévisse en tournant la poignée vers la gauche

Dans ce cas, le fût ou plomb est décoller de la surface à plomber, que faire mets la souris sur le fût pour mieux voir le problème).

Pour remédier à ce problème,il suffit de dévisser l'étais opposé (on dévisse en tournant vers la gauche) pour tirer le coffrage, jusqu'à ce que le fût frole la joue frontale.

Le fût est décollé de la joue frontale

retour

Suivant

Etape 9 - Réglage des aplombs

En vissant, le coffrage est repoussé.

On visse en tournant la poignée vers la droite

Dans le cas contraire, le fût ou plomb est collé à la surface à plomber, le but est de repousser le haut du coffrage pour effectuer le réglage.

Pour remédier à ce problème,il suffit de visser l'étais opposé (on visse en tournant vers la droite) pour pousser le coffrage, jusqu'à ce que le fût frole la joue frontale.

Le fût est collé à la joue frontale

retour

Suivant

Etape 9 - Réglage des aplombs

Voilà, à toi de travailler pour réaliser ton poteau. Bonne chance

retour

Confection des 2 demi-coquilles

Il te faut penser à réaliser cette tache deux fois, puisque ton coffrage est réalisé avec deux demi-coquilles.

Tu retournes la joue latérale, et ensuite:

Utilise la jonction des planches pour t'en servir d'axe de référence, et ensuite, soit très précis dans le report des mesures.

Tu traces l'épaisseur de la planche qui va coffrer la joue frontale.

Tu traces l'épaisseur du liteau qui va te servir de butée.

Epaisseur de la butée

Epaisseur de la joue frontale

Axe de référence (joction des planches)

retour

Suivant

Confection des 2 demi-coquilles

Prendre les liteaux 3 x 4, déjà taillés à longueur et les disposer entre les deux traits qui représentent la butée.

Clouage des butées, attention rigueur et précision sont de mises, sinon, ton coffrage ne sera pas d'équerre.

Les clouer en vérifiant sans cesse que la butée ne soit ni en retrait du repère, ni le recouvre. Prévoir une pointe tous les 50 cm.

retour

Suivant

Confection des 2 demi-coquilles

La planche servant de joue frontale est préparée à l'avance, elle sera de la bonne longueur et surtout de la bonne largeur.

Tu viens plaquer la planche qui te sert de joue frontale et tu la fixes (pour voir comment elle est fixée, cliques sur la joue frontale).

retour

Suivant

Réalisation des joues latérales

1 - Préparer deux planches de 27 mm d'épaisseurs déjà taillées d'équerre et à longueur.

2 - Disposer les planches sur 3 chevrons.

3 - Maintenir les planches serrées avec deux serre-joints, si la longueur est trop importante, en prévoir un troisème au milieu

Planches de coffrage de 27 mm

Chevrons de support

Serre-joints

retour

Suivant

Réalisation des joues latérales

4 - Tracer les axes des raidisseurs horizontaux à l'aide d'une équerre.

Sachant que les raidisseurs horizontaux ont une largeur de 20 cm et que l'on laisse 5 cm en bout de coffrage, l'axe sera donc tracé à 15 cm du bord.

La répartion des raidisseurs horizontaux se fera par calcul, sachant que l'entraxe maximun est de 50 cm et l'entraxe minimum de 40 cm.

Met la souris sur le nom de l'outil.

Equerre à talon

retour

Suivant

Réalisation des joues latérales

5 - Disposer les raidisseurs horizontaux d'extrémité et les clouer

ATTENTION, IL FAUT VERIFIER:

Les raidisseurs doivent être disposés dans leur axe.

Vérifier l'axe

Vérifier régulièrement l'équerrage lors du clouage premières pointes.

Vérifier l'équerrage

Positionne la souris sur le raidisseur vertical pour comprendre sa fixation.

retour

Suivant

Réalisation des joues latérales

6 - Répartir les raidisseurs horizontaux intermédiaires

ATTENTION, IL FAUT VERIFIER:

Les raidisseurs doivent être disposés dans leur axe.

Vérifier l'axe

Vérifier régulièrement l'équerrage lors du clouage des premières pointes.

Vérifier l'équerrage

retour

Suivant

REALITE AUGMANTEE

Suivez les étapes et vous arriverez à la nouvelle technologie, cliquez au milieu ronds pour avoir accés aux explications.

Etape 1

Etape 3

Etape 2

Etape 4

Définition réalité augmentée

Lien de téléchargement

Télécharger l'application

Code de la maquette

retour

LIENS DE TELECHARGEMENT

Suivant la marque de votre téléphone et son système d'exploitation, flashez le QR Code qui convient.

Pour Iphone

Pour Smartphone

Si vous êtes en train de faire cette lecture depuis vos téléphones portables, cliquez sur le système d'exploitation de votre téléphone en dessous qui convient:

Smartphone

Iphone

retour

LES COFFRAGES OUTILS

MODE OPERATOIRE

Description des différentes étapes d'assemblage.

GENERALITES

Description d'un coffrage outil

REALITE AUGMENTEE

LES DIFFERENTES PIECES

Tableau des pièces disponibles dans la marque.

Menu

sOMMAIRE

Comme on peut le voir sur cette image, lorsque l'on parle de coffrage outil, cela veut dire grosse construction, des poteaux de gande hauteur et de grosse section. C'est pour cela que le coffrage outil offre une facilité de mise en oeuvre, mais surtout, une forte résistance à la déformation dûe à la pression du béton exercée sur le coffrage.

Découvrons ensemble comment est réalisé ce type de coffrage

retour

Suivant

Comme pour tout ouvrage en béton armé, des fers attentes de votre poteau ont été mise en place et coulés avec la dalle en béton.

Essaie, pour cet exercice, de rester logique dans ton raisonnement.... Mais pour ne pas de laisser dans l'échec, il te suffit de déposer la souris sur l'image, et comme par hasard, un indice, qui des fois, peut être un peu louche, mais à toute ça signification.....

Je suis le chef d'équipe, c'est moi qui vais t'accompagner tout le long du mode opératoire. Allez c'est parti, choisis une tâche.

Que doit on faire en premier lieu, coici une liste de tâches à réaliser:

Implanter

Coffrage la talonnette

Coulage et décoffrage de la talonnette

retour

Etape 1: Implantation

Le tracé de l'implantation doit être le plus précis possible, Pour cela, tu trouveras toutes les informations sur la vue en plan et les coupes de ton bâtiment.

Très bien, tu as réussi ton premier défi, maintenant, voyons à quoi vont servir tout ces traits.

Lorsque l'on commence à travailler avec des coffrages outils, il partiquement sûr, qu'il va y avoir un grand nombre de poteaux différents à coffrer et couler, pour nous aider, ontrouvera sur les plans les informations suivantes pour chaque poteaux:

Axes du poteau en reportant les aplombs des chaises d'implantation

Numéro du poteau: P0, P1...

La hauteur du poteau: Ar. sup. + 2,50 (arase supérieure + 2,50 mètre du sol)

Côtés du poteau de sorte à garder un repère pour le coffrage.

La section du poteau L (longueur) x l (largeur)

retour

Suivant

Etape 1: Implantation

Et maintenant que l'on a implanté le poteau, qu'allons nous faire, je te laisse faire ton choix.

Que doit on faire en premier lieu, coici une liste de tâches à réaliser:

Coffrage la talonnette

Coulage et décoffrage de la talonnette

retour

Etape 2: Coffrage de la talonnette

La talonnette est coffrée avec des chevrons et maintenu par des serre-joints.

Chevrons 4 x 6

Très bien, je vois que tu commences à bien comprendre le procédé, voyons ensemble les points importants.

Le chevron utilisé à pour largeur entre 3 et 5 cm, et pour épaisseur entre 4 et 8 cm.

Serre-joints

Axes pour vérifier le montage et le calage

Il est importants que les chevrons utilisés soient de la même épaisseur afin de faciliter le coulage.

retour

Suivant

Etape 2: Coffrage de la talonnette

Très bien, je vois que tu commences à bien comprendre le procédé, voyons ensemble les points importants.

Que doit on faire en premier lieu, coici une liste de tâches à réaliser:

Coulage et décoffrage de la talonnette

retour

Etape 3: Coulage et décoffrage de la talonnette

Au bout de 48 heures, la talonnette est décoffrée et est prête à recevoir le coffrage.Il faudra, tout de même, faire attention à ne pas trop cogner la talonnette, elle pourrait se casser et il faudrait tout refaire.

Appuis sur suivant pour continuer

retour

Suivant

COFFRAGE DU POTEAU

Maintenant que la talonnette est sèche, nous pouivons passer aux choses sérieuses, on va découvrir lesdifférentes phases de sa réalisation.Pour cela, tu as une séries de tâches sur le côté, et avec ton pouvoir de déduction, je suis sûr que tu vas réussir à trouver la 1ère tâche à effectuer.

Listes de tâches à réaliser pour confectionner le coffrage:

Assemblage des joues et stockage du matériel

Pose de l'armature

Pose et réglage de la 1ère joue

Pose et réglage de la 2ème joue

Serrage des joues 1 et 2

Serrage des joues 2 et 3

Pose et serrage de la 4ème joue

Pose et serrage de la 3ème joue

retour

Suivant

COFFRAGE DU POTEAU

Maintenant que la talonnette est sèche, nous pouivons passer aux choses sérieuses, on va découvrir lesdifférentes phases de sa réalisation.Pour cela, tu as une séries de tâches sur le côté, et avec ton pouvoir de déduction, je suis sûr que tu vas réussir à trouver la 1ère tâche à effectuer.

Listes des tâches à réaliser pour confectionner le coffrage.

Assemblage des joues et stockage du matériel

Pose de l'armature

Pose et réglage de la 1ère joue

Pose et réglage de la 2ème joue

Serrage des joues 1 et 2

Serrage des joues 2 et 3

Pose et serrage de la 4ème joue

Pose et serrage de la 3ème joue

retour

Etape 1: Assemblage des joues et stockage

Pour l'exemple, le poteau aura une section de 40 cm de côté, pour permettre une coffrage appelé: en aile de moulin, nous allons procéder comme suit:

Très bien, il faut commencer par le début:Assembler les 4 joues qui vont servir à coffrer chacune des faces du poteau.

Prendre 8 peaux coffrantes appelés : Banche manuportable

Ces banches ont une hauteur de 1,20 mètres et peuvent variées en largeur. Ici, nous allons utiliser des banches de 75 cm de largeur.

1,20 m

On dispose les banches l'une face à l'autre, on faisant attention de les mettre toutes dans le même sens, sinon, le montage du poteau sera impossible.

75 cm

Appuis sur suivant pour voir la suite

retour

Suivant

Etape 1: Assemblage des joues et stockage

L'assemblage des joues se fait avec des serrages rapides (mets la souris ici)

Détail serrage

retour

Suivant

Etape 1: Assemblage des joues et stockage

Les joues sont prêtes, maintenant avant de commencer à coffrer le poteau, il va falloir stocker tout le matériel dont on aura besoin. Mets la souris sur le nom pour voir à quoi ressemble l'élément

Joues de coffrage

Filaire d'ancrage de 40 cm

Boulons universel

Super plaques

Etais tirant-poussant

retour

Suivant

Etape 1: Assemblage des joues et stockage

Tout le matériel est à disposition, on peut commencer le travail le plus interressant, epresses toi de choisir la première tâche du coffrage. Bonne chance

Listes des tâches à réaliser pour confectionner le coffrage.

Pose de l'armature

Pose et réglage de la 1ère joue

Pose et réglage de la 2ème joue

Serrage des joues 1 et 2

Pose et serrage de la 4ème joue

Pose et serrage de la 3ème joue

retour

Etape 2: Pose et réglage de 1ère joue

Très bien, pour commencer, nous allons poser la première joue, peut importe le côté par lequel tu commences, le tout c'est d'être à l'aise lors de l'assemblage.

La pose de la première joue, appelée aussi peau coffrante, vient se plaquer contre talonnette et un seul côtéau ras du trait d'implantation.

Dés que la peau coffrante est plaquée à la talonnette, il faut mettre un étais tire-pousse pour éviter quelle ne se couche.

Mettre d'aplomb la face coffrante (pour voir comment on fait, clique sur le paragraphe)

Mets la souris sur les différents paragraphes et une image apparaitra pour expliquer la mise en oeuvre.

retour

Suivant

Etape 2: Pose et réglage de 1ère joue

Le réglage de l'aplomb s'effectue à l'aide du tire-pousse et d'un fil à plomb, pour cela deux possibilités:

Plaquette (plaque métallique du fil à plomb)

Voyons un peu mieu la manière de réussir un aplomb sur ce type de coffrage.

1ère possibilité: Le fût du fil à plomb est décollé de la face coffrante. Solution: Il suffit de dévisser le pied droit (en tournant vers la gauche) pour "tirer" la face coffrante jusqu'à ce que le fût effleure le coffrage.

Fouet (fil qui retient le fût à la plaquette)

2ème possibilité: Le fût du fil à plomb est collé à la face coffrante. Solution: Il suffit de visser le pied droit (en tournant vers la droite) pour "pousser" la face coffrante jusqu'à ce que le fût effleure le coffrage.

Fût (Plomb de cônique)

Suivant

Etape 2: Pose et réglage de 1ère joue

Très bien, pour commencer, nous allons poser la première joue, peut importe le côté par lequel tu commences, le tout c'est d'être à l'aise lors de l'assemblage.

Listes des tâches à réaliser pour confectionner le coffrage.

Pose de l'armature

Pose et réglage de la 2ème joue

Serrage des joues 1 et 2

Pose et serrage de la 4ème joue

Pose et serrage de la 3ème joue

retour

Etape 3: Pose et réglage de 2ème joue

Tout le matériel est à disposition, on peut commencer le travail le plus interressant, epresses toi de choisir la première tâche du coffrage. Bonne chance

La pose de la deuxième joue vient se plaquer contre talonnette et un contre le bas de la première joue

Dés que la peau coffrante est plaquée à la talonnette, il faut mettre un étais tire-pousse pour éviter quelle ne se couche.

Mettre d'aplomb la face coffrante (pour voir comment on fait, clique sur le paragraphe)

Mets la souris sur les différents paragraphes et une image apparaitra pour expliquer la mise en oeuvre.

retour

Suivant

Etape 3: Pose et réglage de 2ème joue

Comme pour réglage de la première peau , deux possibilités:

Tout le matériel est à disposition, on peut commencer le travail le plus interressant, epresses toi de choisir la première tâche du coffrage. Bonne chance

Plaquette

1ère possibilité: Le fût du fil à plomb est décollé de la face coffrante. Solution: Il suffit de dévisser le pied droit (en tournant vers la gauche) pour "tirer" la face coffrante jusqu'à ce que le fût effleure le coffrage.

Fouet

2ème possibilité: Le fût du fil à plomb est collé à la face coffrante. Solution: Il suffit de visser le pied droit (en tournant vers la droite) pour "pousser" la face coffrante jusqu'à ce que le fût effleure le coffrage.

Fût

Suivant

Etape 3: Pose et réglage de 2ème joue

Listes des tâches à réaliser pour confectionner le coffrage.

Et maintenant, quel est ton choix pour l'étape suivante, réfléchit bien.

Pose de l'armature

Serrage des joues 1 et 2

Pose et serrage de la 4ème joue

Pose et serrage de la 3ème joue

retour

Etape 4: Serrage des joues 1 et 2

Pour réaliser le serrage des deux peaux coffrantes, nous allons utiliser:

Tout le matériel est à disposition, on peut commencer le travail le plus interressant, epresses toi de choisir la première tâche du coffrage. Bonne chance

4 Filières d'ancrage de 40 cm

4 Super plaques

4 Boulons d'assemblage universel

Si votre coffrage est monté dans le bon sens, et si vous êtes d'aplomb, alors vous allez vous apercevoir que les trous correspondent

retour

Suivant

Etape 4: Serrage des joues 1 et 2

Listes des tâches à réaliser pour confectionner le coffrage.

Nous sommes bientôt arrivé au bout de nos efforts, fait ton choix pour l'étape suivante.....

Pose de l'armature

Pose et serrage de la 4ème joue

Pose et serrage de la 3ème joue

retour

Etape 5: Pose de l'armature

Très bien, l'armature est mise en place, mais pour des raison de sécurité évidentes, tu dois porter des gants et des lunettes pour éviter toute blessure avec les aciers.

L'armature est réalisée et mise en place dans le coffrage. Pour se faire, il suffit d'emboiter l'armature dans les aciers en attente ( se mettre sur le fond de l'armature pour découvrir l'emboitement).

retour

Suivant

Etape 5: Pose de l'armature

Listes des tâches à réaliser pour confectionner le coffrage.

Plus que deux grosse étapes avant de couler, il me tarde, alors réfléchis bien et fais ton choix.

Pose et serrage de la 4ème joue

Pose et serrage de la 3ème joue

retour

Etape 6: Pose et serrage de la 3ème joue

Tout le matériel est à disposition, on peut commencer le travail le plus interressant, epresses toi de choisir la première tâche du coffrage. Bonne chance

La pose de la troisième joue vient se plaquer contre talonnette et un contre le bas de la première joue.

Dés que la peau coffrante est plaquée à la talonnette, la personne avec qui vous travaillez, maintient le coffrage pendant que tu glisses les boulons un iversel dans le trou.

Laplomb se fera automatiquement, pas besoin de le vérifier.

retour

Suivant

Etape 6: Pose et serrage de la 3ème joue

Les boulons universels sont glissés dans les réservations au moment de la pose de la troisième joue.

Attention à ne pas oublier de serrer, sinon au coulage, il va falloir ramaser le béton par terre.

Tu glisse la filière d'ancrage dans le boulon universel, attention, il te faut la maintenir sinon elle va glisser et tomber.

Bloquer le tout avec la super plaque 10, attention à ne pas trop serrer, sous peine d'esquinter les filetages.

retour

Suivant

Etape 6: Pose et serrage de la 3ème joue

Listes des tâches à réaliser pour confectionner le coffrage.

C'est fait, plus que la dernière étape et après on téléphone à la centrale à béton pour couler

Pose et serrage de la 4ème joue

retour

Etape 7: Pose et serrage de la 4ème joue

Attention au moment de la fermeture du coffrage, c'est le moment où l'on se coince les doigts en poussant la quatrième joue contre la troisième. Il te faut tenir le coffrage par les raidisseurs horizontaux.

La fermeture du coffrage se fait lorsque l'on vient poser la dernière joue.

Le procédé est identique aux autres, il faut se plaquer à la talonnette (mis à part qu'on ne la voit pas) et ensuite se plaquer contre la peau de coffrage.

Il faut, pendant que ton camarade maintient la peau de coffrage, que tu glisses les boulons universels dans leurs réservation.

retour

Suivant

Etape 7: Pose et serrage de la 3ème joue

Les boulons universels sont glissés dans les réservations au moment de la pose de la troisième joue.

Attention à ne pas oublier de serrer, sinon au coulage, il va falloir ramaser le béton par terre.

Tu glisse la filière d'ancrage dans le boulon universel, attention, il te faut la maintenir sinon elle va glisser et tomber.

Bloquer le tout avec la super plaque 10, attention à ne pas trop serrer, sous peine d'esquinter les filetages.

retour

Suivant

COFFRAGE PRET A ETRE COULE

FELICITATIONSTu viens de finir de coffrer ton premier poteau avec des coffrages outils. Après la théorie, place à la pratique. Soit prudent et réfléchis

retour

REALITE AUGMANTEE

Suivez les étapes et vous arriverez à la nouvelle technologie, cliquez au milieu ronds pour avoir accés aux explications.

Etape 1

Etape 3

Etape 2

Etape 4

Définition réalité augmentée

Lien de téléchargement

Télécharger l'application

Code de la maquette

retour

LIENS DE TELECHARGEMENT

Suivant la marque de votre téléphone et son système d'exploitation, flashez le QR Code qui convient.

Pour Iphone

Pour Smartphone

Si vous êtes en train de faire cette lecture depuis vos téléphones portables, cliquez sur le système d'exploitation de votre téléphone en dessous qui convient:

Smartphone

Iphone

retour

AU TRAVAIL

Si tu arrives sur cette page, cela veut dire que tu as regardé et lu tout le reste. Ton travail consiste à réaliser le mode opératoire de conception de chacun des coffrages. Pour cela, tu vas télécharger les liens ci-dessous. Une fois téléchargé, tu ouvres le fichier avec Acrobate reader et tu n'auras qu'à déplacer les vignettes pour les mettre dans la bonne case. Le travail fini, tu l'enregistres sur une clef USB, et nous le corrigerons ensemble en classe avant de l'imprimer si besoin.

Mode Opératoire coffrage outil

Lien de téléchargement Acrobat reader gratuit

Uniquement si tu ne l'as pas sur ton PC

Mode Opératoire Coffrage traditionnel

retour

Tu t'es trompé

Recommences et aide toi de l'indice dans la photo en haut à droite

chance supplémentaire

OUPS une erreur est survenue

Réessaie encore une fois

chance supplémentaire

Là, ça ne peut pas fonctionner comme ça.

Retente ta chance, tu vas y arriver

chance supplémentaire

Tu 'tes trompé, ce n'est pas grave, ça prouve que tu as essayé.

Tu as encore une chance

chance supplémentaire

Rien de grave, tu t'es trompé, ça arrive à tout le monde, le tout est de vouloir persévérer pour trouver la bonne solution.

chance supplémentaire
