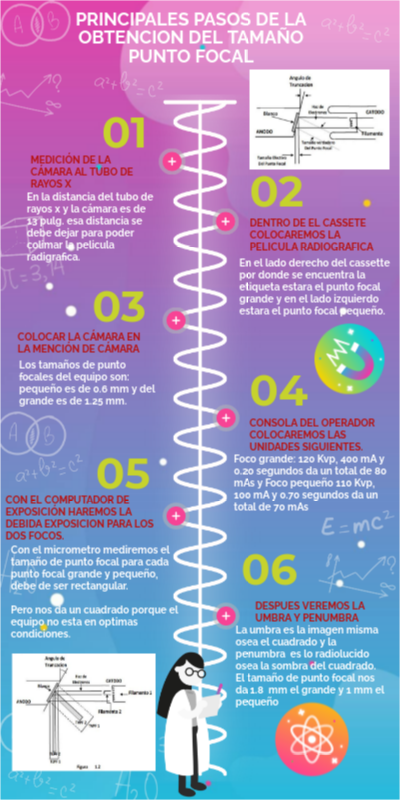

pRINCIPALES PASOS DE LA OBTENCION DEL TAMAÑO PUNTO FOCAL
01
Medición de la cámara al tubo de rayos x
02
En la distancia del tubo de rayos x y la cámara es de 13 pulg. esa distancia se debe dejar para poder colimar la pelicula radigrafica.
DENTRO De EL CASSETE COLOCAREMOS LA PELICULA RADIOGRAFICA
En el lado derecho del cassette por donde se encuentra la etiqueta estara el punto focal grande y en el lado izquierdo estara el punto focal pequeño.
03
cOLOCAR LA CÁMARA EN LA MENCIÓN DE CÁMARA
Los tamaños de punto focales del equipo son: pequeño es de 0.6 mm y del grande es de 1.25 mm.
04
cONSOLA DEL OPERADOR COLOCAREMOS LAS UNIDADES SIGUIENTES.
05
Foco grande: 120 Kvp, 400 mA y 0.20 segundos da un total de 80 mAs y Foco pequeño 110 Kvp, 100 mA y 0.70 segundos da un total de 70 mAs
con el computador de exposición haremos la debida exposicion para los dos focos.
Con el micrometro mediremos el tamaño de punto focal para cada punto focal grande y pequeño, debe de ser rectangular. Pero nos da un cuadrado porque el equipo no esta en optimas condiciones.
06
despues veremos la umbra y penumbra
La umbra es la imagen misma osea el cuadrado y la penumbra es lo radiolucido osea la sombra del cuadrado. El tamaño de punto focal nos da 1.8 mm el grande y 1 mm el pequeño
