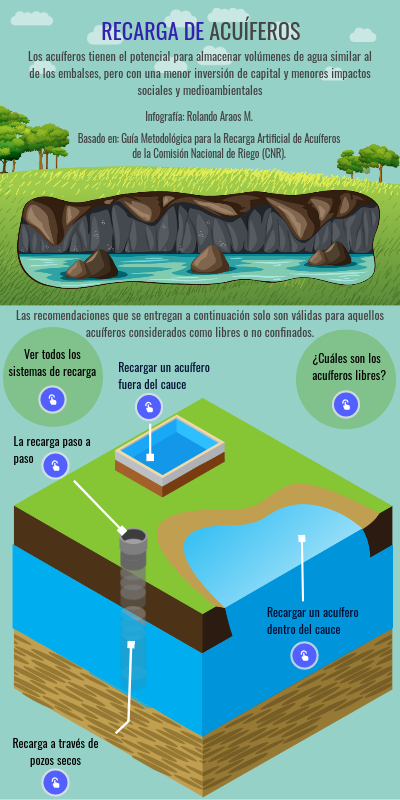

RECARGA DE ACUÍFEROS
Los acuíferos tienen el potencial para almacenar volúmenes de agua similar al de los embalses, pero con una menor inversión de capital y menores impactos sociales y medioambientales
Infografía: Rolando Araos M.
Basado en: Guía Metodológica para la Recarga Artificial de Acuíferos de la Comisión Nacional de Riego (CNR).
Las recomendaciones que se entregan a continuación solo son válidas para aquellos acuíferos considerados como libres o no confinados.
Ver todos los sistemas de recarga
¿Cuáles son los acuíferos libres?
Recargar un acuíferofuera del cauce
La recarga paso a paso
Recargar un acuífero dentro del cauce
Recarga a través de pozos secos
ACUÍFEROS LIBRES
¿Qué son?
Un acuífero catalogado como "libre" o "no confinado" implica que solo tiene una capa impermeable y que se encuentra cercano a la superficie. Un acuífero confinado, en cambio, posee dos capas impermeables que dificultan acceder a este.
Los métodos de recarga que se mostrarán en el resto de las infografías serán válidas solo para este tipo de acuíferos, según lo que estipula la guía de la Comisión Nacional de Riego (CNR).
Cuando la superficie freática traspasa el terreno se forman lagunas o humedales
Dentro de una captación, el nivel de agua indica la superficie freática
Superficie freática(línea roja)
Un acuífero confinado tendría otra capa impermeable
Nivel de aguadentro de la captación
Aguainfiltrándose
Terreno impermeable(el agua no traspasa este punto)
Espesor del acuífero
Acuífero por dentro
Componentes parala recarga de acuíferos
Los seis componentes enumerados a continuación, están basados en las Guías Australianas para el Reciclaje de Agua
Zona de captura
Presa, piscina de detención, humedal o canal donde el agua es retenida o desviada hacia el lugar donde será tratada
Pretratamiento
Zona donde se separan los elementos sólidos del agua a través de sistemas pasivos (ej. balsas de decantación) o sistemas de ingeniería (ej. filtro de arena)
Recarga
El agua permea el suelo y viaja hasta el acuífero donde se almacenará. Esto se logra a través de métodos de infiltración o de inyección
Almacenamiento subterráneo
Corresponde al acuífero donde se almacena el agua
Recuperación
El agua es descargada de forma intencional a un ecosistema que depende del recurso hídrico
Uso final
El agua obtenida puede ser utilizada para riego agrícola
Zona de captura o desvío de cauces
Presa, piscina de detención, humedal o canal donde el agua es retenida o desviada hacia el lugar donde será tratada
Pretratamiento para eliminar contaminantes
En este ejemplo, se utiliza un método de decantación para limpiar el agua
Proceso dedecantación
Siguiente
Recarga
El agua, una vez que se encuentra limpia, pasa a una piscina de infiltración. Esto le permitirá al recurso hídrico traspasar el suelo y recargar el acuífero
Suelo permeable
Agua limpia
Velocidad de infiltración mínima: 0,5 metros por día
Almacenamiento subterráneo
El acuífero, lugar de almacenamiento natural del agua bajo la superficie, es recargado mediante este proceso
Suelo permeable
Acuífero no confinadoo libre
Suelo impermeable
Acuífero se recarga
Siguiente
Volver
Recuperación del agua
A través de un punto de captación, es posible extraer parte del agua disponible en el acuífero
Se puede acoplar un sistema de riego
Punto de captacióndel agua
Acuífero
Uso final
El agua puede utilizarse para riego agrícola (un postratamiento del agua puede ser necesario antes de su uso)
Volver
Métodos de recargade acuíferos libres
Escoger un determinado método de recarga dependerá de las condiciones específicas del sitio. No existe una solución única o correcta.
Además, factores como el costo de instalación, suelo, las condiciones hidrológicas locales, la calidad de la fuente de agua y área de terreno disponible también pueden influir en la decisión final.
Tal como se mencionó anteriormente, estos métodos solo aplican para aquellos acuíferos no confinados o libres.
Fuera del cauce
Piscinas de infiltración
Tratamiento suelo-acuífero
Zanjas de infiltración
Galerías de infiltración
Canales de infiltración
Dentro del cauce
Estanques de percolación
Represas subterráneas
Descargas de agua de represas
Pozos secos
Pozos secos
piscinas de infiltración
Modalidad - Fuera del cauce
Esta alternativa corresponde a piscinas o balsas de poca profundidad. Generalmente se construyen fuera del cauce. El agua es desviada a estas piscinas por bomba o gravedad.
Para funcionar adecuadamente, es fundamental que el suelo bajo la piscina sea permeable, es decir, que el agua avance 0,5 metros por cada día como mínimo.
El diseño es simple y sencillo
Permeabilidad mínima:0,5 m/día
3 a 12 meses en construirse
Costo: 152 CLP/m3
Vida útil cercana a los 30 años
Suelo permeable (el terreno permite que el agua se infiltre)
Agua que ha sido desviada de otro cauce
Acuífero no confinadoo libre
Suelo impermeable
Acuífero se recarga
Siguiente
Volver
tratamientosuelo-acuífero
Modalidad - Fuera del cauce
El tratamiento suelo-acuífero (SAT) es una variación del método de piscinas de infiltración. Este generalmente (pero no exclusivamente) se aplica a la recarga del acuífero con aguas residuales tratadas.
El agua se recarga de forma intermitente, alternando entre ciclos húmedos y secos, para facilitar la eliminación de nutrientes y patógenos desde la superficie de la piscina.
Aguas residuales tratadas
Suelo permeable
Acuífero se recarga
Suelo permeable
Acuífero no confinadoo libre
Secado ayuda a eliminar potenciales patógenos
Tras infiltrar toda el agua, la piscina queda seca
Siguiente
Volver
galerías deinfiltración
Modalidad - Fuera del cauce
Las galerías de infiltración cuentan con una estructura vacía que permite facilitar la infiltración de agua hacia el suelo.
Al no haber cuerpos de agua al aire libre, este método evita peligros como crecimiento de algas, malos olores, plagas de insectos y/o dificultades asociados a la seguridad pública.
tiempo
Se requieren entre 3 a 12 meses para instalar esta modalidad
Profundidad
Las galerías se instalan a una profundidad de entre 2 a 3 metros
materiales
Las galerías se suelen forrar con geotextil permeable y ser cubiertas con tierra vegetal tras ser enterradas
costo
Este asciende a 0,19 dólares por metro cúbico. Puede variar dependiendo de la infraestructura
Las galerías, por fuera, están forradas con un material geotextil permeable
Tras ser instalada, esta se debe tapar con tierra
*Podrían requerirse barreras a los costados de la galería para evitar que las raíces la dañen
Dentro de la galería, hay una tubería perforada por donde escurre el agua
Profundidad:2 a 3 metros
A partir de este punto,el agua comienza a infiltrarse
Se extrae el aguadesde el acuífero
Siguiente
Volver
zanjas deinfiltración
Modalidad - Fuera del cauce
Las zanjas de infiltración son canales construidos en laderas con el objetivo de captar el escurrimiento de agua, evitar procesos erosivos y conservar el suelo y el agua.
Son relativamente poco profundas y permiten la infiltración de agua en el suelo, pero también pueden recargar acuíferos poco profundos y no confinados.
Costo:El costo de la excavación mecánica, al menos en la zona centro norte y centro sur, oscila entre 1.683 y .2375 pesos por cada metro cúbico
Tiempo:Desde el inicio hasta el final de las obras, bastarán con un par de días o semanas para completar el trabajo
Consideraciones:Las zanjas deben ser limpiadas con frecuencia para asegurarse de que no está siendo obstruida por sedimentos finos o vegetación excesiva
Inclinación:Las pendientes donde se instale la zanja deben tener una inclinación de entre 10% a 40%, idealmente
Ancho de la zanja:40 cm
Pendiente
Agua de la zanja puede infiltrarse en el suelo y el acuífero
Profundidad de la zanja: 40 cm
Suelo permeable
Acuífero poco profundo
Siguiente
Volver
Canales deinfiltración
Modalidad - Fuera del cauce
Este método utiliza canales existentes no revestidos fuera de la temporada de riego. Para ello, se mantienen las bocatomas abiertas con el fin de permitir la entrada de excedentes de caudales, hasta una zona donde serán retenidas o contenidas.
También se pueden construir canales para desviar y capturar las escorrentías de aguas lluvias provenientes de laderas altas y zonas afectadas por la erosión.
Para utilizar estos canales con fines de recarga durante el invierno, es necesario mantener el canal limpio, sin material vegetal y evitar revestirlo completamente para mantener las tasas de infiltración.
tiempo
La implementación puede tomar un par de días. Sin embargo, este tipo de canales es bastante común en el país y puede no ser necesario realizar ninguna obra adicional
autorización
Para dejar las bocatomas abiertas durante el invierno es necesario contactarse con la Dirección General de Aguas (DGA)
materiales
Es recomendable contener el agua con diversas estructuras, sean barreras, compuertas, entre otros
costo
El costo de realizar las excavaciones correspodientes oscila entre 1.683 a 2.375 pesos por metro cúbico
Compuertas retienen agua del canal
Evita que agua del canal caiga en el río y no se infiltre
Canales de distribución existente sin revestimiento
Separación entre elrío y el suelo
Río
Infiltración aumentada en invierno
Acuífero
Infiltración natural
Siguiente
Volver
estanques depercolación
Modalidad - Dentro del cauce
Este tipo de estanques se construyen en ríos que presentan caudales temporales, es decir, se forman tras una lluvias y posteriormente se secan.
El objetivo es no perder el agua de dicho río, por lo que a través de un muro o contención de baja permeabilidad se obstruye el cauce del mismo facilitando la infiltración del agua a través del suelo hacia el acuífero.
El agua que se recargue al acuífero podrá ser extraída aguas abajo.
Esta técnica será efectiva cuando el curso de agua sea relativamente estrecho o la topografía cercana permita construir muros de represa.
mantención
El mantenimiento de la permeabilidad del arroyo puede ser costoso. Todos los años se debe realizar una remoción mecánica de las capas del suelo
materiales
Es recomendable contener el agua con una estructura de baja permeabilidad. Por ejemplo, un muro de arcilla
costo
El costo total de la obra es de 152 pesos por cada metro cúbico. Es un valor similar al de las piscinas de infiltración
tiempo
La instalación puede tomar entre 3 a 12 meses, dependiendo de las condiciones de la zona
Agua detenida proveniente de río intermitente
Muro o contención de baja permeabilidad que evita que el agua continúe su curso
Agua seinfiltra
Acuífero
Punto de extracciónde agua
Siguiente
Volver
represasubterránea
Modalidad - Dentro del cauce
Este tipo de represa se aplica a ríos intermitentes donde la roca madre dificulta el flujo del acuífero.
Para ello, durante períodos donde el acuífero baja su nivel de agua, se debe perforar hasta la roca madre y montar una muralla o barrera de baja permeabilidad (por ejemplo, arcilla).
La recarga de este acuífero ocurre en otro punto de la superficie en la que se esté trabajando, por ejemplo, río arriba a través de piscinas de infiltración.
costo
El costo total de la obra es de 152 pesos por cada metro cúbico. Es un valor similar al de las piscinas de infiltración
tiempo
La instalación puede tomar entre 3 a 12 meses, dependiendo de las condiciones de la zona
utilidad
Permite aprovechar los recursos de un acuífero cuando las velocidades del agua subterránea son muy altas
materiales
Es fundamental que la estructura de baja permeabilidad evite el flujo de agua para aprovechar al máximo el recurso hídrico
Aquí escurre el río intermitente
Muro de material impermeable
En este punto se puede extraer el agua
En este sector,el agua del acuífero sí puede circular
Agua no puede traspasar la barrera
Roca madre(impermeable)
Siguiente
Volver
descarga de aguas de represas
Modalidad - Dentro del cauce
Esta alternativa contempla detener y liberar el agua lentamente cuando esta va bajando en una pendiente tras ser descargada desde una represa.
Esto evita que el agua descargada se pierda ya que el recurso hídrico se infiltra a través del lecho del río hacia el acuífero mientras está detenida.
Para aumentar la eficiencia de esta técnica, es recomendable contar con varias murallas o barreras a través del río las que deben contar con un espacio o agujero el que debe ser capaz de permitir el flujo de agua para impedir el rebalse del tope.
tiempo
La instalación puede tomar entre 3 a 12 meses, dependiendo de las condiciones de la zona
unión
Este método puede combinarse con la represa subterránea: la recarga se realiza arriba y la descarga de agua subterránea desde más abajo
materiales
Se debe verificar que el muro o barrera sea de una altura capaz de contener el volumen de agua que bajará por la pendiente
costo
El costo total de la obra es de 152 pesos por cada metro cúbico. Es un valor similar al de las piscinas de infiltración. Aunque se pueden utilizar presas existentes
Agua proveniente de una represa
Lo ideal es que, en una misma pendiente, existan varias barreras similares
Espacio evita que agua rebalse el muro
Acuífero
Agua seinfiltra
Punto de extracciónde agua
Siguiente
Volver
pozossecos
Modalidad - Pozos secos
Los pozos secos, también conocidos como pozos de gravedad, son una técnica de infiltración que utiliza pozos poco profundos y de gran diámetro para recargar un acuífero no confinado por gravedad.
Este método será de gran utilidad cuando las primeras capas bajo tierra presenten una baja permeabilidad o el espacio no sea suficiente para instalar una piscina o galería de infiltración.
tiempo
Se requieren entre 3 a 12 meses para instalar esta modalidad
diseño
En la fase de diseño del proyecto, se deberá determinar la tasa de infiltración del agua en el suelo
mantenimiento
Es aconsejable llenar el pozo con grava y una capa de !ltro de arena gruesa, para favorecer la in!ltración y reducir los costos de mantenimiento
costo
Este asciende a 124 pesos por por metro cúbico
Las galerías, por fuera, están forradas con un material geotextil permeable
Cámara de sedimentación
Escorrentía pluvial (viaja hacia el pozo seco)
Pozos secos
Perforaciones en el revestimiento del pozo seco
Rejilla
Sedimentos
Capa de baja permeabilidad(arcilla)
Infiltración
Acuífero
Volver
Recarga de Acuíferos
Rolando Araos
Created on September 22, 2020
En momentos donde la disponibilidad de agua dulce es crítica, la recarga de acuíferos surge como una opción para cuidar uno de los recursos más valiosos. Esta implica recargar las fuentes naturales de agua ubicada en las napas subterráneas. De esa forma, el agua extraída se repone.
Start designing with a free template
Discover more than 1500 professional designs like these:
View
Practical Timeline
View
Timeline video mobile
View
Timeline Lines Mobile
View
Major Religions Timeline
View
Timeline Flipcard
View
Timeline video
View
History Timeline
Explore all templates
Transcript
RECARGA DE ACUÍFEROS
Los acuíferos tienen el potencial para almacenar volúmenes de agua similar al de los embalses, pero con una menor inversión de capital y menores impactos sociales y medioambientales
Infografía: Rolando Araos M.
Basado en: Guía Metodológica para la Recarga Artificial de Acuíferos de la Comisión Nacional de Riego (CNR).
Las recomendaciones que se entregan a continuación solo son válidas para aquellos acuíferos considerados como libres o no confinados.
Ver todos los sistemas de recarga
¿Cuáles son los acuíferos libres?
Recargar un acuíferofuera del cauce
La recarga paso a paso
Recargar un acuífero dentro del cauce
Recarga a través de pozos secos
ACUÍFEROS LIBRES
¿Qué son?
Un acuífero catalogado como "libre" o "no confinado" implica que solo tiene una capa impermeable y que se encuentra cercano a la superficie. Un acuífero confinado, en cambio, posee dos capas impermeables que dificultan acceder a este.
Los métodos de recarga que se mostrarán en el resto de las infografías serán válidas solo para este tipo de acuíferos, según lo que estipula la guía de la Comisión Nacional de Riego (CNR).
Cuando la superficie freática traspasa el terreno se forman lagunas o humedales
Dentro de una captación, el nivel de agua indica la superficie freática
Superficie freática(línea roja)
Un acuífero confinado tendría otra capa impermeable
Nivel de aguadentro de la captación
Aguainfiltrándose
Terreno impermeable(el agua no traspasa este punto)
Espesor del acuífero
Acuífero por dentro
Componentes parala recarga de acuíferos
Los seis componentes enumerados a continuación, están basados en las Guías Australianas para el Reciclaje de Agua
Zona de captura
Presa, piscina de detención, humedal o canal donde el agua es retenida o desviada hacia el lugar donde será tratada
Pretratamiento
Zona donde se separan los elementos sólidos del agua a través de sistemas pasivos (ej. balsas de decantación) o sistemas de ingeniería (ej. filtro de arena)
Recarga
El agua permea el suelo y viaja hasta el acuífero donde se almacenará. Esto se logra a través de métodos de infiltración o de inyección
Almacenamiento subterráneo
Corresponde al acuífero donde se almacena el agua
Recuperación
El agua es descargada de forma intencional a un ecosistema que depende del recurso hídrico
Uso final
El agua obtenida puede ser utilizada para riego agrícola
Zona de captura o desvío de cauces
Presa, piscina de detención, humedal o canal donde el agua es retenida o desviada hacia el lugar donde será tratada
Pretratamiento para eliminar contaminantes
En este ejemplo, se utiliza un método de decantación para limpiar el agua
Proceso dedecantación
Siguiente
Recarga
El agua, una vez que se encuentra limpia, pasa a una piscina de infiltración. Esto le permitirá al recurso hídrico traspasar el suelo y recargar el acuífero
Suelo permeable
Agua limpia
Velocidad de infiltración mínima: 0,5 metros por día
Almacenamiento subterráneo
El acuífero, lugar de almacenamiento natural del agua bajo la superficie, es recargado mediante este proceso
Suelo permeable
Acuífero no confinadoo libre
Suelo impermeable
Acuífero se recarga
Siguiente
Volver
Recuperación del agua
A través de un punto de captación, es posible extraer parte del agua disponible en el acuífero
Se puede acoplar un sistema de riego
Punto de captacióndel agua
Acuífero
Uso final
El agua puede utilizarse para riego agrícola (un postratamiento del agua puede ser necesario antes de su uso)
Volver
Métodos de recargade acuíferos libres
Escoger un determinado método de recarga dependerá de las condiciones específicas del sitio. No existe una solución única o correcta.
Además, factores como el costo de instalación, suelo, las condiciones hidrológicas locales, la calidad de la fuente de agua y área de terreno disponible también pueden influir en la decisión final.
Tal como se mencionó anteriormente, estos métodos solo aplican para aquellos acuíferos no confinados o libres.
Fuera del cauce
Piscinas de infiltración
Tratamiento suelo-acuífero
Zanjas de infiltración
Galerías de infiltración
Canales de infiltración
Dentro del cauce
Estanques de percolación
Represas subterráneas
Descargas de agua de represas
Pozos secos
Pozos secos
piscinas de infiltración
Modalidad - Fuera del cauce
Esta alternativa corresponde a piscinas o balsas de poca profundidad. Generalmente se construyen fuera del cauce. El agua es desviada a estas piscinas por bomba o gravedad.
Para funcionar adecuadamente, es fundamental que el suelo bajo la piscina sea permeable, es decir, que el agua avance 0,5 metros por cada día como mínimo.
El diseño es simple y sencillo
Permeabilidad mínima:0,5 m/día
3 a 12 meses en construirse
Costo: 152 CLP/m3
Vida útil cercana a los 30 años
Suelo permeable (el terreno permite que el agua se infiltre)
Agua que ha sido desviada de otro cauce
Acuífero no confinadoo libre
Suelo impermeable
Acuífero se recarga
Siguiente
Volver
tratamientosuelo-acuífero
Modalidad - Fuera del cauce
El tratamiento suelo-acuífero (SAT) es una variación del método de piscinas de infiltración. Este generalmente (pero no exclusivamente) se aplica a la recarga del acuífero con aguas residuales tratadas.
El agua se recarga de forma intermitente, alternando entre ciclos húmedos y secos, para facilitar la eliminación de nutrientes y patógenos desde la superficie de la piscina.
Aguas residuales tratadas
Suelo permeable
Acuífero se recarga
Suelo permeable
Acuífero no confinadoo libre
Secado ayuda a eliminar potenciales patógenos
Tras infiltrar toda el agua, la piscina queda seca
Siguiente
Volver
galerías deinfiltración
Modalidad - Fuera del cauce
Las galerías de infiltración cuentan con una estructura vacía que permite facilitar la infiltración de agua hacia el suelo.
Al no haber cuerpos de agua al aire libre, este método evita peligros como crecimiento de algas, malos olores, plagas de insectos y/o dificultades asociados a la seguridad pública.
tiempo
Se requieren entre 3 a 12 meses para instalar esta modalidad
Profundidad
Las galerías se instalan a una profundidad de entre 2 a 3 metros
materiales
Las galerías se suelen forrar con geotextil permeable y ser cubiertas con tierra vegetal tras ser enterradas
costo
Este asciende a 0,19 dólares por metro cúbico. Puede variar dependiendo de la infraestructura
Las galerías, por fuera, están forradas con un material geotextil permeable
Tras ser instalada, esta se debe tapar con tierra
*Podrían requerirse barreras a los costados de la galería para evitar que las raíces la dañen
Dentro de la galería, hay una tubería perforada por donde escurre el agua
Profundidad:2 a 3 metros
A partir de este punto,el agua comienza a infiltrarse
Se extrae el aguadesde el acuífero
Siguiente
Volver
zanjas deinfiltración
Modalidad - Fuera del cauce
Las zanjas de infiltración son canales construidos en laderas con el objetivo de captar el escurrimiento de agua, evitar procesos erosivos y conservar el suelo y el agua.
Son relativamente poco profundas y permiten la infiltración de agua en el suelo, pero también pueden recargar acuíferos poco profundos y no confinados.
Costo:El costo de la excavación mecánica, al menos en la zona centro norte y centro sur, oscila entre 1.683 y .2375 pesos por cada metro cúbico
Tiempo:Desde el inicio hasta el final de las obras, bastarán con un par de días o semanas para completar el trabajo
Consideraciones:Las zanjas deben ser limpiadas con frecuencia para asegurarse de que no está siendo obstruida por sedimentos finos o vegetación excesiva
Inclinación:Las pendientes donde se instale la zanja deben tener una inclinación de entre 10% a 40%, idealmente
Ancho de la zanja:40 cm
Pendiente
Agua de la zanja puede infiltrarse en el suelo y el acuífero
Profundidad de la zanja: 40 cm
Suelo permeable
Acuífero poco profundo
Siguiente
Volver
Canales deinfiltración
Modalidad - Fuera del cauce
Este método utiliza canales existentes no revestidos fuera de la temporada de riego. Para ello, se mantienen las bocatomas abiertas con el fin de permitir la entrada de excedentes de caudales, hasta una zona donde serán retenidas o contenidas.
También se pueden construir canales para desviar y capturar las escorrentías de aguas lluvias provenientes de laderas altas y zonas afectadas por la erosión.
Para utilizar estos canales con fines de recarga durante el invierno, es necesario mantener el canal limpio, sin material vegetal y evitar revestirlo completamente para mantener las tasas de infiltración.
tiempo
La implementación puede tomar un par de días. Sin embargo, este tipo de canales es bastante común en el país y puede no ser necesario realizar ninguna obra adicional
autorización
Para dejar las bocatomas abiertas durante el invierno es necesario contactarse con la Dirección General de Aguas (DGA)
materiales
Es recomendable contener el agua con diversas estructuras, sean barreras, compuertas, entre otros
costo
El costo de realizar las excavaciones correspodientes oscila entre 1.683 a 2.375 pesos por metro cúbico
Compuertas retienen agua del canal
Evita que agua del canal caiga en el río y no se infiltre
Canales de distribución existente sin revestimiento
Separación entre elrío y el suelo
Río
Infiltración aumentada en invierno
Acuífero
Infiltración natural
Siguiente
Volver
estanques depercolación
Modalidad - Dentro del cauce
Este tipo de estanques se construyen en ríos que presentan caudales temporales, es decir, se forman tras una lluvias y posteriormente se secan.
El objetivo es no perder el agua de dicho río, por lo que a través de un muro o contención de baja permeabilidad se obstruye el cauce del mismo facilitando la infiltración del agua a través del suelo hacia el acuífero.
El agua que se recargue al acuífero podrá ser extraída aguas abajo.
Esta técnica será efectiva cuando el curso de agua sea relativamente estrecho o la topografía cercana permita construir muros de represa.
mantención
El mantenimiento de la permeabilidad del arroyo puede ser costoso. Todos los años se debe realizar una remoción mecánica de las capas del suelo
materiales
Es recomendable contener el agua con una estructura de baja permeabilidad. Por ejemplo, un muro de arcilla
costo
El costo total de la obra es de 152 pesos por cada metro cúbico. Es un valor similar al de las piscinas de infiltración
tiempo
La instalación puede tomar entre 3 a 12 meses, dependiendo de las condiciones de la zona
Agua detenida proveniente de río intermitente
Muro o contención de baja permeabilidad que evita que el agua continúe su curso
Agua seinfiltra
Acuífero
Punto de extracciónde agua
Siguiente
Volver
represasubterránea
Modalidad - Dentro del cauce
Este tipo de represa se aplica a ríos intermitentes donde la roca madre dificulta el flujo del acuífero.
Para ello, durante períodos donde el acuífero baja su nivel de agua, se debe perforar hasta la roca madre y montar una muralla o barrera de baja permeabilidad (por ejemplo, arcilla).
La recarga de este acuífero ocurre en otro punto de la superficie en la que se esté trabajando, por ejemplo, río arriba a través de piscinas de infiltración.
costo
El costo total de la obra es de 152 pesos por cada metro cúbico. Es un valor similar al de las piscinas de infiltración
tiempo
La instalación puede tomar entre 3 a 12 meses, dependiendo de las condiciones de la zona
utilidad
Permite aprovechar los recursos de un acuífero cuando las velocidades del agua subterránea son muy altas
materiales
Es fundamental que la estructura de baja permeabilidad evite el flujo de agua para aprovechar al máximo el recurso hídrico
Aquí escurre el río intermitente
Muro de material impermeable
En este punto se puede extraer el agua
En este sector,el agua del acuífero sí puede circular
Agua no puede traspasar la barrera
Roca madre(impermeable)
Siguiente
Volver
descarga de aguas de represas
Modalidad - Dentro del cauce
Esta alternativa contempla detener y liberar el agua lentamente cuando esta va bajando en una pendiente tras ser descargada desde una represa.
Esto evita que el agua descargada se pierda ya que el recurso hídrico se infiltra a través del lecho del río hacia el acuífero mientras está detenida.
Para aumentar la eficiencia de esta técnica, es recomendable contar con varias murallas o barreras a través del río las que deben contar con un espacio o agujero el que debe ser capaz de permitir el flujo de agua para impedir el rebalse del tope.
tiempo
La instalación puede tomar entre 3 a 12 meses, dependiendo de las condiciones de la zona
unión
Este método puede combinarse con la represa subterránea: la recarga se realiza arriba y la descarga de agua subterránea desde más abajo
materiales
Se debe verificar que el muro o barrera sea de una altura capaz de contener el volumen de agua que bajará por la pendiente
costo
El costo total de la obra es de 152 pesos por cada metro cúbico. Es un valor similar al de las piscinas de infiltración. Aunque se pueden utilizar presas existentes
Agua proveniente de una represa
Lo ideal es que, en una misma pendiente, existan varias barreras similares
Espacio evita que agua rebalse el muro
Acuífero
Agua seinfiltra
Punto de extracciónde agua
Siguiente
Volver
pozossecos
Modalidad - Pozos secos
Los pozos secos, también conocidos como pozos de gravedad, son una técnica de infiltración que utiliza pozos poco profundos y de gran diámetro para recargar un acuífero no confinado por gravedad.
Este método será de gran utilidad cuando las primeras capas bajo tierra presenten una baja permeabilidad o el espacio no sea suficiente para instalar una piscina o galería de infiltración.
tiempo
Se requieren entre 3 a 12 meses para instalar esta modalidad
diseño
En la fase de diseño del proyecto, se deberá determinar la tasa de infiltración del agua en el suelo
mantenimiento
Es aconsejable llenar el pozo con grava y una capa de !ltro de arena gruesa, para favorecer la in!ltración y reducir los costos de mantenimiento
costo
Este asciende a 124 pesos por por metro cúbico
Las galerías, por fuera, están forradas con un material geotextil permeable
Cámara de sedimentación
Escorrentía pluvial (viaja hacia el pozo seco)
Pozos secos
Perforaciones en el revestimiento del pozo seco
Rejilla
Sedimentos
Capa de baja permeabilidad(arcilla)
Infiltración
Acuífero
Volver
