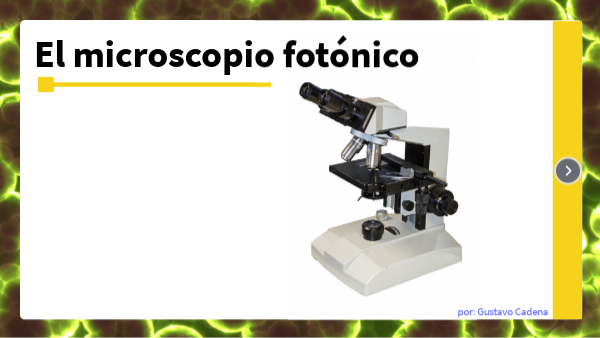

El microscopio fotónico

por: Gustavo Cadena

Índice

1. Definición2. Componentes3. Técnicas de microscopía 4. Video 5. Gracias

Definición

Microscopio

El microscopio es un instrumento básico en el estudio de la biología. Permite amplificar la imagen de una estructura microscópica mediante un sistema de lentes y un sistema de iluminación.

Índice general

Componentes

El microscopio fotónico posee tres sistemas

Sistema óptico

Sistema de iluminación

Sistema mecánico

Índice general

Ocular

Sistema óptico

El sistema óptico comprende una serie de lentes que permiten amplificar la imagen e iluminar la muestra.

Sistemas

Condensador

Objetivos

Ocular

El ocular (pueden ser dos), tiene una lente en su interior que amplifica la imagen aumentada inicialmente por la lente del objetivo. El ocular normalmente tiene un aumento de 10x (la "x" indica "aumento") por lo que amplifica una imagen 10 veces su tamaño.

Objetivos

Los objetivos de un microscopio tienen diferentes aumentos: 4X, 10X, 40X, 100X. La "X" indica el número de veces que aumenta la imagen.

Los objetivos tienen lentes en su interior que proporcionan el aumento inicial de la imagen. Para determinar el aumento global se multiplica el aumento del objetivo por el aumento del ocular; un objetivo de 4× con un ocular 10×, produce una imagen que es 40 veces la medida original del objeto.

Objetivos

Condensador

El condensador es una lente que concentra los rayos de la fuente de luz sobre la muestra, para que la preparación se presente bien iluminada.

Condensador

Sistema de iluminación

El sistema de iluminación comprende una fuente luminosa y mecanismos para regular la cantidad de luz que llegan a la muestra.

Sistemas

Diafragma de iris

Diafragma de campo

Fuente luminosa

Diafragma de iris

El diafragma de iris consiste en un sistema de laminillas dispuestas de forma que, al abrir o cerrar, regulan el contraste y permiten observar detalles específicos de la muestra. El diafragma de iris se encuentra integrado al condensador

Diafragma de iris

Fuente luminosa

Los microscopios modernos cuentan con una fuente que provee una luz continua, misma que se dirige para atravezar la muesta y poder observarla. El foco por lo regular se localiza en la base del microscopio.

Fuente luminosa

Diafragma de campo

Al girar el diafragma de campo, se abren o cierra una abertura circular que permite regular la cantidad de luz que recibe la muestra.

Diafragma de campo

Cabezal o tubo

Sistema mecánico

Revolver

El sistema mecánico está integrado por una serie de elementos de soporte, móviles y de enfoque.

Tornillos de enfoque

Sistemas

Platina

Soporte o base

Cabezal

El cabezal soporta los sistemas de lentes oculares, dependiendo del microscopio puede ser unilocular o binocular.

Cabezal o tubo

Cabezal

El cabezal soporta los sistemas de lentes oculares, dependiendo del microscopio puede ser unilocular o binocular.

Revolver

El revolver sostiene los sistemas de léntes objetivos. Al girar el revolver, se puede elegir un objetivo de mayor o menor aumento.

Revolver

Platina

La platina proporciona una superficie donde colocar el portaobjetos con la muestra. La platina cuenta con dos tornillos (tornillos del carro), que permiten desplazarla hacia los lados o adelante y atrás.

Platina

Tornillos del carro

Soporte

Como su nombre lo indica, el soporte sirve para mantener todos los elementos integrados en una sola unidad, de una manera firme y estable. El soporte consta de una base robusta y un brazo que sostiene los sistemas ópticos y mecánicos

Brazo o columna

Soporte o base

Tornillos de enfoque

Los tornillos de enfoque modifican la altura de la platina, colocando la muestra en el punto exacto de enfoque. El tornillo mayor o macrométrico aproxima, mientras que el tornillo menor o micrométrico consigue el enfoque preciso.

Tornillos de enfoque

Técnicas de microscopía

Existen diferentes técnicas para la observación de preparaciones histológicas, las cuales se distinguen unas de otras por el tipo de fuente luminosa que emplean.

Técnicas de microscopía

Índice general

Campo oscuro

Contraste de fases

Campo claro

Técnica de campo claro

La microscopía de campo claro se usa de manera rutinaria para el estudio de tejidos (histología). En la microscopía de campo claro, la muestra se corta muy fina para que la luz la pueda atravesar y se observen las características celulares, además se requieren métodos de tinción del tejido para generar contraste. La técnica de tinción más utilizada es la de hematoxilina y eosina.

Técnica de campo oscuro

En la microscopía de campo oscuro se utiliza un condensador especial que ilumina la muestra con luz indirecta. El objetivo recibe solo la luz que es refractada* por las estructuras del tejido, por lo que el campo visual tiene un fondo oscuro sobre el que resaltan contornos brillantes. Es útil para observar cristales en líquidos o microorganismos como espiroquetas.

(*) Refracción: cambio de dirección de la luz al pasar de un medio a otro, en el se propaga con distinta velocidad.

Técnica de contraste de fases

En la técnica de contraste de fases se aprovecha la diferencia de los índices de refracción en distintas partes de la muestra, dando como resultado que las partes densas se observen oscuras, mientras que las partes menos densas se vean claras, produciendo contraste. Para lograr esto, algunos microscopios cuentan con anillos especiales en el condensador. Esta técnica se emplea para observar tejidos vivos sin tinción.

(*) Refracción: cambio de dirección de la luz al pasar de un medio a otro, en el se propaga con distinta velocidad.

Video

Partes del microscopio

Índice general

¡Gracias!
