Cómo operar una bomba Scholander
Rolando Araos
Created on September 10, 2020
Este instrumento es clave para ejecutar un riego deficitario controlado (RDC). Este implica entregarle menos agua del que la planta requiere para estresarla y que mantenga o aumente su productividad, lo que además ayuda a ahorrar agua. Con la bomba Scholander se mide el nivel de estrés de la planta.
Start designing with a free template
Discover more than 1500 professional designs like these:
View
Timeline Diagram
View
Timeline Diagram 3
View
Timeline Diagram 4
View
Timeline Diagram 2
View
Triangle Diagram 3
View
Color Shapes SWOT
View
Lean Business Canvas
Transcript

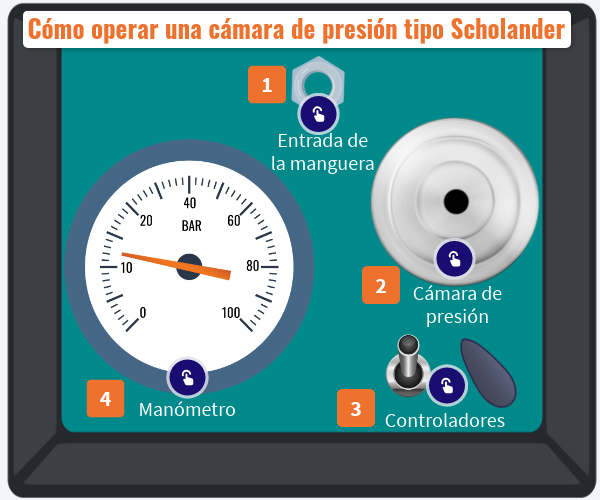

Cómo operar una cámara de presión tipo Scholander
Entrada de la manguera
Cámara de presión
Manómetro
Controladores
Conectar el gas con la bomba de Scholander a través de una manguera
SIGUIENTE
Manómetro de la manguera que conecta al gas con la bomba de Scholander
Si tras conectar la manguera y abrir el gas el manómetro no se mantiene estable, es probable que exista una fuga. Se debe revisar el equipo
Si al abrir el gas el manómetro se mantiene estable, se puede continuar con la medicion
El extremo de la manguera va conectado a la bomba de Scholander
ANTERIOR
PASO 2
Pasos para escoger la hoja que irá en la cámara de Scholander
ANTERIOR
SIGUIENTE
Analizar* qué árbol es el más representativo del bloque o huerto
*Esta tarea debe ser realizada con ayuda de un asesor
ANTERIOR
SIGUIENTE
Escoger una hoja del árbol más representativo
Esta NO debe presentar daños ni color amarillo
ANTERIOR
SIGUIENTE
Antes de cortarla del árbol, esta debe ser sellada en una bolsa
Esto evitará que la hoja se deshidrate y afecte la medición
clic
clic
ANTERIOR
SIGUIENTE
Ahora sí se puede cortar la hoja de la rama
chic
ANTERIOR
SIGUIENTE
Con ayuda de una hoja de afeitar, se debe emparejar el corte en el peciolo de la hoja
Esto facilitará identificar el momento en el que la hoja empiece a pierder agua dentro de la cámara de Scholander
chic
ANTERIOR
SIGUIENTE
Se debe introducir la hoja y la bolsa dentro de la cámara de Scholander
El peciolo de la hoja debe quedar expuesto
ANTERIOR
VER PASO 3
Encender la bomba de Scholander
ON
OFF
ANTERIOR
SIGUIENTE
Regular la presión a la que ingresa el gas
Lo ideal es trabajar con 1 bar cada 2 segundos
+ presión
- presión
ANTERIOR
VER PASO 4
Determinar el estrés hídrico de la planta
*Este parámetro ayuda a determinar la facilidad con la que el agua se puede mover dentro de los cultivos y se mide en bares o megapascales
ANTERIOR
SIGUIENTE
Tras dar el gas, el manómetro de la bomba comenzará a avanzar
A medida que avance, se deberá observar el estado del peciolo de la hoja
ANTERIOR
SIGUIENTE
Llegado el momento, el peciolo de la hoja comenzará a liberar agua
Apenas suceda, se deberá cortar el gas
*Idealmente, esto debe verse con una lupa
ANTERIOR
SIGUIENTE
Se debe anotar el valor del manómetro de la bomba de Scholander
En este ejemplo, el valor es de 12 bares
ANTERIOR
SIGUIENTE
¿Qué significa este valor?
Arturo Calderón explica que, mientras más presión se tenga que aplicar al tejido vegetal muestreado con la bomba de Sholander, mayor será el estrés hídrico de la planta.
“En términos coloquiales, medir el estado hídrico con la cámara de Scholander es similar a presionar un limón con la mano. Un limón con mucha agua necesitará de muy poca presión de nuestra mano para sacar el jugo, mientras que un limón deshidratado requerirá de mucha fuerza para sacar el jugo retenido en las células de la pulpa", acota el experto.
ANTERIOR
