Presentación interfaz de Solidworks

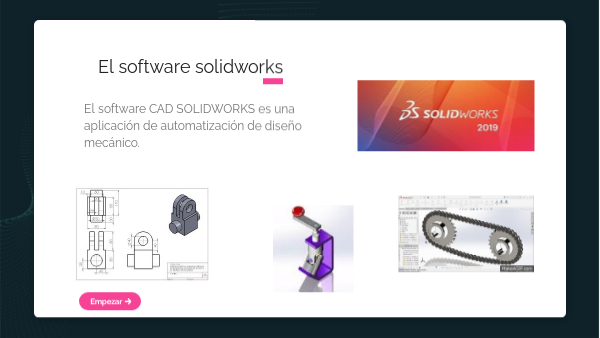

El software solidworks

El software CAD SOLIDWORKS es una aplicación de automatización de diseño mecánico.

Empezar

ÍNDICE:

COMANDOS 3D.

El software solidworks

CREACIÓN DE PLANOS.

CREACIÓN DE ENSAMBLES.

ANÁLISIS DE MOVIMIENTO

Empezar

Diseño en 3D

• Solidworks emplea un procedimiento de diseño en 3D.
• Se diseña desde el croquis inicial hasta el resultado final.
• Se puede crear planos 2D a partir de un modelo.
• Permiten crear ensambles a partir de piezas.

Terminología

+ info

• Origen: Punto de coordenadas (0,0,0)
• Plano: Geometría constructiva plana.
• Eje: Línea recta para crear la geometría.
• Cara: Límites que contribuyen a la formación de un modelo o superficie.
• Arista: Lugar donde se entrecruzan dos o más caras.
• Vértice: Punto en el que hacen intersecciòn dos o más líneas.

ACCESOS RÁPIDOS

+ info

• Acceso rápido en pieza

Para activar los accesos rápidos mantenemos presionado el click derecho del mouse y desplazamos hacia la derecha.

• Acceso rápido en ensamble

• Acceso rápido en dibujo

• Acceso rápido en croquis

Croquis

Origen

Cotas Conductoras

En muchos de los casos, el croquis se empieza en el origen, lo cual brinda una posisicón para el croquis.

Pemiten modificar el tamaño acotado en un corquis.

Planos

Cotas conducidas

Se pueden crear planos en documento de pieza o ensamble.

Se pueden crear este tipo de cotas con fines informativos,

Relaciones de croquis

• Perpendicularidad

• Paralelismo

• Horizontal

• Vertical

• Tangente

• Coincidente

• Igual

ICONOS PRINCIPALES DE DIBUJO

ICONOS PRINCIPALES DE DIBUJO

TRAZO DE BOSQUEJO 2D

OPERACIONES BÁSICAS DE SOLIDWORKS

• Saliente base barrido

La saliente barrido permite realizar un barrido de un perfil a través de una línea que denota una trayectoria

OPERACIONES BÁSICAS DE SOLIDWORKS

• Recubir

Permite crear perfiles a través de bocetos en diferentes planos.

OPERACIONES BÁSICAS DE SOLIDWORKS

• Matriz lineal

Permite reproducir bocetos a lo largo de una cara de una superfice con su respectivo dimensionamiento.

OPERACIONES BÁSICAS DE SOLIDWORKS

• Matriz circular

Utilice matrices circulares para crear varias instancias de una o más operaciones que pueden espaciarse o separarse uniformemente alrededor de un eje.

OPERACIONES BÁSICAS DE SOLIDWORKS

• Saliente base por límite

Un límite se extiende por dos o más perfiles en una o dos direcciones.

OPERACIONES BÁSICAS DE SOLIDWORKS

• Creación planos de referencia.

Existen diversas formas de crear planos, relacionados con las referencias geométricas de una figura.

OPERACIONES BÁSICAS DE SOLIDWORKS

• Corte por revolución

Permite crear revoluciones internas en un perfil en forma de corte.

EJERCICIO EN CLASEBRAZO

EJERCICIO SOLIDWORKS

EJERCICIO SOLIDWORKS

EJERCICIO SOLIDWORKS

EJERCICIO SOLIDWORKS

OPERACIONES BÁSICAS DE SOLIDWORKS

• Corte recubierto

Permite crear un corte a traves de una superfice por medio de planos paralelos.

OPERACIONES BÁSICAS DE SOLIDWORKS

Creación de taladro sencillo: Taladro crea varios tipos de operaciones de taladro en el modelo. Puede colocar un taladro y configurar una profundidad en una cara plana

OPERACIONES BÁSICAS DE SOLIDWORKS

Creación redondeo-chaflán La operación Redondeo/redondo crea una cara interna o externa redonda en la pieza. Se pueden redondear todas las aristas de una cara, conjuntos de caras seleccionados, aristas seleccionadas o bucles de aristas.

OPERACIONES BÁSICAS DE SOLIDWORKS

Creación simetría: Crea una copia de una operación (o múltiples operaciones), a las que se ha aplicado simetría con respecto a una cara o un plano. Se puede seleccionar la operación o se pueden seleccionar las caras de que se compone la operación.

OPERACIONES BÁSICAS DE SOLIDWORKS

Operación de vaciado. La herramienta Vaciado, deja abiertas las caras que seleccione y crea operaciones de paredes láminas en las caras restantes. Si no selecciona ninguna cara en el modelo, puede vaciar una pieza sólida, creando un modelo hueco cerrado.

OPERACIONES BÁSICAS DE SOLIDWORKS EJERCICIO

OPERACIONES BÁSICAS DE SOLIDWORKS

Operación de nervio El Nervio es un tipo de operación de extrusión especial creado a partir de contornos croquizados abiertos o cerrados. Agrega material de un espesor determinado en una dirección especificada entre el contorno y una pieza existente.

OPERACIONES BÁSICAS DE SOLIDWORKS

OPERACIONES BÁSICAS DE SOLIDWORKSENVOLVER.

OPERACIONES BÁSICAS DE SOLIDWORKS

El método Analítico envuelve una cara plana o no plana con un croquis. Se puede crear una cara plana a partir de modelos cilíndricos, cónicos o extruidos. También se puede seleccionar un perfil plano para agregar múltiples croquis de spline cerrada.

OPERACIONES BÁSICAS DE SOLIDWORKS

Para crear una operación de envoltura utilizando el método Analítico: Seleccione el croquis que desee envolver desde el gestor de diseño del FeatureManager. El croquis que se desea envolver sólo puede contener múltiples contornos cerrados. No se puede crear una operación envolver a partir de un croquis que contiene contornos abiertos.

OPERACIONES BÁSICAS DE SOLIDWORKS

Haga clic en Ajuste automático en la barra de herramientas Operaciones, o en Insertar > Operaciones > Ajuste automático.

OPERACIONES BÁSICAS DE SOLIDWORKS

Haga clic en Ajuste automático en la barra de herramientas Operaciones, o en Insertar > Operaciones > Ajuste automático.

OPERACIONES BÁSICAS DE SOLIDWORKS

Si selecciona Estampar o Grabar , puede seleccionar una línea, una arista lineal o un plano para configurar una Dirección de desmoldeo . Para una línea o una arista lineal, la dirección de desmoldeo es la dirección de la entidad seleccionada. Para un plano, la dirección de desmoldeo es normal al plano.

REFUERZO-SECADORA DE CABELLO

REFUERZO-SECADORA DE CABELLO

REFUERZO-SECADORA DE CABELLO

REFUERZO-SECADORA DE CABELLO

REFUERZO-SECADORA DE CABELLO

REFUERZO-SECADORA DE CABELLO

REFUERZO-SECADORA DE CABELLO

REFUERZO-SECADORA DE CABELLO

REFUERZO-SECADORA DE CABELLO

REFUERZO-SECADORA DE CABELLO

OPERACIONES BÁSICAS DE SOLIDWORKS CHAPA METÁLICA

Chapa metálica despliega un menú de comando que permiten crear varios modelos de trabajo entre ellos es comando plegable que nos ayuda a verificar una superficie de trabajo, y genera las superficies aplanadas, como hacer un dobles y desdoblar una representación de cajas con el volumen exacto de corte y los pliegues de trabajo.

GENERACIÓN DE PLANOS.

1 2 3

GENERACIÓN DE PLANOS.

GENERACIÓN DE PLANOS.

GENERACIÓN DE PLANOS.

Línea constructiva. Permite crear líneas de eje en las distintas perforaciones en la vistas seleccionadas.

GENERACIÓN DE PLANOS.

Línea constructiva. Permite crear líneas de eje en las distintas perforaciones en la vistas seleccionadas.

GENERACIÓN DE PLANOS.

Generación de cajetín institucional para trabajos, presentación de elementos con el cajetín institucional con las siguinetes especificaciones en el gráfico.

GENERACIÓN DE PLANOS A3-A0

GENERACIÓN DE PLANOS. Ejercicio.

PLANOS 2D-SECADORA DE CABELLO

ENSAMBLES DE ELEMENTOS MECÁNICOS

ENSAMBLES DE ELEMENTOS MECÁNICOS

RELACONES DE POSICIÓN

MECÁNICAS

ANVANZADAS

ESTÁNDAR

ENSAMBLE EJERCICIO

ENSAMBLE EJERCICIO

ENSAMBLE EJERCICIO

ENSAMBLE EJERCICIO

ENSAMBLE EJERCICIO

ENSAMBLE EJERCICIO N1

ENSAMBLE EJERCICIO N2

RELACIÓNES MECÁNICAS

ACTIVIDAD EN CLASE

ACTIVIDAD EN CLASE

ACTIVIDAD EN CLASE

ACTIVIDAD EN CLASE

ANÁLISIS DE MOVIMIENTO

Se utiliza Análisis de movimiento (disponible con el complemento SOLIDWORKS Motion en la versión SOLIDWORKS Premium) para simular y analizar con precisión el movimiento de un ensamblaje a la vez que se incorporan los efectos de los elementos de Estudio de movimiento (incluyendo fuerzas, resortes, amortiguadores y fricción). Un estudio de Análisis de movimiento combina elementos de estudio de movimiento con relaciones de posición en cálculos de movimiento. Por tanto, las restricciones de movimiento, las propiedades de materiales, la masa y los contactos entre componentes se tienen en cuenta en los cálculos realizados por el solver cinemático de SOLIDWORKS Motion. Así mismo, un estudio de Análisis de Motion calcula cargas para utilizar en la definición de casos de carga para análisis estructural. -Se activa usando la parte de configuración en complementos.

ANÁLISIS DE MOVIMIENTO

-Activamos Solidworks motion -Aceptar. -Activamos en nuestro ensamble todas las relaciones de posición en el ensamble para una buena simulación de movimiento.

ANÁLISIS DE MOVIMIENTO

Se activa la pestaña en la parte inferior ESTUDIO DE MOVIMIENTO. 1.Activamos el ícono de contactos. 2. Referenciamos ícono de motor rotatorio. 3. Ícono calcular. 4.Seleccionamos tiempo de simulación. 5. Ícono de reproducir.

ANÁLISIS DE MOVIMIENTO ACTIVIDAD EN CLASE

REALIZAR EL ENSAMBLE DE LOS ELEMENTOS DEL SIGUIENTE ENALCE: https://ctsdonbosco-my.sharepoint.com/:u:/g/personal/alfredo_quillupangui_ctsdonbosco_edu_ec/ESvBDfGNTdtOs7erJDPBdkYBeeTaZMSMxKURt6Rwfv6BXg?e=IBmPpi REALIZAR LA ANIMACIÓN DE MOVIMIENTO RESPECTIVO.

ANÁLISIS DE MOVIMIENTO ACTIVIDAD EN CLASE

REALIZAR EL ENSAMBLE DE LOS ELEMENTOS DEL SIGUIENTE ENALCE: https://ctsdonbosco-my.sharepoint.com/:f:/g/personal/alfredo_quillupangui_ctsdonbosco_edu_ec/EiBnksIJ78BNiJdNjuootbAB6owQjWFXHJJMmvrQx_Mpdw?e=jfgGAb REALIZAR LA ANIMACIÓN DE MOVIMIENTO RESPECTIVO.

ANÁLISIS DE MOVIMIENTO ACTIVIDAD EN CLASE

ANÁLISIS DE MOVIMIENTO ACTIVIDAD EN CLASE

CREACIÓN TALADRO MANUAL . CREACIÓN DE ELEMENTOS INDIVIDUALES, PLANOS INDIVIDUALES.

LINK PLANOS : https://ctsdonbosco-my.sharepoint.com/:b:/g/personal/alfredo_quillupangui_ctsdonbosco_edu_ec/EfC3LPbnJd5GnfwBLqzx4TIBdFfDhFeZcwoTXtCkNJSdXg?e=GUls5V
