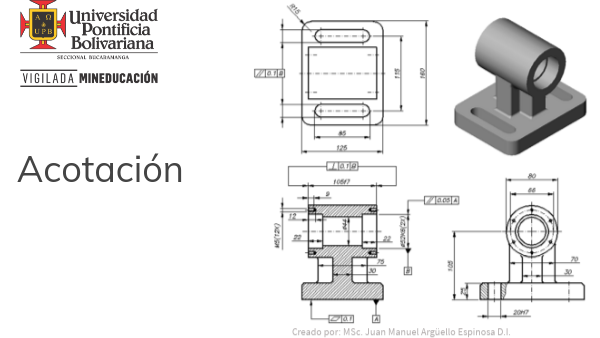

Acotación

Acotación

Creado por: MSc. Juan Manuel Argüello Espinosa D.I.

Menú

Definición

Elementos que Intervienen en la Acotación

Principios Generales

Normas Fundamentales de Dimensionamiento

Sistemas de Dimensionamiento

Clasificación de las Cotas

Dimensionamiento por Descomposición Geométrica

Sistematización del Proceso de Acotación de una Pieza

Reglas para el Acotado

Acotación de Primitivas

Acotación de Elementos Constructivos

Acotación para la Fabricación

Ejemplos

DEFINICIÓN

Los planos son documentos generados en la oficina técnica, correspondientes a objetos susceptibles de fabricación o modificación de su diseño. Éstos pueden ser piezas mecánicas (planos de ingeniería mecánica), edificios u obra civil (planos de arquitectura y construcción), movimientos de terrenos (planos de ingeniería civil), esquemas eléctricos, electrónicos, instalaciones, etc. Los planos deben ser claros y precisos para que en el taller o en la oficina técnica se pueda determinar una pieza correctamente, sin necesidad de operaciones aritméticas intermedias o aclaraciones posteriores. En los dibujos técnicos deben figurar todos los datos necesarios para la fabricación y posible verificación del elemento, además de cualquier otra información necesaria. El objetivo final del plano es la construcción de un objeto que en él aparece representado (una pieza mecánica, una vivienda, un barco, etc.) por lo que esta información debe ser clara y, sobre todo, completa.

DEFINICIÓN

La acotación es el proceso de anotar, mediante líneas, cifras, signos y símbolos, las mediadas de un objeto, sobre un dibujo previo del mismo, siguiendo una serie de reglas y convencionalismos, establecidos mediante normas.La acotación es el trabajo más complejo del dibujo mecánico, ya que para una correcta acotación de un dibujo, es necesario conocer, no solo las normas de acotación, sino también, el proceso de fabricación de la pieza, lo que implica un conocimiento de las máquinas-herramientas a utilizar para su mecanizado. Para una correcta acotación, también es necesario conocer la función adjudicada a cada dibujo, es decir si servirá para fabricar la pieza, para verificar las dimensiones de la misma una vez fabricada, etc.

ELEMENTOS QUE INTERVIENEN EN LA ACOTACIÓN

La acotación está compuesta de unos elementos y símbolos que se utilizan para que las piezas queden definidas. Todas las líneas utilizadas en la acotación serán las más finas.

ELEMENTOS QUE INTERVIENEN EN LA ACOTACIÓN

Líneas de cota: Son líneas paralelas a la superficie de la pieza objeto de medición. Sirven para soportar las medidas. Encima de ellas colocaremos la cifra que indica la dimensión de esa medida. Se trata de una línea fina, que es paralela a la superficie a medir o bien perpendiculares a a las aristas del cuerpo o a las líneas auxiliares e cota.

Info

ELEMENTOS QUE INTERVIENEN EN LA ACOTACIÓN

Cifras de cota: Es un número que indica la magnitud. Se sitúa centrada en la línea de cota. Podrá situarse en medio de la línea de cota, interrumpiendo esta, o sobre la misma, pero en un mismo dibujo se seguirá un solo criterio. Tiene que estar apoyado sobre la línea de cota y rotulado, no sirve con la escritura normal.

Info

ELEMENTOS QUE INTERVIENEN EN LA ACOTACIÓN

Líneas auxiliares de cota: Son líneas que parten del dibujo de forma perpendicular a la superficie a acotar, y limitan la longitud de las líneas de cota. Deben sobresalir ligeramente de las líneas de cota, aproximadamente en 2 mm. Excepcionalmente, como veremos posteriormente, pueden dibujarse a 60º respecto a las líneas de cota.

Info

ELEMENTOS QUE INTERVIENEN EN LA ACOTACIÓN

Flecha de cota: Las líneas de cota serán terminadas en sus extremos por un símbolo, que podrá ser una punta de flecha, un pequeño trazo oblicuo a 45º o un pequeño círculo. Es el elemento donde finaliza las líneas de cota. Sirve para indicar de donde a donde llega la dimensión de esa cota, aunque no siempre finaliza en flecha.

Info

ELEMENTOS QUE INTERVIENEN EN LA ACOTACIÓN

Líneas de Referencia de cota: Sirven para indicar un valor dimensional, o una nota explicativa en los dibujos, mediante una línea que une el texto a la pieza. Las líneas de referencia, terminarán: En flecha, las que acaben en un contorno de la pieza. En un punto, las que acaben en el interior de la pieza. Sin flecha ni punto, cuando acaben en otra línea. La parte de la línea de referencia don se rotula el texto, se dibujará paralela al elemento a acotar, si este no quedase bien definido, se dibujará horizontal, o sin línea de apoyo para el texto.

Info

ELEMENTOS QUE INTERVIENEN EN LA ACOTACIÓN

Símbolos: En ocasiones, a la cifra de cota le acompaña un símbolo indicativo de características formales de la pieza, que simplifican su acotación, y en ocasiones permiten reducir el número de vistas necesarias, para definir la pieza. Acompañan a la cifra de cota, es decir son indicaciones gráficas adicionales a las dimensiones, que simplifican la acotación y que en ocasiones permiten reducir el número de vistas necesarias.

Info

PRINCIPIOS GENERALES

Con carácter general se puede considerar que el dibujo de una pieza o mecanismo, está correctamente acotado, cuando las indicaciones de cotas utilizadas sean las mínimas, suficientes y adecuadas, para permitir la fabricación de la misma.

PRINCIPIOS GENERALES

1. Las líneas de cota no deben cruzarse entre sí.
2. Las líneas de cota no deben cruzar las líneas auxiliares de cota.
3. Las líneas de referencia no deben cruzarse entre sí.
4. Las separaciones de las líneas de cota deberán ser uniformes en todo el dibujo.
5. Las líneas de cota no deben coincidir con las líneas de dibujo.
6. No se debe acotar las líneas ocultas.
7. Las líneas de referencia deben formar un ángulo de 90 grados con la línea de cota, salvo casos especiales.
8. Las cotas deben colocarse en forma ordenada y alineada.
9. Se deberá evitar colocar cotas innecesarias o superfluas.
10. Los números y las notas deberán ser escritos sobre líneas de cota.

PRINCIPIOS GENERALES

PRINCIPIOS GENERALES

NORMAS FUNDAMENTALES DE DIMENSIONAMIENTO

Las siguientes reglas se resumen de ASME Y14.5-2009. Estas reglas tienen la intención de darle una comprensión del propósito de las prácticas de dimensionamiento estandarizadas.

• Cada dimensión tiene una tolerancia, excepto las dimensiones específicamente identificadas como referencia, máximo, mínimo o stock. La tolerancia puede aplicarse directamente a la dimensión, aplicada indirectamente en el caso de dimensiones básicas, indicada por una nota general, o ubicada en el bloque de título del dibujo.

• El dimensionamiento y la tolerancia deben estar completos en la medida en que se comprenda completamente las características de cada característica. No se permite medir el dibujo ni asumir una dimensión. Las excepciones incluyen dibujos como cableado impreso, plantillas y diseños maestros preparados en material estable. Sin embargo, en estos casos se deben dar las dimensiones de control necesarias.

NORMAS FUNDAMENTALES DE DIMENSIONAMIENTO

• Se debe mostrar cada dimensión necesaria de un producto final. Solo se deben dar las dimensiones necesarias para la definición completa. Las dimensiones de referencia deben mantenerse al mínimo.

• Las dimensiones deben seleccionarse y organizarse para adaptarse a la función y la relación de acoplamiento de una parte.

• Las dimensiones no deben estar sujetas a más de una interpretación.

• El dibujo debe definir la pieza sin especificar los procesos de fabricación. Por ejemplo, proporcione solo el diámetro de un agujero sin un proceso de fabricación como taladro o resma. Sin embargo, debe haber especificaciones especificadas en el dibujo, o documentos relacionados, en casos donde la fabricación, el procesamiento, el aseguramiento de la calidad o la información ambiental es esencial para la definición de los requisitos de ingeniería.

NORMAS FUNDAMENTALES DE DIMENSIONAMIENTO

• Se permite identificar (como no obligatorio) ciertas dimensiones de fabricación que proporcionan un margen de acabado, un margen de reducción y otros requisitos, siempre que las dimensiones finales se indiquen en el dibujo. Las dimensiones de procesamiento no obligatorias deben identificarse con una nota apropiada, como NO OBLIGATORIO (DATOS MFG).

• Las dimensiones deben estar dispuestas para proporcionar la información requerida dispuesta para una legibilidad óptima. Las dimensiones deben mostrarse en verdaderas vistas de perfil y deben referirse a contornos visibles.

• Los alambres, cables, láminas, varillas y otros materiales fabricados para calibrar o codificar números deben especificarse por dimensiones que indiquen el diámetro o grosor. Los números de indicador o código pueden mostrarse entre paréntesis siguiendo la dimensión.

NORMAS FUNDAMENTALES DE DIMENSIONAMIENTO

• Un ángulo de 90° está implícito cuando las líneas centrales y las líneas que muestran características, se muestran en un dibujo 2D en ángulo recto y no se especifica ningún ángulo. La tolerancia para estos ángulos 90° es la misma que la tolerancia angular general especificada en el bloque de título o en una nota general.

• Se aplica un ángulo básico de 90° cuando las líneas centrales de las entidades se ubican por dimensiones básicas y no se especifica ningún ángulo. Las dimensiones básicas se consideran teóricamente perfectas en tamaño, perfil, orientación o ubicación. Las dimensiones básicas son la base de las variaciones establecidas por otras tolerancias.

• Se aplica una dimensión básica cero cuando los ejes, planos centrales o superficies se muestran uno sobre otro en un dibujo y los controles geométricos establecen la relación entre las entidades.

NORMAS FUNDAMENTALES DE DIMENSIONAMIENTO

• A menos que se especifique lo contrario, todas las dimensiones y tolerancias se miden a 20° C (68° F). Se puede compensar las mediciones realizadas a otras temperaturas.

• A menos que se especifique lo contrario, todas las dimensiones y tolerancias se aplican en estado libre, excepto las partes no rígidas. La condición de estado libre describe la distorsión de la pieza después de la eliminación de las fuerzas aplicadas durante la fabricación. Las partes no rígidas son aquellas que pueden tener un cambio dimensional debido a las características de pared delgada.

• A menos que se especifique lo contrario, todas las tolerancias se aplican a la profundidad, longitud y ancho completos de la entidad.

• Las dimensiones y tolerancias se aplican en el dibujo donde se especifica.

• Un sistema de coordenadas que se muestra en un dibujo se considera diestro a menos que se especifique lo contrario. Diestro significa que el sistema de coordenadas está dispuesto en sentido horario. Cada eje se etiquetará y se mostrará la dirección positiva.

SISTEMAS DE DIMENSIONAMIENTO

Los sistemas de dimensionamiento se refieren a la forma en que las dimensiones se aplican a los dibujos para diferentes aplicaciones.Dimensionamiento UnidireccionalEl dimensionamiento unidireccional se usa comúnmente en el dibujo mecánico para la fabricación. El dimensionamiento unidireccional requiere que todos los números, figuras y notas se escriban horizontalmente y se lean desde la parte inferior de la hoja de dibujo.

SISTEMAS DE DIMENSIONAMIENTO

Dimensionado alineado El dimensionamiento alineado requiere que todos los números, figuras y notas estén alineados con las líneas de dimensión para que puedan leerse desde abajo para dimensiones horizontales y desde el lado derecho para dimensiones verticales. El dimensionamiento alineado se usa comúnmente en el dibujo arquitectónico y estructural.

SISTEMAS DE DIMENSIONAMIENTO

Coordenada Rectangular El dimensionamiento de coordenadas rectangulares sin líneas de dimensión es un tipo de dimensionamiento que incluye solo líneas de extensión y texto alineado con la extensión desde datos o coordenadas. A menudo, las letras de identificación etiquetan agujeros o características similares. Una tabla, codificada con las letras de identificación, indica el tamaño de la característica o las especificaciones. Alternativamente, los tamaños de entidades, como los agujeros, se pueden dimensionar utilizando líderes y notas tradicionales en lugar de usar una tabla. El uso de la tabla es común, y se debe confirmar al momento de realizar la fabricación de la pieza. El dimensionamiento de coordenadas rectangulares sin líneas de dimensión es popular para aplicaciones específicas, como dibujos de piezas de chapa de precisión y dibujo electrónico, especialmente para el diseño de chasis. El dimensionamiento de coordenadas rectangulares sin líneas de dimensión también se denomina dimensionamiento de ordenadas.

SISTEMAS DE DIMENSIONAMIENTO

Dimensionamiento Tabular El dimensionamiento tabular es una forma de dimensionamiento de coordenadas rectangulares sin líneas de dimensión en el que el tamaño y las dimensiones de ubicación de los datos o coordenadas (ejes X, Y, Z) se dan en una tabla que identifica las características en el dibujo. En el dimensionamiento tabular, cada entidad recibe una etiqueta con una letra o número que se correlaciona con una tabla. Algunas compañías llevan esta práctica un paso más allá y muestran la ubicación y el tamaño de las características en la tabla desde un eje X e Y. La profundidad de las características también se proporciona desde el eje Z, según corresponda. Cada característica está etiquetada con una letra o número que se correlaciona con una tabla.

SISTEMAS DE DIMENSIONAMIENTO

Dibujo Paramétrico. Los dibujos paramétricos se utilizan cuando una pieza o conjunto en particular tiene una o más dimensiones que cambian según la aplicación específica. Por ejemplo, el diámetro de una pieza y las longitudes tienen dimensiones alternativas requeridas para diferentes propósitos. La dimensión variable generalmente se etiqueta en el dibujo con una letra en el lugar de la dimensión. La letra se coloca en un gráfico en el que se identifican los valores cambiantes.

CLASIFICACIÓN DE LAS COTAS

Existen diferentes criterios para clasificar las cotas de un dibujo, aquí veremos dos clasificaciones que considero básicas, e idóneas para quienes se inician en el dibujo mecánico. En función de su importancia, las cotas se pueden clasificar en:

• Cotas funcionales (F): Son aquellas cotas esenciales, para que la pieza pueda cumplir su función.
• Cotas no funcionales (NF): Son aquellas que sirven para la total definición de la pieza, pero no son esenciales para que la pieza cumpla su función.
• Cotas auxiliares (AUX): También se les suele llamar "de forma". Son las cotas que dan las medidas totales, exteriores e interiores, de una pieza. Se indican entre paréntesis. Estas cotas no son necesarias para la fabricación o verificación de las piezas, y pueden deducirse de otras cotas.

Info

CLASIFICACIÓN DE LAS COTAS

En función de su cometido en el plano, las cotas se pueden clasificar en:

• Cotas de dimensión (d): Son las que indican el tamaño de los elementos del dibujo (diámetros de agujeros, ancho de la pieza, etc.).
• Cotas de situación (s): Son las que concretan la posición de los elementos de la pieza.

DIMENSIONAMIENTO POR DESCOMPOSICIÓN GEOMÉTRICA

Para dimensionar el objeto mostrado en el dibujo isométrico de la derecha utilice el desglose geométrico de la siguiente manera: 1. Considere los elementos geométricos por aparte. En este caso, los elementos que deben dimensionarse incluyen:

• Dos prismas positivos.
• Un cilindro positivo.
• Un cono negativo.
• Cinco cilindros negativos.

2. Especifique las dimensiones del tamaño para cada elemento escribiendo los valores de dimensión como se indica en la figura (en esta ilustración, la palabra “tamaño” se refiere a los distintos valores de dimensión). Observe que los cuatro cilindros del mismo tamaño pueden especificarse con una dimensión. 3. Por último, localice cada elemento geométrico respecto a los demás (en esta ilustración, los valores reales sustituirán a las palabras “ubicación”). Siempre verifique que los objetos estén dimensionados por completo.

Info

SISTEMATIZACIÓN DEL PROCESO DE ACOTACIÓN DE UNA PIEZA

Una pieza será el resultado de la combinación de distintas formas primitivas. Las vistas que definen la pieza deben ser también una combinación de las vistas que definen cada una de estas, y las cotas, una combinación de las medidas de los elementos que componen la pieza. Se puede establecer que la acotación de una pieza "compleja" es igual a la acotación de todos los elementos que la componen (cotas dimensionales de cada elemento) , más una serie de cotas denominadas cotas de posición o de situación, que representan el lugar relativo que ocupan unos elementos respecto de los otros.

SISTEMATIZACIÓN DEL PROCESO DE ACOTACIÓN DE UNA PIEZA

Este método requiere un estudio previo de la geometría de la pieza. Se debe determinar qué primitivas la forman y en qué secuencia se combinan. Una vez decidido esto, se "arrastran“ las cotas de las primitivas sobre las vistas de la pieza y se añaden sus cotas de posición. Este sistema ayuda también a decidir qué vistas son las necesarias para definir la pieza, ya que se utilizarán tantas vistas como necesiten sus primitivas para quedar definidas. Con este método, además de determinar todas las cotas necesarias y suficientes, se puede controlar cuántas vistas resultan necesarias para la mejor determinación de la pieza. Por último, se deberán tener en cuenta las normas de acotación, dado que determinadas cotas dimensionales o de situación están sujetas a normas, como por ejemplo la situación de elementos simétricos.

Para entender mejor se presenta un ejemplo correspondiente al cuerpo de una válvula. De clic sobre la imagen de la válvula para observar el desglose de la misma.

REGLAS PARA EL ACOTADO

Las cotas se deben situar al lado más próximo de la magnitud que acotan. En el caso de tener varias cotas situadas en el mismo lado de la pieza, éstas deben colocarse de una forma anidada, es decir, las que estén contenidas dentro de otras, más cerca de la pieza que las que las contienen. La separación de la cota más cercana a la pieza debe ser un 50% mayor aproximadamente que la separación entre dos cotas anidadas, dependiendo del tamaño de la cifra de cota utilizado. Por ejemplo, si se utiliza un tamaño de letra de 3 mm, la separación de la primera cota a la pieza puede ser de 10 mm, y la separación entre cotas anidadas de 6 mm. Las cotas no deben situarse ni demasiado cerca ni demasiado lejos de la pieza. La indicación que se ha dado anteriormente para valores de distancias es solamente orientativa. Quedan a criterio del dibujante las separaciones de cotas que se van a utilizar, aunque se debe mantener el criterio de separar más la primera cota de la pieza y mantener uniforme la separación entre cotas anidadas.

REGLAS PARA EL ACOTADO

No debe colocarse nunca una línea de cota coincidiendo con una arista. No debe colocarse una línea de cota en la prolongación de una arista. Los ejes o las aristas de una pieza pueden utilizarse como líneas auxiliares de cota, pero nunca como líneas de cotas

REGLAS PARA EL ACOTADO

La línea de cota más corta debe ser la más cercana al contorno. Las líneas de cota paralelas se colocan en orden ascendente quedando en el interior la cota mas corta y en el exterior la cota más larga. Cuando las líneas de construcción y las líneas auxiliares de cota se intercepten, se deben extender ligeramente unos dos milímetros (2mm) del punto de intersección.

REGLAS PARA EL ACOTADO

La línea de medida de arco tiene dirección radial y sólo llevan una flecha terminal. Cuando el centro de un arco se encuentra fuera del área disponible, la línea de cota del radio debe quebrarse o interrumpirse de acuerdo con la necesidad. Cuando no indica la posición del centro puede ser interrumpida. Cuando no hay suficiente espacio se coloca la cota fuera de la pieza. Las acotaciones de vistas dibujadas solo hasta el eje de simetría, la línea de cota ha de prolongarse dos o tres milímetros más allá del eje de simetría, sin terminar la línea de cota, ni adicionar la segunda flecha.

REGLAS PARA EL ACOTADO

10

Siempre que se acote un agujero debe de llevar el símbolo de diámetro(φ) o la abreviatura DIA., a menos que se deduzca del dibujo con toda evidencia que se trata de un diámetro. Todos los arcos y redondeos deben de llevar el símbolo de radio (R). Si se trata de una esfera debe de llevar precedida la palabra esfera y después indicar si se trata de un diámetro o un radio esférico.

11

REGLAS PARA EL ACOTADO

12

Cuando hay varios agujeros con el mismo diámetro dentro de la misma pieza, se debe acotar solo uno de ellos precedido por una nota indicadora del número de agujeros semejantes. En piezas de gran tamaño y simétricas respecto a una perpendicular de las líneas de cota, se aceptan que se dispongan estas líneas tal y como se observa en la figura y si son muy numerosas pueden dibujarse incompletas y alternadas.

13

REGLAS PARA EL ACOTADO

14

Acotación en serie: cada elemento esta acotado con respecto al elemento contiguo. Este sistema es usado en el caso de que las distancias entre elementos tenga importancia predominante para su construcción o control, se toman elementos de referencia. Como desventaja se presenta que los errores constructivos se acumulan. Acotación en paralelo: cada elemento tiene el mismo origen de referencia, es decir, cuando hay un solo elemento que se puede tomar como referencia para todos los demás; no presenta errores constructivos acumulativos.

15

REGLAS PARA EL ACOTADO

16

Acotación progresiva: se fija un origen de cota cero (0) correspondiente al elemento de referencia, este elemento debe de estar en uno de los extremos, cada cota se coloca una encima de otra sobre un mismo eje o línea. Se considera un acotado en paralelo modificado. Acotación combinada: sistema que brinda las mejores posibilidades para obtener una mejor acotación, consiste en la mezcla de los sistemas precedentes antes mencionados.

17

REGLAS PARA EL ACOTADO

18

Una línea de cota nunca puede estar unida a dos vistas distintas. La línea de cota y, por lo tanto, las líneas auxiliares de cota, deberán situarse completamente en la vista que mejor defina el elemento que acota. Como norma general, debe procurarse que las líneas de cota y las líneas auxiliares no se crucen con ninguna otra línea del dibujo.

19

REGLAS PARA EL ACOTADO

20

Es incorrecto cruzar una línea de cota con otra línea, siempre que pueda evitarse. La mayoría de las veces se puede cambiar la distribución de las cotas en el dibujo. No obstante, en algunos casos, es inevitable que se produzca el cruce de dos líneas de cota. Si para evitar un cruce de líneas de cota es necesario dar una nueva vista, es preferible mantenerlo. En el caso de que resulte inevitable el cruce, no debe interrumpirse ninguna línea y se debe evitar igualmente que una línea atraviese la cifra de cota, desplazando ésta SI es necesario.

21

REGLAS PARA EL ACOTADO

22

Las líneas de cota no deben interrumpirse nunca, aunque se haya representado una vista interrumpida de la pieza. En el caso de representar una vista interrumpida de una pieza, la cifra de cota debe corresponder al valor real de la magnitud que acota, no al representado. Además, se seguirán las siguientes indicaciones: En el caso de aristas redondeadas o achaflanadas, las esquinas se prolongarán con líneas finas, siendo el punto de intersección la base de la línea auxiliar de cota.

23

REGLAS PARA EL ACOTADO

24

Las cifras de cota deben poder leerse con facilidad. Su tamaño es también proporcional al tamaño de dibujo. Un tamaño habitual es de 3,5 mm para formatos A4 y A3 Y de 5 mm para formatos superiores. Las cifras de cota deben situarse paralelamente a la línea de cota, centradas y encima de ésta. Las cifras o letras que definen la cota deben disponerse de tal forma que se puedan leer de izquierda a derecha y de abajo arriba.

25

REGLAS PARA EL ACOTADO

26

Las cotas que definen dimensiones oblicuas se posicionan de acuerdo con la figura. Las cotas que definen magnitudes angulares se posicionan de acuerdo con la forma indicada en la figura. La cifra en este caso debe ir acompañada del símbolo de grados.

27

REGLAS PARA EL ACOTADO

28

Si se dispone de espacio suficiente, la cifra de cota debe situarse centrada entre las dos líneas auxiliares de cota. Las puntas de flecha deben situarse dentro de los límites de la cifra de cota. Si no se dispone de espacio, se debe intentar mantener la cifra de cota entre las líneas.

29

REGLAS PARA EL ACOTADO

30

Cuando en el dibujo existen elementos simétricos, se debe dibujar el eje o el plano de simetría y acotar la distancia entre los dos elementos simétricos. Como norma general, no se debe acotar la distancia de los elementos al plano de simetría. Cuando se acota sobre un medio corte o sobre una vista de una pieza simétrica y no aparecen representados los dos elementos simétricos, las líneas de cota de los elementos afectados se prolongan ligeramente sobre el eje de simetría, omitiéndose la segunda flecha y la segunda línea auxiliar.

31

REGLAS PARA EL ACOTADO

32

Cuando se produzca una acumulación de cotas paralelas sobre una vista, éstas se pueden disponer, situando la cifra de cota más cerca de una punta de flecha, trazando incompletamente las líneas de cota, y situando las cotas alternativamente una a cada lado. Las cifras de cota deben ser siempre claras para evitar errores de interpretación. Por eso, si es necesario, se pueden desplazar para evitar ser cortadas por un eje, o bien e! eje puede ser interrumpido en la zona donde coincide con la cifra de cotas.

33

REGLAS PARA EL ACOTADO

34

No se debe rayar por encima de la cifra de cota si se sitúa ésta sobre un corte o sección. Se recomienda no acotar en la zona rayada o interrumpir el rayado en la zona sobre la cifra de cota. Cuando una parte del dibujo no está representada de acuerdo con la escala del mismo, se debe colocar un trazo bajo la cifra subrayándola, para indicar que la medida de pape! y la cifra real no guardan ninguna relación.

35

REGLAS PARA EL ACOTADO

36

Los cilindros pueden ser acotados sin necesidad de dibujar la vista que los define, anteponiendo siempre el símbolo ø a la cifra que define su diámetro. Los círculos se acotan en la vista que se representan como tales por medio de una cifra de cota que expresa su diámetro. Esta cota puede estar en el interior o en el exterior del círculo, y debe tener dos flechas, salvo en el caso de círculos de tamaño muy pequeño, que pueden ser acotados con una línea de referencia con una flecha y poniendo el símbolo ø delante de su diámetro.

37

REGLAS PARA EL ACOTADO

38

Si el arco es mayor o igual de 180° y la línea de cota pasa por el centro del arco y un extremo está fuera del contorno del arco, se debe marcar la posición del centro y acotar el arco por medio del símbolo ø y el valor de su diámetro. También se puede prolongar el arco con una línea auxiliar circular y utilizar entonces la cifra de cota con dos puntas de flecha y la cifra de cota con el símbolo ø. Cuando existen varios arcos concéntricos, se gana claridad acotando de la forma en que se muestra en la figura.

39

REGLAS PARA EL ACOTADO

40

Los arcos menores de 180° se acotan con una cifra de valor igual a su radio. La letra mayúscula R se utiliza en este caso como símbolo anteponiéndola siempre a la cifra correspondiente al valor del radio. Cuando se acote un radio, independientemente de que se indique o no la posición de su centro se debe anteponer siempre la letra R a la cifra de cota. La línea de cota debe tener la flecha tocando el contorno del arco, y puede estar en el interior o en el exterior del elemento, dependiendo del tamaño de éste. La acotación con el símbolo R sólo se puede utilizar en la vista en la que se visualiza la forma del arco Las magnitudes correspondientes a segmentos circulares se deben acotar como se muestra en la figura (longitud de la cuerda en A, ángulo en B y longitud del arco anteponiendo el símbolo ͡ en C).

41

REGLAS PARA EL ACOTADO

42

Si la relación entre la longitud del arco y la cota dimensional no está clara, es posible utilizar una línea de referencia, terminada en flecha, que se apoye sobre el arco que se desea dimensionar y que termine en un círculo sobre la cota. Es posible indicar el espesor de una pieza y, por lo tanto, ahorrarse una vista para su representación. El espesor se indica con la letra "t" de thickness (espesor en inglés) seguida del signo = y el valor correspondiente. Habitualmente se utiliza una línea de referencia para disponerla sobre el dibujo.

43

REGLAS PARA EL ACOTADO

44

Cuando la cota de un radio se deduzca de otras cotas por condiciones de tangencia, ésta se deberá indicar entre paréntesis con el símbolo R y consignando el valor del radio. El criterio es igualmente válido para esferas, donde se utilizan entonces los símbolos SR con el valor del radio y entre paréntesis ꙱ . La acotación con cotas superpuestas es un caso particular de acotación en paralelo que se puede utilizar cuando no se dispone de espacio suficiente. Se debe indicar el mediante el símbolo utilizado en las figuras mostradas, y el extremo opuesto de cada cota debe terminar en una punta de flecha. Las cifras de cota pueden disponerse cerca de la flecha, alineadas con la línea auxiliar, o cerca de la flecha, encima de la línea de cota y alineada con ésta.

45

REGLAS PARA EL ACOTADO

46

Si se tienen elementos igualmente distribuidos a lo largo de una línea, basta con acotar uno de ellos y añadir una cota, cuyo valor será la distancia que hay entre el primer elemento y el último, expresada de la siguiente forma: número de huecos x distancia entre huecos entre paréntesis (= distancia total). Si existe riesgo de confusión entre la longitud de un intervalo y el número de intervalos, se debe acotar además la longitud del intervalo .

47

REGLAS PARA EL ACOTADO

48

Si se tienen elementos igualmente distribuidos en un arco, basta con acotar uno de ellos y añadir una cota, cuyo valor será el ángulo que hay entre el primer elemento y el último, expresada de la siguiente forma: número de huecos x ángulo entre huecos (= ángulo total). Las cotas de intervalo angular se pueden omitir si no hay riesgo de ambigüedad, como por ejemplo en elementos distribuidos uniformemente en una circunferencia.

49

REGLAS PARA EL ACOTADO

50

Los intervalos circulares pueden acotarse indirectamente indicando el número de elementos. La indicación del número de elementos se realiza siempre que se considere que puede haber algún riesgo de confusión, como por ejemplo cuando, a pesar de estar distribuidos uniformemente, resulta complicado averiguar el número de ellos si, por ejemplo, es necesario contarlos, o cuando no se ven todos los elementos al utilizar una vista de una pieza simétrica. Si se presentan un grupo de elementos de igual dimensión, aunque no estén distribuidos uniformemente, se puede definir solamente uno de ellos e indicar el número de los mismos.

51

REGLAS PARA EL ACOTADO

52

Pueden utilizarse líneas de referencia terminadas en letras que identifican las dimensiones de elementos. Para perfiles se deben acotar los radios de curvatura sucesivos y las cotas necesarias para localizar cada elemento de la curva.

53

ACOTACIÓN DE PRIMITIVAS

Conos

DAR CLIC SOBRE LA IMAGEN PARA

Cilindros

Esferas

Pirámides

Prismas

Toroides

ACOTACIÓN DE ELEMENTOS CONSTRUCTIVOS

Redondeos

DAR CLIC SOBRE LA IMAGEN PARA

Chaflanes

Avellanados

Taladrados

Chaveteros

Roscas

Inclinaciones

Cola de Milano

Conicidades

Ranuras

ACOTACIÓN PARA LA FABRICACIÓN

El fin primordial de la realización de un plano de despiece es contener toda la información necesaria para definir una pieza terminada. Entre esta información debe estar la necesaria para poder fabricar la pieza. Las fases del diseño de un determinado proyecto suponen tener en cuenta criterios de funcionalidad, de fabricación y de economía. Por tanto, a la hora de definir una pieza, es completamente necesario saber cómo se puede construir la misma. Una vez que se ha fabricado la pieza, se debe comprobar si cumple los requerimientos dimensionales y geométricos del diseño. Por medio de la toma de medidas se comprueba si la fabricación se ha ajustado a los requerimientos indicados en el plano. Las piezas se obtienen mediante los distintos medios de fabricación como se indica en la tabla.

DAR CLIC SOBRE LA IMAGEN PARA

EJEMPLOS

DAR CLIC SOBRE LA IMAGEN PARA

EJEMPLOS

DAR CLIC SOBRE LA IMAGEN PARA

EJEMPLOS

DAR CLIC SOBRE LA IMAGEN PARA
