Protoboard i led

Protoboard i circuit led

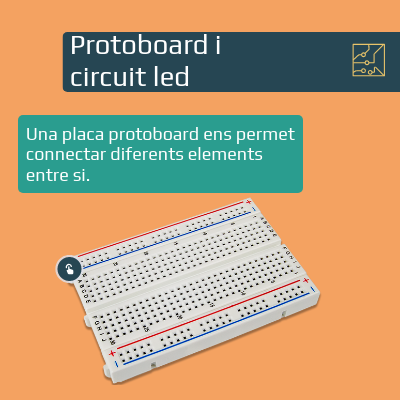

Una placa protoboard ens permet connectar diferents elements entre si.

Protoboard i circuit led

Els podem conectar de qualsevol manera?

Protoboard i circuit led

Protoboard i circuit led

De manera que si jo vull conectar un led amb un resistor conectaré la pota del led en una columna i la pota del resistor en la mateixa columna

K.O.

ok

Protoboard i circuit led

Ara montarem el circuit d'un LED

Protoboard i circuit led

Els leds no els podem connectar directament a les fonts de tensió ja que els podem cremar

això passa amb molts components i per això fem servir les resistències per a regular la tensió i intensitat que passa per els components

Protoboard i circuit led

El led té orientació per tant el positiu o anode ha d'anar a la font i negatiu o catode ha d'anar al GND

anode o positiu +

catode o negatiu -

Protoboard i circuit led

El led té orientació per tant el positiu o anode ha d'anar a la font i negatiu o catode ha d'anar al GND

anode o positiu +

catode o negatiu -

Activitats

Provem-ho amb un Arduino! Asegurat de tenir:

• Una placa Arduino
• Un cable de conexió USB
• Una resistència de 220Ω
• Un led de color vermell
• Cables de connexió

Activitats

Mitjançant l’esquema proporcionat a l’apartat anterior, hem d’aconseguir encendre un LED.

• Per això coneta l’arduino amb l’USB per a que tingui font d’alimentació
• Monta el circuit a la placa protoboard fent les connexions pertinents
