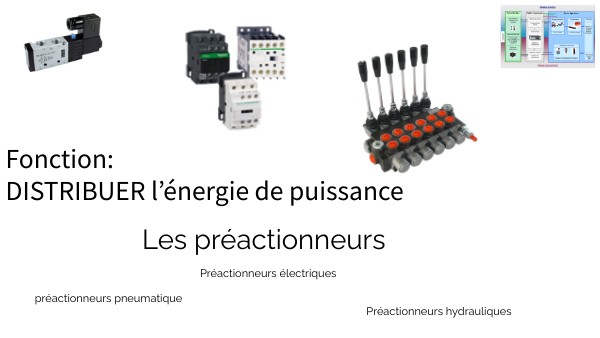

Les préactionneurs

Fonction: DISTRIBUER l’énergie de puissance

Les préactionneurs

Préactionneurs électriques

préactionneurs pneumatique

Préactionneurs hydrauliques

Sinusoïde

renseignements

Prêt?

Ici un réseau triphasé Chaque phase est déphasée de 2Pi / 3 ou 120° le tiers de la période. La période = Pi = 360° Ici les phases passent par 0 Volt à des moments différents: Ph1: au début de la période Ph2: à 2Pi/3 ou 120° Ph3: à 4Pi/6 ou 240°

Quel est le type de commande?

bouton poussoir

pédale

pression pneumatique

ELECTRique et manuelle

Electroaimant

poussoir

galet

DEPRESSION PNEUMATIQUE

levier

pneumatique et manuelle

electropneumatique

Quel est le type de commande?

BRAVO

Les différentes tensions

renseignements

Prêt?

Que doit-on brancher sur l'orifice dans la loupe?

ALIMENTATION

ECHAPPEMENT

VERS VERIN

De 1 vers 2

De 1 vers 4

Si la commande dans la loupe est active, l'air circulera dans quels orifices?

BRAVO

Amplitude

renseignements

Prêt?

Dans cet exemple: 2V 5 orifices, 2 positions (on dit 5/2) S1, S2, 2s1 3 orifices, 2 positions (on dit 3/2)

Quel est le nombre d'orifices et de positions?

2/2

3/2

4/3

4/2

5/3

5/2

Quel est le nombre d'orifices et de positions?

BRAVO

Fréquence

renseignements

Prêt?

Ici la fréquence augmente de 1Hz à 5Hz. On voit à 5Hz, 5 sinusoïdes en 1 seconde

La fréquence, c'est le nombre de période par seconde. Exemple: pour une fréquence de 50Hz c'est 50périodes par seconde. pour une fréquence de 60Hz c'est 60....

Plus il y a de sinusoïdes plus la fréquence est importante

Monostable ou bistable?

monostable

bistable

Quel est le nombre d'orifices et de positions?
