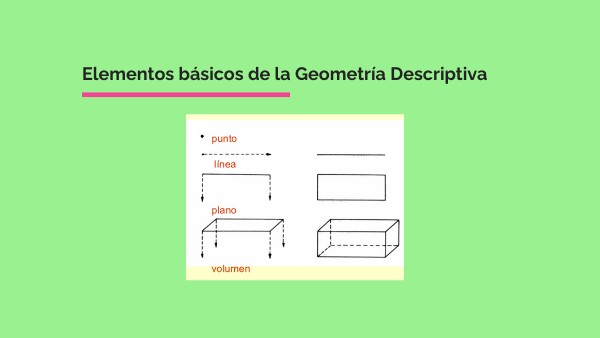

Elementos básicos de la Geometría Descriptiva
EL PUNTO.
El punto: Es el símbolo geométrico más sencillo y señala una posición en el espacio sus
características son las siguientes: No tiene dimensiones.
En el espacio tiene alejamiento y tiene cota.
Puede pertenecer al plano horizontal su cota vale cero.
Cuando pertenece al plano vertical su alejamiento vale cero.
LA LÍNEA.
La Línea: Este elemento geométrico se obtiene de hacer una sucesión de puntos, tiene largo, pero carece de ancho y de profundidad, también se obtiene de unir dos puntos. Hay líneas curvas, rectas, horizontales, etc.
Sirve para unir, asociar, soportar, rodear o cortar otros elementos visuales, así como para definir las aristas o para dar forma a los planos. (Johhana Nieto, 2005)
EL PLANO
El Plano: Se obtiene haciendo una sucesión de rectas paralelas entre sí, y la forma de identificarla sobre otros elementos, es el contorno de la línea que lo envuelve, sólo es posible verla cuando está perpendicular a la vista del observador. Tiene largo y ancho, pero no profundidad. (Johhana Nieto, 2005)
Se puede representar de las siguientes formas: • Por tres puntos no alineados. • Por una recta y un punto. • Por dos rectas paralelas. • Por dos rectas que se cortan .
• Por tres rectas que se cortan.
EL CUBO
El volumen: se obtiene de la sucesión de varios planos paralelos, tiene largo, ancho y profundidad y contiene los tres elementos anteriormente mencionados (puntos, líneas, y planos). También se pueden obtener volúmenes de girar alguna forma, ejemplo: el cono se obtiene del giro de cualquier triangulo plano. (Mario, 2015)
REFERENCIAS IMÁGENES
CAMPOS DE APLICACIÓN DE LA GEOMETRÍA DESCRIPTIVA.
La geometría descriptiva, está incluída en todos los planes de estudios de ingeniería, arquitectura, diseño, topografía, entre otros. En una de sus ramas se estudia la proyección acotada, en la cual se basan los planos topográficos y de obras públicas, normalmente trazados e interpretados por topógrafos. Es decir se aplica en toda disciplina que requiera representación de elementos en superficies planas. .
La geometría descriptiva procura el desarrollo intelectual del estudiante en dos campos distintos, complementarios: • Comprensión del espacio tridimensional que rodea al individuo. • Desarrollo de una estructura de pensamiento lógica.
EVALUACIÓN
CREAR UNA PRESENTACIÓN DIGITAL SOBRE EL ORÍGE, LOS CAMPOS DE APLICACIÓN Y LEMENTOS. DE LA GEOMETRÍA DESCRIPTIVA .Subir a la plataforma Virtual.
