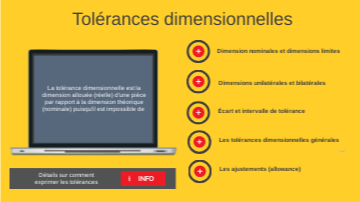

Tolérances dimensionnelles
Dimension nominales et dimensions limites
Dimensions unilatérales et bilatérales
La tolérance dimensionnelle est la dimension allouée (réelle) d'une pièce par rapport à la dimension théorique (nominale) puisqu'il est impossible de
Écart et intervalle de tolérance
Les tolérances dimensionnelles générales
Les ajustements (allowance)
INFO
Détails sur comment exprimer les tolérances
Dimension nominales et dimensions limites
On utilise cette méthode pour accélérer l’usinage des pièces, comparativement à la méthode de dimensions nominales accompagnée de tolérances, car le machiniste n’a pas à calculer les dimensions maximale et minimale.
[Crédit photo: Herman D’ANJOU et François LAROCHE (Mars 2010). Technique d’usinage Module 8 : Dessin de croquis, CEMEQ, 244 pages.]
Dimensions unilatérales et bilatérales
Tolérance bilatérale
Tolérance unilatérale
- Elle est un écart à la mesure nominale permis seulement dans un seul sens. Elle comporte une seule cote limite avec un signe (+ ou -), alors que l’autre est de zéro.
- Elle a des cotes limites de signe différents (+ et -).
- Elle est absolument impératif d'avoir le même nombre de chiffre significatif dans la valeur nominale et les tolérances lorsqu’on est dans le système impérial.
- Ce n’est pas nécessaire dans le système métrique, mais il est de « bonne forme » de l’appliquer.
[Crédit photo: Herman D’ANJOU et François LAROCHE (Mars 2010). Technique d’usinage Module 8 : Dessin de croquis, CEMEQ, 244 pages.]
Écart et intervalle de tolérance
Les écarts supérieurs et inférieurs sont les différences entre la dimension nominale et les dimensions limites.
Écart supérieur et inférieur acceptable
Écart supérieur et inférieur acceptable
Cote et tolérance
1,76
1,74
+0,01
-0,01
1,75±0,01
La différence entre les écarts (les deux valeurs limites) est l’intervalle de tolérance. Elle représente l’écart total admissible où l’erreur est permise. Dans l’exemple ci-dessus, l’intervalle de tolérance est de 0,02. Note : Il est important de respecter les chiffres significatifs.
[Crédit photo: Herman D’ANJOU et François LAROCHE (Mars 2010). Technique d’usinage Module 8 : Dessin de croquis, CEMEQ, 244 pages.]
Exprimer les tolérances
[Crédit photo: Herman D’ANJOU et François LAROCHE (Mars 2010). Technique d’usinage Module 8 : Dessin de croquis, CEMEQ, 244 pages.]
Les tolérances dimensionnelles générales
Pour simplifier un dessin, on utilise les tolérances générales lorsqu’une même tolérance s’applique à la majorité des cotes (ou à toutes les cotes). On utilise un tableau de tolérance, qui se trouve à la gauche du cartouche (ou souvent inclus dans le cartouche).
Les ajustements (allowance)
L’ajustement est constitué par l’assemblage de deux pièces de même dimension nominale.
- Il est le terme général utilisé pour désigner la gamme de jeux ou de serrages pouvant résulter de l’application des tolérances sur les pièces de l’assemblage.
- C’est la différence intentionnelle entre les pièces jointes.
- C’est le jeu minimal (ajustement positive) ou l’interférence (ajustement négative) entre ces deux pièces
