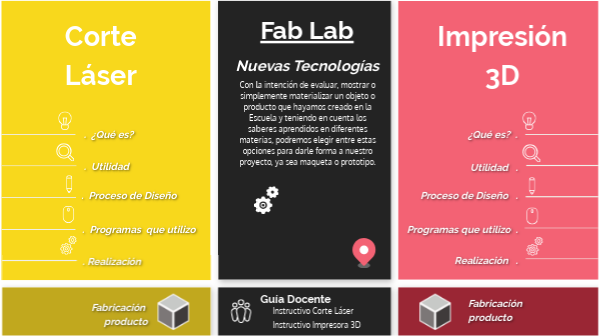

prototipos rapidos

Fab Lab

Impresión3D

Corte Láser

Nuevas Tecnologías

Con la intención de evaluar, mostrar o simplemente materializar un objeto o producto que hayamos creado en la Escuela y teniendo en cuenta los saberes aprendidos en diferentes materias, podremos elegir entre estas opciones para darle forma a nuestro proyecto, ya sea maqueta o prototipo.

. ¿Qué es?

¿Qué es? .

. Utilidad

Utilidad .

. Proceso de Diseño

Proceso de Diseño .

. Programas que utilizo

Programas que utilizo .

Realización .

. Realización

Guía Docente

Fabricación producto

Fabricación producto

Instructivo Corte Láser

Instructivo Impresora 3D

Utilidad

¿Para qué me sirve?

Prototipos

Maquetas

Productos personalizados, aplicando procesos de corte y/o grabado, alternando entre diferentes materiales blandoscomo fibrofácil, alto impacto o bien, acrílico.

Realizadas en escala ó 1:1 para verificar características Diseño, vínculos, medidas, mecanismos.

Objetos Planos o Volumétricos

Objetos curvados

Objetos planos del espesor del material o Volumétricos generados al encastrar piezas laminares entre sí o superponiendo capas.

El material seccionado en un área convenientemente definida, permite transformar el elemento rígido en uno flexible

Proceso de Diseño

El proceso de diseño, como cualquier otro proyecto, comienza con una idea y una propuesta definida. Para materializarla en Corte Láser, debemos definir el tamaño del objeto a crear teniendo en cuenta los limitantes del espacio de la mesa de trabajo del equipo y el espesor del material que permite cortar el equipo con el que vamos a trabajar. De esta manera podremos establecer que cantidad de sesiones de corte necesitamos para construir todo el modelo.

¿Cómo es la Metodología?

Establecemos las proporciones generales del objeto y una posible estética del mismo o lenguaje morfológico.

Comenzamos con la idea del producto, fijando su objetivo.

Tomamos medidas específicas y tolerancias que nos permitan ajustar el diseño antes de graficarlo en el programa utilizado.

Concreción de la maqueta, prototipo o producto que puede suponer un ensamblado, así como una terminación superficial.

Graficamos el objeto en un programa 2D/3D que nos permitirá volcar el modelo en nuestro dispositivo, mediante el lenguaje adecuado.

Ajustamos los parametros del dispositivo y procedemos con la construcción de la forma. o fabricación de las partes.

Fabricación de un Producto mediante el proceso de CORTE LÁSER

Tomamos medidas específicas y tolerancias que nos permitan ajustar el objeto

Comenzamos con la idea del producto, fijando su objetivo

Graficamos el objeto en 2/3D que nos permitirá volcar el modelo en nuestro dispositivo, mediante el lenguaje adecuado

Ajustamos los parametros del dispositivo y procedemos con la construcción de la forma

En la mayoría de los casos existe más de un camino posible, en donde el desarrollo elegido dependerá de la practicidad o función del objeto creado.

Luego modelamos el objeto de forma que podamos llevar la información de nuesto objeto al equipo de corte.

Ya que el corte laser requiere un desarrollo plano, planteamos los graficos que serán la base de nuestro objeto.

Tomamos como punto de partida la elección de nuestro modelo para la posible reproducción

Tomamos medidas y bocetamos nuestro producto, conforme a la idea definida del mismo.

Comenzamos con la idea del producto, fijando su objetivo

Tomamos medidas específicas y tolerancias que nos permitan ajustar el objeto

Graficamos el objeto en 2/3D que nos permitirá volcar el modelo en nuestro dispositivo, mediante el lenguaje adecuado

Desde el equipo podemos terminar de difinir los valores de corte, en caso que varíe el material o espesor sobre el que trabajamos.

Concluido el corte, retiramos y catalogamos las piezas para su posterior armado.

Se pegan y/o encastran las partes en el lugar correspondiente para conformar nuestro diseño.

Ponemos en funcionamiento la máquina de corte láser tomando las precauciones necesarias de seguridad. Ver video.

Transferimos el gráfico al "RDWorks" que en nuestro caso será el enlace con el dispositivo de corte láser.

El paso final es emprolijar las uniones y, en caso que se requiera , aplicar terminación superficial al objeto.

Utilidad

¿Para qué me sirve?

Prototipos

Maquetas

Productos personalizados

Realizadas en escala ó 1:1 para verificar características Diseño

Pzas Volumétricaso Planas

Mecanismos

Permite la fabricación de mecanismos de piezas como sistemas de engranajes, levas, etc.

Macizos, huecos o de poco espesor dependiendo de la utilidad de la pieza a fabricar.

Proceso de Diseño

El proceso de diseño, como cualquier otro proyecto, comienza con una idea y una propuesta definida. Luego, debemos definir el tamaño del objeto a crear, teniendo en cuenta los limitantes del espacio y la densidad de la estructura soporte a imprimir. De esta manera podremos establecer que cantidad de sesiones de impresión necesitamos para construir todo el modelo.

¿Cómo es la Metodología?

Establecemos las proporciones generales del objeto y una posible estética del mismo o lenguaje morfológico.

Tomamos medidas específicas y tolerancias que nos permitan ajustar el diseño y/o sus partes, antes de graficarlo en el programa utilizado.

Comenzamos con la idea del producto, fijando su objetivo o función.

Concreción de la maqueta, prototipo o producto que puede suponer un ensamblado y/o terminación superficial.

Graficamos el objeto en el programa 3D que nos permitirá volcar el modelo en nuestro dispositivo, mediante el lenguaje adecuado.

Ajustamos los parámetros del dispositivo y procedemos con la construcción de la forma.

Fabricación de un Producto mediante el proceso de IMPRESION 3D

Una vez que se conseguimos un "sólido" de nuestro modelado, lo guardamos con la extensión .STL, que nos permitirá vincularlo con el programa que utiliza de nexo para transferir la infromación a la impresora .

En la mayoría de los casos existe mas de un camino posible, en donde el desarrollo elegido dependerá de la practicidad o función del objeto creado.

Luego modelamos el objeto de forma que podamos llevar la información de nuesto objeto al equipo de impresión 3D.

Tomamos como punto de partida la elección de nuestro modelo para la posible reproducción.

Tomamos medidas y bocetamos nuestro producto, conforme a la idea definida del mismo.

En impresión 3D, el porcentaje de relleno es un parámetro que define su solidez. Se tienen en cuenta las fuerzas que deberá soportar el objeto.

Ingresamos el archivo .STL al "CURA" que nos permite ajustrar los parametros de la impresión y convertir el objeto en "Gcode", que es la base sobre la que trabaja la impresora.

Colocamos la bobina del insumo y ponemos en funcionamiento la impresora 3D.

Tomamos en cuenta las normas de seguridad y controlamos la impresión.

Teniendo el trabajo terminado podemos lijar y aplicar una terminación superficial a elección.

El prototipo o producto queda impreso en su totalidad. Podemos observar las pequeñas rebabas de la impresión.
