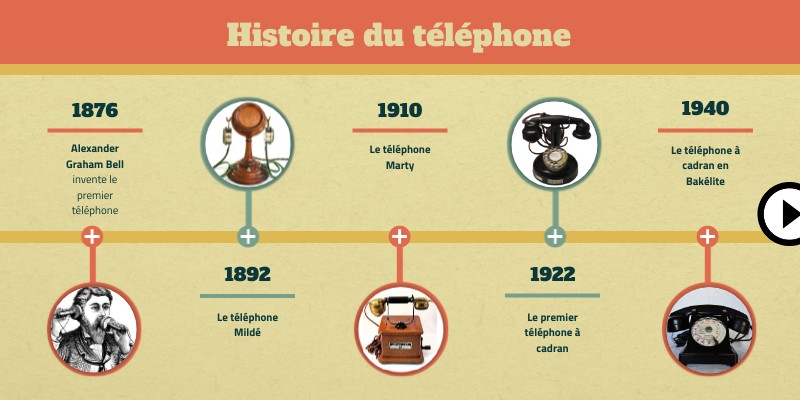

Histoire du téléphone

Histoire du téléphone

1940

1876

1910

Alexander Graham Bell invente le premier téléphone

Le téléphone Marty

Le téléphone à cadran en Bakélite

1892

1922

Le téléphone Mildé

Le premier téléphone à cadran

Histoire du téléphone

1990

1960

1980

Le téléphone crapaud

Téléphone à touches

Les téléphones sans fils

1970

1983

Téléphone à cadran en couleur

Le tout premier téléphone portable Motorola DynaTac 8000X

Histoire du téléphone

2007

1990

2000

Envoie de SMS est désormais possible Le MicroTac

Fini les antennes qui dépassaient du téléphone Nokia 3210

L'écran tactile Iphone

1998

2001

Premier téléphone à clapet et à être équipé d'une fonction vibreur Motorola Star TAC

Premier téléphone avec un ecran couleur et un appareil photo Sharp J-SH04

Transmission des impulsions : Le téléphone à cadran envoie une série d'interruptions électriques (appelées "impulsions") au central téléphonique, chaque chiffre étant représenté par un nombre précis d'impulsions. Par exemple : Le chiffre "1" génère une impulsion. Le chiffre "2" génère deux impulsions. Et ainsi de suite jusqu'à "0", qui génère dix impulsions. Le central interprète ces impulsions pour établir la connexion avec le destinataire. Réalisation de l'appel : Une fois tous les chiffres composés, le central téléphonique établit la communication avec le correspondant. Après l'appel, il faut raccrocher le combiné pour libérer la ligne.

Principe de composition : Soulever le combiné : Avant de composer un numéro, il faut décrocher le combiné pour établir une connexion avec le central téléphonique. Placer le doigt dans le trou correspondant au chiffre voulu : Insérer le doigt dans le trou du chiffre que vous souhaitez composer. Faire tourner le cadran : Faire pivoter le cadran dans le sens horaire jusqu'à ce que votre doigt atteigne la butée. Relâcher le cadran : Lâcher le cadran pour qu'il revienne à sa position initiale. Le mouvement de retour génère une série d'impulsions électriques correspondant au chiffre choisi. Répéter l'opération pour chaque chiffre du numéro.

Transmission des impulsions : Le téléphone à cadran envoie une série d'interruptions électriques (appelées "impulsions") au central téléphonique, chaque chiffre étant représenté par un nombre précis d'impulsions. Par exemple : Le chiffre "1" génère une impulsion. Le chiffre "2" génère deux impulsions. Et ainsi de suite jusqu'à "0", qui génère dix impulsions. Le central interprète ces impulsions pour établir la connexion avec le destinataire. Réalisation de l'appel : Une fois tous les chiffres composés, le central téléphonique établit la communication avec le correspondant. Après l'appel, il faut raccrocher le combiné pour libérer la ligne.

Principe de composition : Soulever le combiné : Avant de composer un numéro, il faut décrocher le combiné pour établir une connexion avec le central téléphonique. Placer le doigt dans le trou correspondant au chiffre voulu : Insérer le doigt dans le trou du chiffre que vous souhaitez composer. Faire tourner le cadran : Faire pivoter le cadran dans le sens horaire jusqu'à ce que votre doigt atteigne la butée. Relâcher le cadran : Lâcher le cadran pour qu'il revienne à sa position initiale. Le mouvement de retour génère une série d'impulsions électriques correspondant au chiffre choisi. Répéter l'opération pour chaque chiffre du numéro.

B. Établissement de la communication : Intervention manuelle :

• L'opératrice établit la connexion en branchant physiquement la ligne de l'appelant à celle du destinataire via un tableau de commutation.
• Une fois la connexion établie, les deux correspondants peuvent communiquer.

Fin de l'appel :

• Une fois l'appel terminé, l'utilisateur raccroche le combiné, ce qui interrompt le circuit électrique.
• L'opératrice est ainsi informée que la ligne est libre.

Principe de composition : A. Établissement de la connexion : Décrocher le combiné :

• L'utilisateur décroche le combiné pour signaler sa demande au central téléphonique.
• Cette action ferme un circuit électrique, allumant une lampe ou déclenchant un signal sonore au central.

Communication avec l'opératrice :

• Une opératrice répond et demande le numéro ou le nom de l'abonné à contacter.
• L'utilisateur donne oralement les informations nécessaires.

B. Établissement de la communication : Une fois le central averti, l'utilisateur parlait directement avec une opératrice pour indiquer : Le nom ou le numéro de la personne à appeler. L'opératrice connectait manuellement les lignes via un tableau de commutation.

Principe de composition : A. Établissement de la connexion : Décrocher le combiné :

• Comme pour les autres téléphones de l'époque, l'utilisateur soulevait le combiné pour signaler au central téléphonique qu'il souhaitait passer un appel.
• Cette action fermait un circuit électrique, déclenchant une alerte au central (par exemple, un voyant ou un signal sonore).

Actionner la manivelle :

• Le téléphone Marty était équipé d'une manivelle que l'utilisateur tournait pour générer un signal électrique (généralement une tension alternative) transmis au central téléphonique.
• Ce signal servait à appeler l'opératrice ou à activer un mécanisme d'établissement de ligne.

C. Établissement de l'appel : Transmission et connexion :

• Le central interprète les fréquences DTMF pour composer automatiquement le numéro demandé.
• Une fois le numéro complet envoyé, le central établit la communication avec le correspondant.

D. Pendant l'appel : Communication :

• Le microphone transforme la voix en signaux électriques, qui sont transmis sur la ligne.
• L'écouteur reconvertit les signaux électriques en sons audibles pour l’utilisateur.

E. Fin de l’appel : Raccrocher le combiné :

• Cette action ouvre le circuit électrique et met fin à l’appel.

Principe de composition : A. Avant de composer : Décrocher le combiné :

• Cette action ferme un circuit électrique et active la tonalité de ligne, indiquant que le téléphone est prêt à composer un numéro.

B. Composition du numéro : Appuyer sur les touches :

• L’utilisateur appuie successivement sur les touches correspondant au numéro à composer.
• Chaque pression génère une combinaison de fréquences qui est immédiatement transmise au central téléphonique.

B. Pendant l'appel :

• La voix de l’utilisateur est convertie en signaux numériques par le téléphone (via un microphone et un encodeur).
• Ces signaux sont envoyés à l'antenne-relais, qui les transmet au central, puis au destinataire.
• Les signaux vocaux de l’interlocuteur suivent le chemin inverse pour être reconvertis en sons audibles dans l’écouteur du téléphone.

C. Fin de l’appel :

• Lorsque l'utilisateur termine l'appel, le téléphone envoie un signal au réseau pour libérer les ressources (canaux) utilisées.
• Le MSC met fin à la connexion entre les antennes-relais et les téléphones concernés.

Principe d'utilisation A. Établissement de la connexion : Allumage du téléphone :

• Lorsqu'un téléphone cellulaire est allumé, il recherche le signal d'une antenne-relais proche.
• Une fois connecté à l'antenne la plus proche, le téléphone s'enregistre sur le réseau via une procédure d'authentification entre la carte SIM (ou module d'identité de l'abonné) et l'opérateur.

Composition du numéro :

• L'utilisateur compose un numéro sur le téléphone.
• Ce numéro est transmis, sous forme de signal numérique, à l'antenne-relais connectée.

B. Accès aux services internet :

• Les smartphones accèdent à des millions d’applications et services via Internet.
• Les données entrantes (sites web, vidéos, courriels) sont récupérées via des protocoles comme HTTP/HTTPS, tandis que les données sortantes (formulaires, messages) suivent un chemin similaire vers les serveurs distants.

Fonctionnement des appels sur un smartphone : Les smartphones permettent deux types principaux d’appels : Appels cellulaires traditionnels :

• Identiques aux téléphones classiques, via les réseaux 2G/3G/4G.

Appels VoIP (voix sur IP) :

• Les appels passent par Internet (Wi-Fi ou données mobiles) grâce à des applications comme WhatsApp, Skype, ou FaceTime.

Principe d'utilisation A. Connexion au réseau mobile : Enregistrement sur le réseau :

• Comme un téléphone classique, le smartphone s’enregistre auprès d'une antenne-relais proche en utilisant une carte SIM ou une eSIM.
• Il peut aussi basculer vers un réseau Wi-Fi pour les communications internet.

Établissement des appels vocaux :

• Pour les appels traditionnels, le smartphone utilise les réseaux cellulaires (2G, 3G, 4G) via la numérotation DTMF ou des services de voix sur IP (VoIP, comme les appels WhatsApp).

Transmission des données :

• Les données (navigation internet, messageries instantanées, vidéos, etc.) transitent via les réseaux mobiles (4G/5G) ou Wi-Fi.
