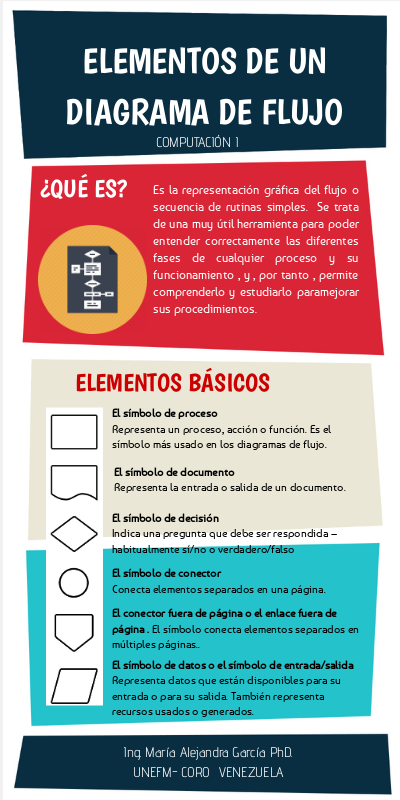

ELEMENTOS DE UN DIAGRAMA DE FLUJO
COMPUTACIÓN I
¿QUÉ ES?
Es la representación gráfica del flujo o secuencia de rutinas simples. Se trata de una muy útil herramienta para poder entender correctamente las diferentes fases de cualquier proceso y su funcionamiento , y , por tanto , permite comprenderlo y estudiarlo paramejorar sus procedimientos.
ELEMENTOS BÁSICOS
El símbolo de proceso Representa un proceso, acción o función. Es el símbolo más usado en los diagramas de flujo.
El símbolo de documento Representa la entrada o salida de un documento.
El símbolo de decisión Indica una pregunta que debe ser respondida – habitualmente sí/no o verdadero/falso
El símbolo de conector Conecta elementos separados en una página.
El conector fuera de página o el enlace fuera de página . El símbolo conecta elementos separados en múltiples páginas..
El símbolo de datos o el símbolo de entrada/salida Representa datos que están disponibles para su entrada o para su salida. También representa recursos usados o generados.
Ing. María Alejandra García PhD.UNEFM- CORO VENEZUELA
