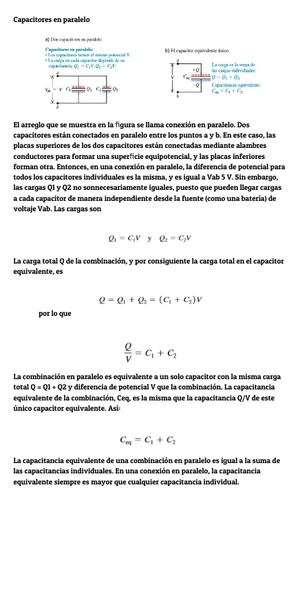

Capacitores en paralelo

Capacitores en paralelo El arreglo que se muestra en la figura se llama conexión en paralelo. Dos capacitores están conectados en paralelo entre los puntos a y b. En este caso, las placas superiores de los dos capacitores están conectadas mediante alambres conductores para formar una superficie equipotencial, y las placas inferiores forman otra. Entonces, en una conexión en paralelo, la diferencia de potencial para todos los capacitores individuales es la misma, y es igual a Vab 5 V. Sin embargo, las cargas Q1 y Q2 no sonnecesariamente iguales, puesto que pueden llegar cargas a cada capacitor de manera independiente desde la fuente (como una batería) de voltaje Vab. Las cargas son La carga total Q de la combinación, y por consiguiente la carga total en el capacitor equivalente, es por lo que La combinación en paralelo es equivalente a un solo capacitor con la misma carga total Q = Q1 + Q2 y diferencia de potencial V que la combinación. La capacitancia equivalente de la combinación, Ceq, es la misma que la capacitancia Q/V de este único capacitor equivalente. Así: La capacitancia equivalente de una combinación en paralelo es igual a la suma de las capacitancias individuales. En una conexión en paralelo, la capacitancia equivalente siempre es mayor que cualquier capacitancia individual.
