Placas Base Gabriel Rodriguez

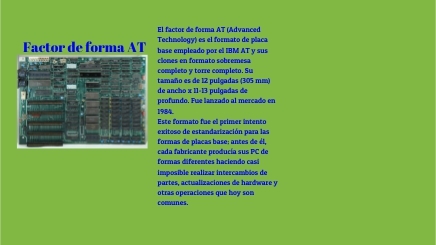

El factor de forma AT (Advanced Technology) es el formato de placa base empleado por el IBM AT y sus clones en formato sobremesa completo y torre completo. Su tamaño es de 12 pulgadas (305 mm) de ancho x 11-13 pulgadas de profundo. Fue lanzado al mercado en 1984.Este formato fue el primer intento exitoso de estandarización para las formas de placas base; antes de él, cada fabricante producía sus PC de formas diferentes haciendo casi imposible realizar intercambios de partes, actualizaciones de hardware y otras operaciones que hoy son comunes.

Factor de forma AT

Baby AT

Baby AT es el formato de placa base (factor de forma) que predominó en el mercado de las computadoras personales desde la serie de procesadores Intel 80286 hasta la introducción de los Pentium. Es una variante del factor de forma AT, aunque más pequeña (de ahí baby (bebé en inglés) AT). Define un tamaño para la placa base de 220 X 330 milímetros. Fue introducida en el mercado en 1985 por IBM.

LPX es un factor de forma para placas madre originalmente desarrollado por Western Digital cuando hacía placas madres a finales de los 80 y durante los 90 del siglo pasado. LP significa Low Profile. La placa madre LPX tiene un tamaño de 9" ancho x 13" de profundidad, utiliza riser card (placa hija) y las ubicaciones de los puertos de video, paralelo, serial y PS/2 son diferentes al compararlas con otros. Año de salida 1985

Placas LPX

ATX

El estándar ATX (Advanced Technology Extended) se desarrolló como una evolución de la forma [1] de Baby-AT, para mejorar la funcionalidad de los actuales E/S y reducir el costo total del sistema. Este fue creado por Intel en 1995. Fue el primer cambio importante en muchos años en el que las especificaciones técnicas fueron publicadas por Intel en 1995 (también soporta AMD) y actualizadas de esa época, la versión más reciente es la X99-Deluxe II [2] publicada en 2016.

Micro ATX

Miden 244 mm x 244 mm (9,6" x 9,6")Año de fabricacion 1997 Las placas base MicroATX disponibles actualmente son compatibles con procesadores de Intel o de AMD, pero por ahora no existe ninguna para cualquier otra arquitectura que no sea x86 o x86-64.

WTX (Workstation Technology Extended) era una especificación de factor de forma de placa madre introducida por Intel en CA en septiembre de 1998, para su uso en alta gama de multiprocesadores, servidores múltidiscos y estaciones de trabajo. La especificación tenía soporte de los OEM más importantes (Compaq, Dell, Fujitsu, Gateway, Hewlett-Packard, IBM, Intergraph, NEC, Siemens Nixdorf, y UMAX) y de los fabricantes de placa base (Acer, Asus, Supermicro y Tyan) y fue actualizada a la versión 1.1 en febrero de 1999. En 2008 se descontinuó la especificación y la página www.wtx.org no continuó hospedando el sitio y tampoco sido poseído por Intel desde por lo menos 2004.

WTX

NLX (New Low Profile eXtended o Nuevo perfil bajo ampliado) era un factor de forma propuesto por Intel y desarrollado conjuntamente con IBM, DEC, y otros vendedores para equipos PC del mercado masivo, con perfil bajo y bajo coste. La versión 1.2 se finalizó en marzo de 1997 y la 1.8 se finalizó en abril de 1999. NLX era similar en diseño total a LPX, incluyendo una riser card y una caja de perfil bajo. Fue modernizado y actualizado para permitir el soporte para las últimas tecnologías, manteniendo bajos los costos y solucionando los principales problemas de LPX. Se especifica placas de un tamaño de 10 pulgadas (254 mm) x 8 pulgadas (203,2 mm) a 13,6 pulgadas (345,44 mm) x 9 pulgadas (228,6 mm).

NLX

BTX

El estándar BTX (Balanced Technology Extended) fue creado por Intel, como evolución del ATX en 2004 para intentar solventar los problemas de refrigeración que tenían algunos procesadores. El formato BTX es prácticamente incompatible con el ATX, salvo en la fuente de alimentación (es posible usar una fuente ATX en una placa BTX)

El Nano-ITX es un factor de forma de tarjeta madre de computador propuesto primero por VIA Technologies de Taiwán en 2004, implementado en algún momento a finales de 2005. Las tarjetas Nano-ITX miden 12cm x 12 cm, y están completamente integradas, son tarjetas madre que consumen muy poca energía con muchas aplicaciones, pero dirigidas a dispositivos de entretenimiento digital como PVRs, Set-top boxes, media center y Pcs para coche, Pcs LCD y dispositivos ultraportatiles. Hasta ahora hay dos líneas de la tarjeta madre Nano-ITX, VIA EPIA N y VIA EPIA NL. Ambas tienen 3 velocidades de procesador: 533MHz, 800MHz y 1GHz.

Nano ITX

Pico-ITX es un factor de forma de placa base anunciada por VIA Technologies en enero de 2007 y más tarde en el mismo año, expuesta en el CeBIT. En 2008 fue transferida a SFF-SIG. La Pico-ITX tiene un tamaño de 10 x 7,2 cm, que es la mitad del área de la Nano-ITX. El procesador puede ser un VIA C7 o un VIA Eden V4 que utiliza la tecnología de VIA NanoBGA2 para velocidades de hasta 1,5 GHz, con 128 KiB L1 y caché L2. Utiliza DDR2 400/533 SO-DIMM de memoria, con soporte para hasta 1 GiB. De vídeo se realiza a través de AGP VIA UniChrome Pro II con GPU integrada en MPEG-2, 4, y la aceleración de decodificación WMV9. La BIOS es de 4 u 8 Mbit Award.

Pico ITX
