2. REÓSTATO

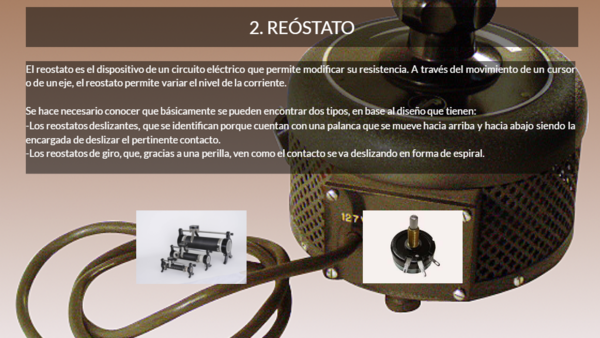

El reostato es el dispositivo de un circuito eléctrico que permite modificar su resistencia. A través del movimiento de un cursor o de un eje, el reostato permite variar el nivel de la corriente. Se hace necesario conocer que básicamente se pueden encontrar dos tipos, en base al diseño que tienen: -Los reostatos deslizantes, que se identifican porque cuentan con una palanca que se mueve hacia arriba y hacia abajo siendo la encargada de deslizar el pertinente contacto. -Los reostatos de giro, que, gracias a una perilla, ven como el contacto se va deslizando en forma de espiral.

3. DIODO

El diodo es un componente electrónico que permite el paso de la corriente en un solo sentido. Los primeros dispositivos de este tipo fueron los diodos de tubo de vacío, que consistían en un receptáculo de vidrio o de acero al vacío que contenía dos electrodos: un cátodo y un ánodo. La flecha del símbolo del diodo muestra la dirección en la cual puede fluir la corriente.

4. TRANSFORMADOR

Se denomina transformador a un dispositivo electromagnético (eléctrico y magnético) que permite aumentar o disminuir el voltaje y la intensidad de una corriente alterna de forma tal que su producto permanezca constante. No hay transformadores de corriente continua, solo hay de corriente alterna . Los transformadores son dispositivos basados en el fenómeno de la inducción electromagnética y están constituidos, en su forma más simple, por dos bobinas devanadas sobre un núcleo cerrado de hierro dulce.

5. PILA

Dispositivo que convierte la energía química en eléctrica. Todas las pilas consisten en un electrolito (que puede ser líquido, sólido o en pasta), un electrodo positivo y un electrodo negativo. El electrolito es un conductor iónico; uno de los electrodos produce electrones y el otro electrodo los recibe. Al conectar los electrodos al circuito que hay que alimentar, se produce una corriente eléctrica.

6. CONDENSADOR

Un condensador eléctrico (también conocido como capacitor) es un dispositivo capaz de almacenar carga eléctrica. Está compuesto por dos placas metálicas que no llegan a tocarse (de ahí su símbolo circuital) y entre las que se existe un elemento dieléctrico (una sustancia que conduce mal la electricidad), lo que genera una diferencia de voltaje entre ambas placas.

7. BOBINA

Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hacen circular por ellas una corriente eléctrica. Se fabrican arrollando un hilo conductor sobre un núcleo de material ferromagnético o al aire. Su unidad de medida es el Henrio (H) en el Sistema Internacional pero se suelen emplear los submúltiplos mH y mH.

8. FUSIBLE

El fusible es dispositivo utilizado para proteger dispositivos eléctricos y electrónicos. Este dispositivo permite el paso de la corriente mientras ésta no supere un valor establecido. En la figura se ve un fusible encapsulado de vidrio. El fusible normalmente se coloca entre la fuente de alimentación y el circuito a alimentar. En equipos eléctricos o electrónicos comerciales, el fusible está colocado dentro de éste. El fusible está constituido por una lámina o hilo metálico que se funde con el calor producido por el paso de la corriente.

9. RELÉ

El relé es un interruptor operado magnéticamente. El relé se activa o desactiva (dependiendo de la conexión) cuando el electroimán (que forma parte del relé) es energizado (le ponemos un voltaje entre sus terminales para que funcione). Esta operación causa que exista conexión o no, entre dos o más terminales del dispositivo (el relé). Esta conexión se logra con la atracción o repulsión de un pequeño brazo, llamado armadura, por el electroimán. Este pequeño brazo conecta o desconecta los terminales antes mencionados.

10. TRANSISTOR

Un transistor es un dispositivo que regula el flujo de corriente o de tensión actuando como un interruptor o amplificador para señales electrónicas. El transistor es un componente electrónico formado por materiales semiconductores, de uso muy habitual, pues lo encontramos presente en cualquiera de los aparatos de uso cotidiano como las radios, alarmas, automóviles, ordenadores, etc. Vienen a sustituir a las antiguas válvulas termoiónicas de hace unas décadas.

11. CIRCUITO INTEGRADO

Un circuito integrado es una combinación de elementos de un circuito que están miniaturizados y que forman parte de un mismo chip o soporte. El circuito integrado está elaborado con un material semiconductor, sobre el cual se fabrican los circuitos electrónicos a través de la fotolitografía. Estos circuitos, que ocupan unos pocos milímetros, se encuentran protegidos por un encapsulado con conductores metálicos que permiten establecer la conexión entre dicha pastilla de material semiconductor y el circuito impreso.
